Harwin EZ-BoardWare RFI與SMT PCB硬體 |
|
Harwin的EZ-BoardWare RFI與SMT PCB硬體產品系列都是專為簡化生產流程而設計，在某些情況中甚至能省去所有額外流程。這些產品將提高設計彈性並降低成本。 Harwin EZ-BoardWare EMI/RFI屏蔽罩具備0.3mm屏蔽厚度，並適合搭配S1711R與S2711R EZ屏蔽夾使用。上述RFI屏蔽罩包含標準30mm x 20mm、30mm x 30mm及50mm x 25mm尺寸。 |
  檢視產品清單 |
EZ-屏蔽夾
|
Harwin影片
(YouTube)
|
產品特色
|
|
Harwin的表面黏著EMI / RFI屏蔽夾目前提供三種不同的尺寸，可藉由免除穿孔製程，節省PCB空間並縮減組裝與重新加工的時間。
PCB上的RFI屏蔽夾
SMT Micro RFI屏蔽夾
|
||||||||||||||||||||||||||||||||||||||
|
敏感的電子電路需要完整的保護，以避免受到外來的電磁與無線射頻的干擾(EMI與RFI)。一般避免干擾的做法是在PCB上直接安裝金屬屏蔽或「屏蔽罩」，以完全覆蓋必要的電路。這些屏蔽通常在完成主要組裝程序後，會以手動焊接方式，利用穿孔焊接尾端安裝至PCB。 此程序不僅耗時且成本高昂，而且最初設定和後續維護期間，這些作業通常必須觸及屏蔽下方的電路與元件，導致必須進行拆焊，而這些通常是包含高敏感元件的高密度區域，因此很可能會發生代價高昂的損壞風險。 Harwin採用屏蔽固定夾的解決方案以業界標準的帶狀與卷狀封裝供應，為採用標準SMT配置設備進行焊接的作業，提供自動化配置的方式。接著在最後組裝程序中，即可快速安裝屏蔽罩。由於屏蔽罩可多次拆卸並重新安裝，因此可簡化調校與重新加工的作業，並確保最低的損壞風險，因此可大幅降低最初生產與重新加工的成本。 Harwin的EMI / RFI夾的目標應用為電信基地台、無線電通訊、資料處理以及車內娛樂系統。先前的裝置已成功用於多種應用，例如Bowman Military無線電計畫以及汽車衛星導航/DVD播放機。 |
EZ-屏蔽觸片
|
Harwin RFI屏蔽觸片可組裝至PCB，並藉由接觸金屬框架或屏蔽，作為接地或屏蔽接點使用。同時適用於摩擦與滑動動作，個別夾具皆適用於自動配置。
|
EZ-BoardWare EMI/RFI屏蔽罩Harwin EZ-BoardWare EMI/RFI屏蔽罩可在PCB層級為敏感的電路提供優異的RFI與EMI保護。Harwin RFI屏蔽罩具備0.3mm屏蔽厚度，並適合搭配S1711R與S2711R EZ屏蔽夾使用。上述RFI屏蔽罩包含標準30mm x 20mm、30mm x 30mm及50mm x 25mm尺寸。
產品特色
|
|||||||||
|
|||||||||
EZ-連結
|
Harwin SMT跳線連結可在軌道之間連結、和其他軌道橋接，可簡化基板配置，並可能免除不必要的穿孔甚至是PCB層。
|
EZ-測試點
|
藉由將Harwin SMT EZ-測試點焊接至電路板，測試工程師即可在PCB上輕鬆便利讀取各種讀數。如此可降低損壞的風險，並可與其他元件同時輕鬆焊接。
|
||
高度2.00mm
錫/鉛 檢視855-S1751-06R  產品資料
錫 檢視855-S1751-46R 產品資料
符合RoHS標準 |
新產品： EZ-Mini測試點
 Harwin推出全新小尺寸、低高度版本的表面黏著測試點，進一步擴展EZ-BoardWare產品組合。全新測試點的設計符合2012與1608公制(0805與0603英制)電子封裝尺寸，並提供安全連接點，可讓測試工程師夾上業界標準的微型測試夾。 產品特色： |
EZ-纜線夾
|
Harwin影片
(YouTube)
|
Harwin EZ-纜線夾可供整理PCB上的纜線/電線。EZ-纜線夾在製程期間安裝至PCB上。這些纜線夾透過業界標準拾放機器進行安裝。
|
|
Harwin EZ-纜線金屬夾的實體尺寸比同等塑膠電纜線整理夾要更小。這些金屬夾可直接安裝至焊盤，無需在PCB上鑽取固定孔，因此可提供更多空間並節省成本。另外，不同於體積大的舊款塑膠夾，新款金屬夾具有超低高度，不會突出於PCB之外，可提高設計彈性。 最後，塑膠夾需要人工安裝，不僅耗時，成本也極高，而新款夾具可與其他SMT元件同時進行組裝，因此可免除上述程序。 Harwin的新款金屬纜線夾提供帶狀與卷狀，完全相容於自動化製造與焊接流程，可提供優異的機械效能，並有四種尺寸可搭配直徑1.0mm至3.0mm之間的纜線。評論產品經理Paul Gillam表示：「纜線整理夾以往必須在元件配置好後才能組裝至PCB，這不僅耗時，也成本昂貴。新款金屬表面黏著夾具可省去二次組裝程序，為PCB提供安全確實的固定方式，不僅節省空間，對PCB配置的限制也較少。」 新款EZ-纜線夾非常適合高用量的商用與工業市場，以及消費性電子產品應用。
|
|||||||||
EZ-鈕扣型電池固定座
|
EZ-鈕扣型電池固定座設計成可確實固定鈕扣型電池，並可在電池電力用盡時，快速輕鬆取出鈕扣型電池。
|
||
|
EZ-Board插槽
|
EZ-Board插槽提供具有成本效益的替代產品，取代以車床加工的PCB插槽。EZ-Board插槽專為SMT組裝設計，非常適合用於對實體要求較小的應用。 |
||
|

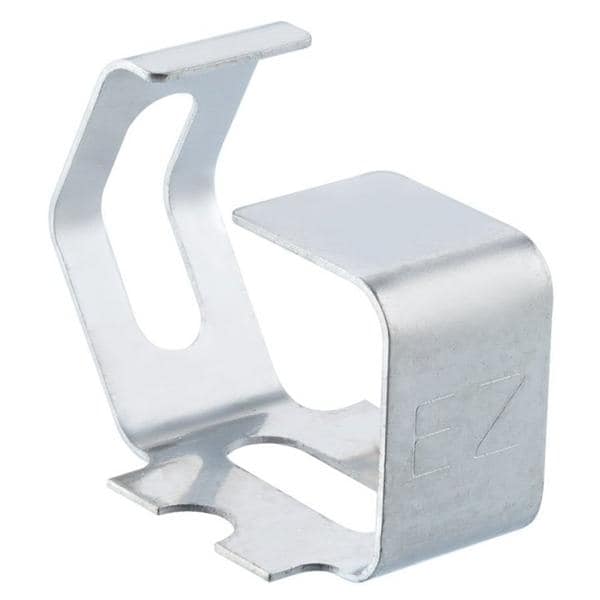

彈簧接點
 Harwin彈簧接點為單一SMT接點，在壓入時可提供正向彈簧力連接功能。接點具備簡單樣式與簡易應用，包括三種不同樣式以提供1.7mm至7.25mm的高度，僅需很少的PCB空間，並適用於自動化組裝。Harwin的彈簧接點提供彈性且價格合理的連接系統，並適合為摩擦與壓縮應用提供電力、訊號及接地的功能。 產品特色：
View 855-S1941-46R |
