STMicroelectronics平衡不平衡轉換器

STMicroelectronics平衡不平衡轉換器採用ST的製程，將高品質射頻被動元件整合於單玻璃基板。除了平衡/不平衡的轉換之外，此產品亦可整合匹配網路，尺寸小於1mm²並提供完整功能。

BALF-SPI-01D3
BALF-SPI-02D3
BALF-NRF01D3
BALF-NRG-01D3
BALF-CC25-02D3

STMicroelectronics BALF-SPI-01D3平衡不平衡轉換器為超迷你的轉換器。BALF-SPI-01D3整合匹配網路與諧波濾波器。匹配阻抗已經過調整，適用於Spirit1 ST收發器。BALF-SPI-01D3在非導電性玻璃基板上採用STMicroelectronics IPD技術，藉此最佳化射頻效能。

產品特色

50Ω標稱輸入/共軛匹配Spirit1
低插入損耗
低振幅失衡
低相位失衡
小尺寸
超低高度(< 670μm)
高射頻效能

射頻BOM與面積縮減

應用

868MHz與915MHz阻抗匹配平衡不平衡濾波器
針對Spirit1 Sub GHz RFIC進行最佳化

STMicroelectronics BALF-SPI-01D3 Balun Transformer

Order STMicroelectronics BALF-SPI-01D3 Balun Transformer

檢視產品詳細資料

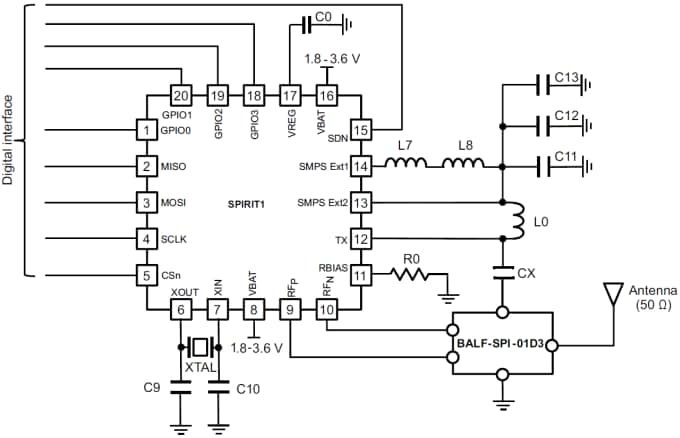

應用示意圖

STMicroelectronics BALF-NRF01D3超迷你平衡不平衡轉換器以單玻璃基板整合匹配網路。此裝置的匹配阻抗已經過調整，適用於nRF51822-QFAAG0/GC/FA、nRF51822-QFABB0及nRF51422-QFAAE0射頻收發器。BALF-NRF01D3在非導電性玻璃基板上採用STMicroelectronics IPD技術，藉此最佳化射頻效能。

產品特色

低插入損耗
低振幅失衡
低相位失衡
玻璃上的塗層倒裝晶片
小尺寸：< 1.5mm²
超低高度：< 560μm回流焊後
高射頻效能
相較於獨立元件解決方案，可節省PCB空間
減少BOM數量
高效率製造

應用

2.45 GHz平衡不平衡轉換器含整合匹配網路
針對以下晶片組進行匹配最佳化
- nRF51822-QFAAG0/GC/FA
- nRF51822-QFABB0
- nRF51422-QFAAE0

STMicroelectronics BALF-NRF01D3 Ultra Miniature Balun

Order STMicroelectronics BALF-NRF01D3 Ultra Miniature Balun

檢視產品詳細資料

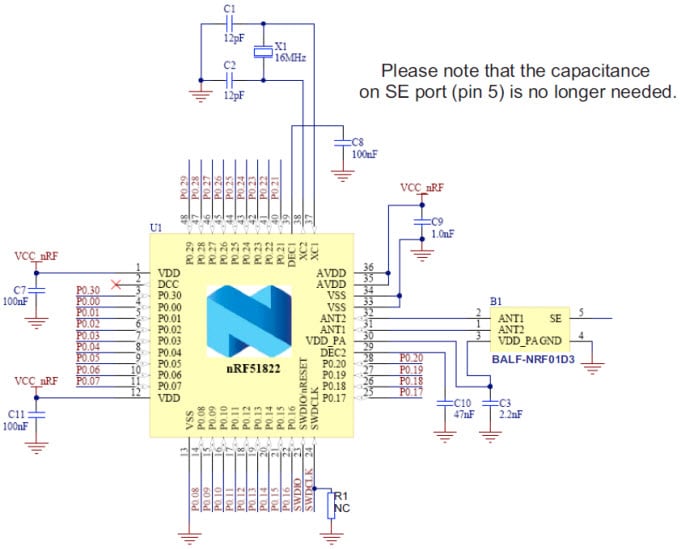

應用示意圖

STMicroelectronics BALF-NRG-01D3 BlueNRG平衡不平衡轉換器是一款超迷你的轉換器，並整合匹配網路與諧波濾波器。匹配阻抗已經過調整，適用於BlueNRG ST收發器(含QFN與WLCSP版本)。本產品在非導電性玻璃基板上採用STMicroelectronics IPD技術，藉此最佳化射頻效能。

產品特色

50Ω標稱輸入/共軛匹配BluNRG裝置
低插入損耗
低振幅失衡
低相位失衡
晶圓級晶片尺寸封裝(WLCSP)
超低高度：< 670μm
高射頻效能

減少射頻BOM數量
小尺寸

應用

藍牙低能量阻抗匹配平衡不平衡濾波器
針對ST BlueNRG RFIC進行最佳化

STMicroelectronics BALF-NRG-01D3 BlueNRG Balun Transformer

Order STMicroelectronics BALF-NRG-01D3 BlueNRG Balun Transformer

檢視產品詳細資料

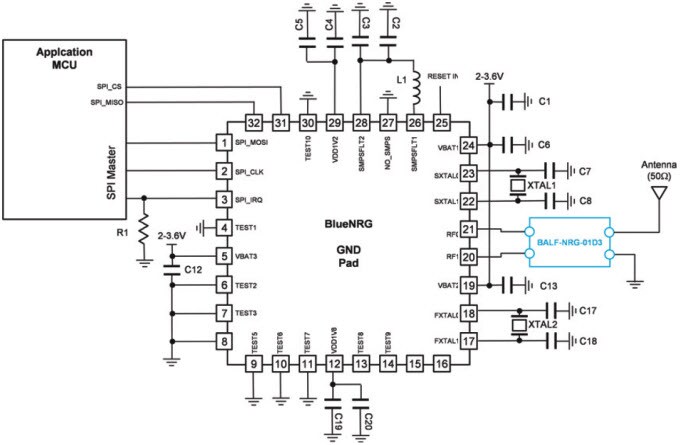

QFN封裝應用示意圖 Application Schematic

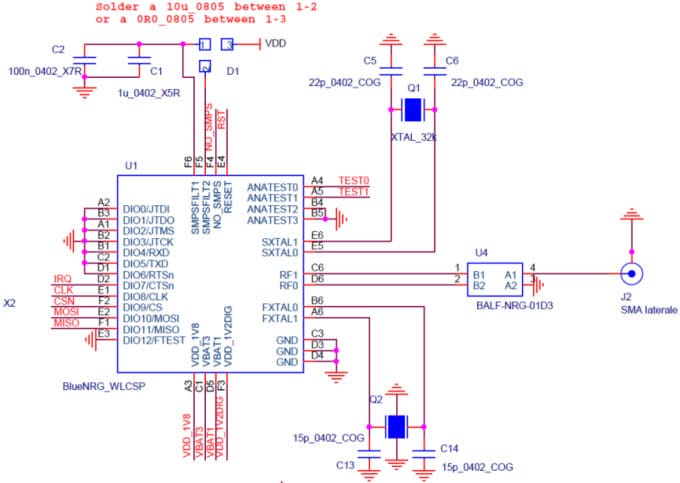

WLCSP封裝應用示意圖 Application Schematic

STMicroelectronics BALF-SPI-02D3是一款超迷你的平衡不平衡轉換器。BALF-SPI-02D3整合匹配網路與諧波濾波器。匹配阻抗已經過調整，適用於SPIRIT1 ST收發器。BALF-SPI-01D3在非導電性玻璃基板上採用STMicroelectronics IPD技術，藉此最佳化射頻效能。

產品特色

50Ω標稱輸入/共軛匹配Spirit1
低插入損耗
低振幅失衡
低相位失衡
小尺寸

應用

434MHz阻抗匹配平衡不平衡濾波器
針對ST晶片組SPIRIT1進行最佳化

Order STMicroelectronics BALF-SPI-02D3 Balun Transformer

檢視產品詳細資料

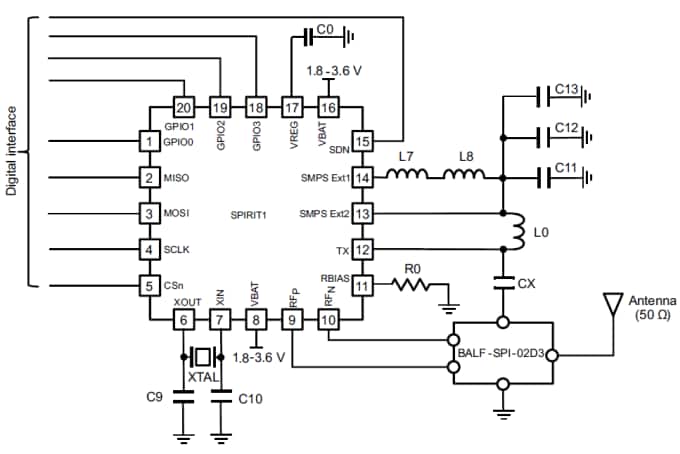

應用示意圖

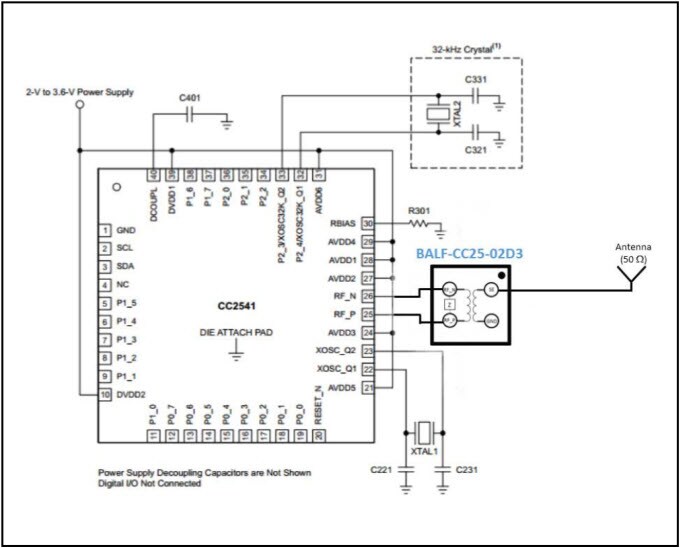

STMicroelectronics BAL-CC25-02D3是一款超迷你的平衡不平衡轉換器。BAL-CC25-02D3在單玻璃基板上整合匹配網路。此玻璃基板已針對CC2541射頻收發器進行最佳化。BAL-CC25-02D3的設計在非導電性玻璃基板上採用STMicroelectronics IPD (整合被動元件)技術，藉此最佳化射頻效能。

產品特色
