Renesas Electronics ZSSC3230電容式感測器訊號調節器IC
Renesas / IDT ZSSC3230電容式感測器訊號調節器IC是一款CMOS積體電路，用於實現電容式感測器訊號的精確電容數位轉換及特定感測器校正。感測器偏移、靈敏度及溫度漂移的數位補償均透過內部數位訊號處理器完成，該處理器運行校正算法，並將校正係數儲存在非易失性、多次可編程 (NVM) 記憶體中。
Renesas / IDT ZSSC3230電容式感測器訊號調節器IC透過串聯介面進行簡單的編程。該介面用於PC控制型校準程式，其用於在記憶體中對一系列校準係數進行編程。ZSSC3230可配置為具有高達30pF電容的電容式感測器，並提供可擴展至18位的輸出分辨率。該裝置與單端電容式感測器相容。可將經過測量及校正的感測器值输出為I2C (≤3.4MHz)。
ZSSC3230提供加速的訊號處理能力、更高的分辨率及更高的抗噪能力。這些特點支援對能效要求最高的高速控制、安全及即時感測應用。
特點
- 低電流消耗：1.3µA（每秒1個樣本時）
- 最大目標輸入電容：30pF
- 可編程電容範圍及偏移
- 高採樣率（14位解析度時為2ms）
- ADC解析度：速度及分辨率可調節（最大18位）
- 內部自動補償溫度感測器；非壓力敏感型
- 採用內部平均的過採樣模式
- 較小裸片尺寸
- 可編程測量順序、單次及自動迴圈測量，附帶順序結束中斷輸出
- 中斷特點
- 整合式NVM，用於配置及供客戶使用的可用空間
- 外部複位引腳（低電平有效）
- 無需外部調整元件
- 高度整合式CMOS設計
應用
- 濕度感測器
- 壓力感測器、電位感測器
- 用於節能解決方案的智能、數位、電容式感測器
- 消費品／白色家電（例如暖通空調）
- 醫療應用
結構圖

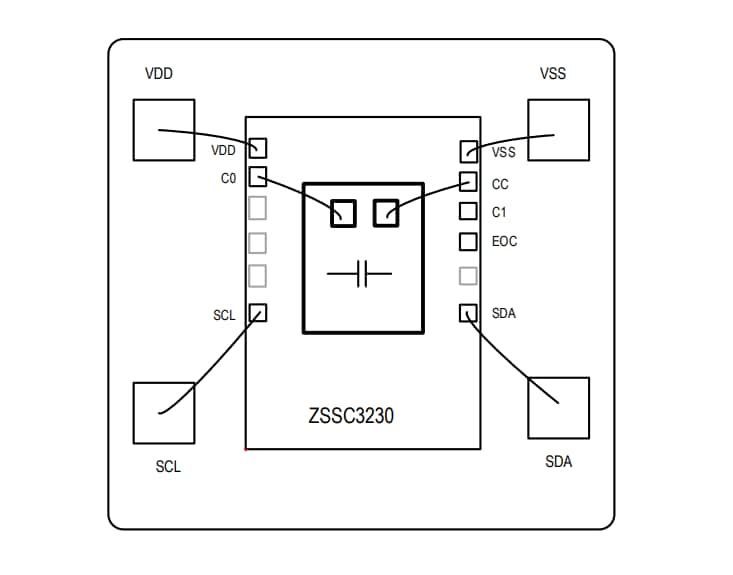

基本應用圖
評估套件
Renesas Electronics ZSSC3230 SSC Evaluation Kit
Designed for sensor module, laboratory setup, and module calibration development for the ZSSC3230.
