Analog Devices ADP7183/ADP7185 Linear Regulators

Analog Devices ADP7183/ADP7185線性穩壓器

Analog Devices ADP7183/ADP7185 CMOS LDO線性穩壓器操作電壓介於-2.0V至-5.5V，輸出電流最高分別為-300mA/-500mA。這些穩壓器適合調節高效能的類比與混合訊號電路，操作電壓介於−0.5V至−4.5V。

ADP7183/ADP7185穩壓器採用先進專屬架構進行開發，提供高PSRR及低雜訊效能。此外，這些穩壓器使用小型的4.7μF陶瓷輸出電容器，線路與負載瞬態回應表現相當優異。

其效能規格：在100Hz至100kHz輸出雜訊下可達到極低的4μVrms，10kHz至1MHz的雜訊譜相密度為20nV/√Hz，典型低壓差電壓為-130mV/-190mV。在各種線路、負載及溫度下，初始輸出電壓精準度達到±0.5%，輸出電壓精準度達到±2.6%/±2.2%。

ADP7183/ADP7185穩壓器提供從-0.5V至-4.5V的固定輸出電壓，輸出可在-0.5V至-VIN + 0.5V之間調整。

產品特色
  • 輸入電壓範圍：-2.0V至-5.5V
  • 最大輸出電流：-300mA
  • 固定輸出電壓選項：-0.5V至-4.5V
  • 可調整輸出，從-0.5V至-VIN + 0.5V
  • 低輸出雜訊：100Hz至100kHz下為4μrms
  • 雜訊譜相密度：10kHz至1MHz下為20nV/√Hz
  • 電源供應抑制率 (PSRR)
    • ADP7183，-300mA負載下
      • （10kHz時的典型值）
      • 62dB（100kHz時的典型值）
      • 40dB（1MHz時的典型值）
    • ADP7185，-500mA負載下
      • 65dB（10kHz時的典型值）
      • 50dB（100kHz時的典型值）
      • 40dB（1MHz時的典型值）
  • 低壓差電壓：
    • -130mV（IOUT = -300mA時的典型值）(ADP7183)
    • -190mV（IOUT = -500mA時的典型值）(ADP7185)
  • 初始輸出電壓精準度 (VOUT): ±0.5%（IOUT = −10mA時）
  • 在各種線路、負載及溫度下的輸出電壓精確度：
    • ±2.6% (ADP7183)
    • ±2.2% (ADP7185)

  • 作業供應電流 (IGND)：-0.6mA（無負載時的典型值）
  • 低關機電流：-2μA（VIN = -5.5V時的典型值）
  • 以小型4.7μF陶瓷輸入和輸出電容器穩壓
  • 正或負啟用邏輯
  • 電流限制與過熱保護
  • 8導線、2mm × 2mm LFCSP封裝
  • 受ADIsimPOWER電壓穩壓器設計工具支援

應用
  • 調節雜訊敏感應用：類比轉數位轉換器 (ADC)、數位轉類比轉換器 (DAC)、精密放大器
  • 通訊與基礎設施
  • 醫療保健
  • 工業與儀器

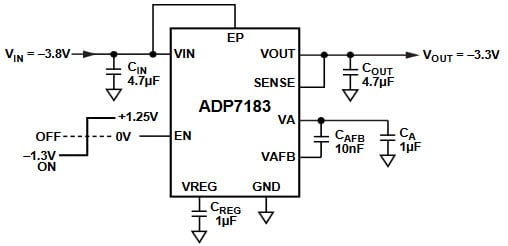

ADP7183典型應用電路 -
固定輸出電壓
ADP7183 Typical Application Circuit - Fixed Output Voltage

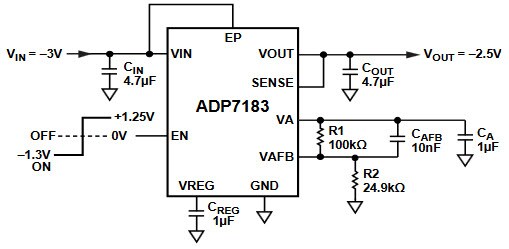

ADP7183典型應用電路 - 可調輸出電壓
ADP7183 Typical Application Circuit - Adjustable Output Voltage

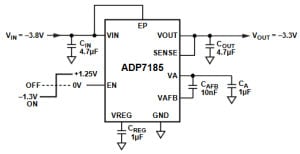

ADP7185典型應用電路 -
固定輸出電壓
ADP7185 Typical Application Circuit - Fixed Output Voltage
ADP7185典型應用電路 - 可調輸出電壓
ADP7185 Typical Application Circuit - Adjustable Output Voltage

Analog Devices ADP7183/ADP7185評估板

Analog Devices ADP7183/ADP7185評估板可用來展示ADP7183/ADP7185超低雜訊線性穩壓器的功能。這些評估板僅需使用單一的電壓供應器、電壓表、電流表和負載電阻器，便能執行簡單的裝置測量。評估板提供部分的裝置測量功能，包括線路與負載調節、壓差電壓及地電流等。ADP7183/ADP7185評估板提供固定或可調整電壓兩種版本。
進一步瞭解ADP7183/ADP7185評估板
