Analog Devices ADIS1647x Precision Mini Industrial IMUs

Analog Devices ADIS1647x
精準迷你工業IMU

Analog Devices ADIS1647x精準迷你工業IMU提供了簡單的方式將完整慣性系統整合到工業與移動物聯網 (IoMT) 應用內。ADIS1647x迷你工業IMU使用三軸加速度計和陀螺儀，提供六自由度的感測功能，採用小巧的標準表面黏著組裝封裝。每個ADIS1647x慣性感測器均整合了領先業界的iMEMS®技術和訊號調節，可獲得最佳的動態效能。

ADIS1647x感測器是專為滿足工業「移動物聯網」對導航和安全相關的需求而開發，另外其靈敏度、偏壓、對齊及線性加速（陀螺儀偏壓）皆經過100%完整測試與原廠校正。因此，各感測器皆有自己的動態補償公式，能夠提供準確的感測器測量。

工業系統可加入ADIS1647x精準迷你工業IMU實作，以提供高精準度的導航、指引，和/或提高儀器在受到風吹、亂流、震動、溫度和其他環境干擾下的穩定性。ADIS1647x的SPI及暫存器結構為資料收集和組態控制提供簡單的介面。

產品特色
  • 高效能IMU，採用小尺寸的表面黏著封裝
    • 11mm × 15mm BGA封裝
  • 使用三軸加速度計和陀螺儀，提供六自由度的慣性感測功能
  • 經過原廠校正，確保最佳化效能，免去額外的系統測試/校正
  • 嵌入式動態補償和可程式操作與控制
  • 寬廣頻寬和寬動態範圍，支援高動態的動作
  • 可程式內部濾波選項
  • 序列周邊介面 (SPI) 相容

高效能慣性感測功能
  • 噪音：<0.003°/s/√Hz，23μg/rt-Hz
  • 0.15°/rt-hr的角度隨機遊走
  • 0.012 rn/sec/rt-hr速度隨機遊走
  • 交叉軸對齊：0.17%
  • 單一供電運作：3V至3.6V
全條件穩定性
  • 0.010dps/g線性震動抑制
  • 2000g供電抗衝擊能力
  • −40°C至+105°C的溫度範圍內可維持高穩定性
  • 廣大頻寬：
    • 陀螺儀：550Hz
    • 加速度計：600Hz
  • 廣大的動態範圍：
    • 陀螺儀：最高2000dps
    • 加速度計：最高40g

應用
  • 導航、穩定器和儀器
  • 無人駕駛車和自動駕駛車
  • 智慧農業和營建機具
  • 光學裝置、天線和攝影機
  • 工廠/工業自動化、機器人
  • 虛擬/擴增實境
  • 移動物聯網

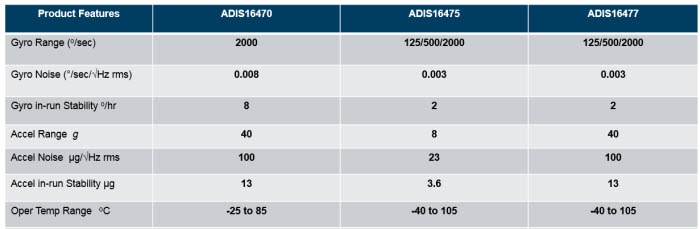

    ADIS1647x系列摘要
    ADIS1647X Family Summary

    Analog Devices ADIS1647x IMU評估板

    Analog Devices ADIS1647x IMU評估板是專為支援ADIS1647x IMU產品所設計。評估板內包含EVAL-ADIS2Z評估板和ADIS1647x分線板。

    Analog Devices EVAL-ADIS2Z評估板

    Analog Devices EVAL-ADIS2Z評估板能提供ADIS1647x IMU的基本展示、個別暫存器存取，以及高速資料擷取。EVAL-ADIS2Z的16腳位介面可用來連接ADIS1647x分線板。

    Analog Devices ADIS1647x/PCBZ分線板

    Analog Devices ADIS1647x/PCBZ分線板可輕鬆將ADIS1647x IMU連接到開發平台。設計人員可利用這些分線板來開發ADIS1647x IMU和相容開發平台之間的連接原型。ADIS1647x/PCBZ分線板包含ADIS1647x IMU和一個16腳位插頭，16腳位插頭連接到2mm帶狀纜線。ADIS1647x/PCBZ分線板設計為支援經由帶狀纜線進行可靠的通訊。
