Vishay VJ HVArc®C0G(NPO)/X7R電容器

Vishay已擴大VJ HVArc®電容器系列，以增加不同尺寸迎合設計需要。新增的0805、1206、1210和1812 外殼尺寸現已上市。

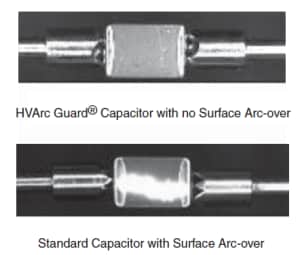

Vishay的VJ HVArc Guard® C0G (NP0)/ X7R表面封裝多層陶瓷電容器防止弧線過電。 X7R電容器十分可靠，並且有高電壓效能，較高電容量，同時它的外殼體積較小，相比標準高電壓MLCC較省空間。

特點
  • 優秀高電壓效能
  • 操作溫度範圍：-55ºC至+125ºC
  • 擊穿電壓是對手產品的兩倍
  • 濕建工藝
  • 可靠的貴金屬電極（NME）系統
  • 符合RoHS 2002/95/EC指令
  • 無鹵素，符合IEC 61249-2-2定義
應用
  • 電源
  • DC/DC轉換器（降壓及升壓）
  • 返馳轉換器用電壓乘法器

電氣規格
C0G/NPO：

電容量範圍： 10pF至8.2nF

電壓範圍： 1000VDC至2500VDC

電容量溫度系數：
0 ppm/°C ± 30 ppm/°C由- 55 °C至+ 125 °C

消耗係數：
最高0.1 %（於1.0 VRMS及
1 MHz於值≤1000 pF時）
最高0.1 %（於1.0 VRMS及
1 kHz於值> 1000 pF時）

絕緣電阻：
於+ 25 °C時，最低100 000 MΩ或1000 ΩF，兩者中之較少者
於 + 125 °C時最低10 000 MΩ 或100 ΩF，兩者中之較少者

老化率： 每十年最大0 %

介電強度測試：
每方法執行EIA 198-2-E 的103
應用測試電壓
1000 VDC-額定值：額定電壓的150 %
1500 VDC, 2500 VDC-額定值：額定電壓的120 %
X7R：

電容量範圍： 220 pF至270 nF

電壓範圍： 250 VDC至1000 VDC

電容量溫度系數：
± 15 %，從- 55 °C至+ 125 °C，0 VDC適用

消耗係數：
最高2.5 %（於1.0 VRMS 及1 kHz時）

絕緣電阻：
於+ 25 °C時，最低100 000 MΩ 或1000 ΩF，兩者中之較少者
於+ 125 °C時，最低10 000 MΩ或100 ΩF， 兩者中之較少者

老化率： 每十年最大1 %


介電強度測試：
方法執行EIA 198-2-E的103。
應用測試電壓
≤250 VDC-額定值：額定電壓的200 %
500 VDC-額定值：最低額定電壓的150 %
630 VDC, 1000 VDC-額定值：額定電壓的120 %
