Texas Instruments TPS7A8300/TPS7A83A Low-Dropout Voltage Regulator

Texas Instruments TPS7A8300/TPS7A83A
低壓差電壓穩壓器

Texas Instruments TPS7A8300/TPS7A83A低壓差電壓穩壓器可提供2A負載來源，最高壓差僅125mV。TPS7A8300/TPS7A83A的輸出電壓可完全由使用者調整（最高3.95V），其PCB佈局不需外接電阻器或前饋電容器，可減少元件整體數量。針對需要更高輸出電壓的應用，這些裝置還能利用外接電阻器將輸出電壓調整至最高可達5V。TPS7A8300/TPS7A83A可使用額外的BIAS電軌來支援非常低的輸入電壓（最低至1.1V）。TPS7A8300/TPS7A83A專門設計為高速通訊應用中對雜訊敏感的元件提供電源。

產品特色
  • 超低壓差：在2A時，最大125mV
  • 輸出電壓雜訊：6µVRMS
  • 電源供應漣波抑制：1MHz下為40dB
  • 輸入電壓範圍：不使用BIAS時：+1.4V至+6.5V
  • 使用BIAS時：+1.1V至+6.5V
  • 兩種輸出電壓模式：
  • ANY-OUT™版本（使用者可程式輸出，透過PCB佈局）
  • 不需外接電阻器或前饋電容器
  • 輸出電壓範圍：+0.8V至3.95V
  • 可調整版本：輸出電壓範圍：+0.8V至5.0V

  • 在線路、負載及溫度上的精確度1.0%
  • 透過22µF輸出陶瓷電容器達到穩定狀態
  • 可程式軟啟動與電力良好 (PG) 輸出

應用
  • 射頻、IF元件：VCO、ADC、DAC、LVDS
  • 無線基礎架構：SerDes、FPGA、DSP™
  • 測試與測量
  • 儀器、醫療與音訊

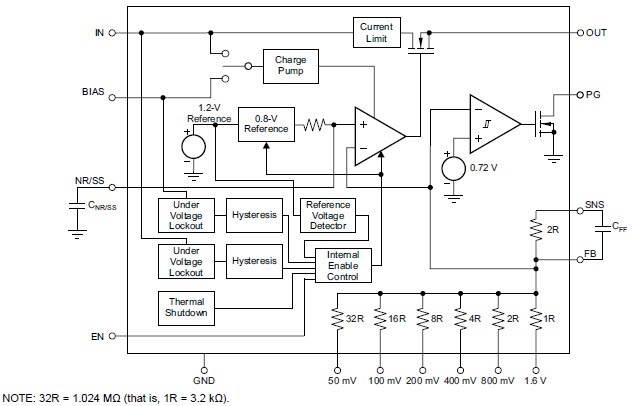

方塊圖
Block Diagram
開發工具
TPS7A8300EVM-209 Evaluation Module (EVM)

Texas Instruments TPS7A8300EVM-209 評估模組 (EVM)，可協助設計人員評估適用於高速通訊系統的TPS7A8300、2-A低壓差電壓穩壓器的運作與效能。此EVM電路為參考電路設定，適合所需動態負載電流最高達2A的工程應用。連接器與測試點僅供參考。
ADS54J20EVM Evaluation Module (EVM)

Texas Instruments ADS54J20EVM 評估模組 (EVM) 可用來評估ADS54J20與LMK04828。ADS54J20是一款低功率、12位元的1-GSPS類比轉數位轉換器 (ADC)，具備可緩衝的類比輸入與輸出，採用JESD204B介面。EVM擁有變壓器耦合類比輸入，適合各種的訊號來源與頻率。LMK04828擁有超低抖動和相位雜訊ADC取樣時脈，加上系統參考時脈和裝置取樣時脈，可建構完整的JESD204B subclass 1時脈解決方案。ADS54J20和LMK04828透過易用的軟體GUI進行控制，可針對各種用途快速完成組態。
ADS54J40EVM Evaluation Module (EVM)

Texas Instruments ADS54J40EVM 評估模組 (EVM) 可用來評估TI的ADS54J40與LMK04828時脈抖動清除器。ADS54J40是一款低功率、14位元的1-GSPS類比轉數位轉換器 (ADC)，具備可緩衝的類比輸入與輸出，採用JESD204B介面。評估模組擁有變壓器耦合類比輸入，適合各種的訊號來源與頻率。
ADS54J42EVM Evaluation Module (EVM)

Texas Instruments ADS54J42EVM評估模組 (EVM) 可用來評估ADS54J42與LMK04828。ADS54J42是一款低功率、14位元的625GMSPS類比轉數位轉換器 (ADC)，具備可緩衝的類比輸入與輸出，採用JESD204B介面。LMK04828為超低抖動為超低抖動合成器與抖動清除器。評估模組擁有變壓器耦合類比輸入，適合各種的訊號來源與頻率。
ADS54J69EVM Evaluation Module (EVM)

Texas Instruments ADS54J69EVM評估模組 (EVM) 可用來評估TI的ADS54J69與LMK04828時脈抖動清除器。ADS54J69是一款低功率、16位元的500MSPS類比轉數位轉換器 (ADC)。此ADC具備可緩衝的類比輸入與輸出，採用JESD204B介面。評估模組擁有變壓器耦合類比輸入，適合各種的訊號來源與頻率。LMK04828擁有超低抖動和相位雜訊ADC取樣時脈，加上系統參考時脈和裝置取樣時脈，可建構完整的JESD204B subclass 1時脈解決方案。
PMLKLDOEVM LDO Experiments Board

Texas Instruments PMLKLDOEVM LDO實驗板為功率管理實驗室套件 (PMLK) 系列的其中一款實驗板。LDO實驗板分為兩個不同的區塊，使用兩種不同的IC（TPS7A4901與TPS7A8300）。LDO實驗板附有手冊，可循序引導個人完成各種實驗，有助於加強個人對電源供應器設計的瞭解。PMLK專門用來教育使用者與開發人員，透過各種實驗幫助其瞭解電子理論和TI的電源供應器設計。
PMLKLDOEVMB LDO Experiments Board

Texas Instruments PMLKLDOEVMB LDO實驗板為功率管理實驗室套件 (PMLK) 五款實驗板的其中一款。LDO實驗板分為兩個不同的區塊，使用兩種不同的IC（TPS7A4901與TPS7A8300）。出貨包裝中包含LDO EVM硬體，另外還隨附搭售版的LDO實驗手冊。手冊可循序引導個人完成各種實驗，有助於加強個人對電源供應器設計的瞭解。PMLK專門用來教育使用者與開發人員，透過各種實驗幫助其瞭解電子理論和TI的電源供應器設計。

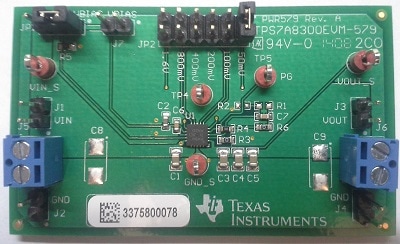

Texas Instruments TPS7A8300EVM-579 Evaluation Module

Texas Instruments TPS7A8300EVM-579 評估模組 (EVM) 專門設計用來評估TPS7A8300RGR。TPS7A8300RGR為適用於高速通訊系統的低壓降電壓穩壓器。此EVM能為負載提供最高2A，最高電壓壓降為125mV。使用Bias電軌時的輸入電壓範圍為1.1V至6.5V，不使用Bias電軌時為1.4V至6.5V。其他產品特色還包括6µVRMS雜訊，最高60MHz下超過40dB的PSRR，另外還可用每級50mV設定0.8V至3.95V的輸出電壓。
