Silicon Labs Si828x Isolated Gate Drivers

Silicon Labs Si828x隔離閘極驅動器

Silicon Labs Si828x隔離閘極驅動器為採用高效能隔離技術的4A IGBT驅動器。這些高電流閘極驅動器整合系統安全性與反饋功能。此款驅動器適合驅動用於多種變頻器及馬達控制應用的IGBT。Si828x最高可支援5kVRMS耐電壓，並符合UL1577標準。

產品特色
  • 4A IGBT驅動器
  • 系統安全性功能
  • DESAT偵測
  • 故障回饋
  • 欠壓鎖定 (UVLO)
  • 故障時可軟關機
  • Silicon Labs的高效能隔離技術
  • 領先業界的雜訊抗擾性
  • 高速、低延遲與偏斜
  • 最佳的可靠性
  • 30V驅動器側供應電壓
  • 整合式米勒箝位

  • 電源備妥腳位
  • 輔助驅動器控制输入
  • 內建DC-DC轉換器
  • 完全整合、次級感測、反饋控制轉換器，含高頻振動，可實現低EMI
  • DC-DC轉換器效率達83%
  • DC-DC關機、可程式頻率控制與軟啟動
  • 小型封裝：16腳位、20腳位及24腳位寬體SOIC
  • 工業級溫度範圍：-40至125°C

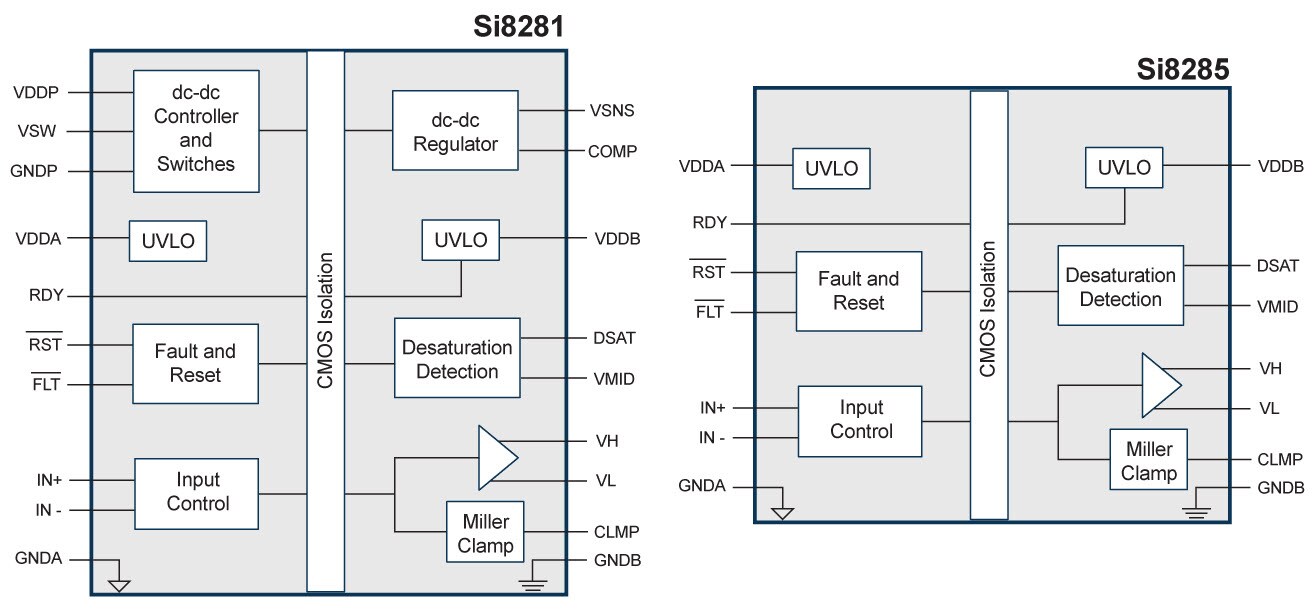

方塊圖
Block Diagram

Si828x評估套件

Silicon Labs Si828x評估套件用於示範安裝的Si828 IC的隔離閘極驅動功能。此套件包括DC-DC轉換器，用於將隔離電源供應至閘極驅動器。

Si8281評估套件包含
  • Si8281-EVB
  • 安裝於評估板的Si8281CD-IS
Si8284評估套件包含
  • Si8284-EVB
  • 安裝於評估板的Si8284CD-IS
Si8285/6評估套件包含
  • Si8285_86-EVB
  • 安裝於評估板的Si8285CD-IS與Si8286CD-IS
