AMD / Xilinx Zynq® UltraScale+™ RFSoC ZCU111評估套件

Xilinx Zynq® UltraScale+™ RFSoC ZCU111評估套件設計用於評估Zynq UltraScale + RFSoC ZCU28DR裝置。ZCU111評估套件提供快速、全面的射頻類比至數位訊號鏈原型設計平台。

ZCU111評估板可評估整合式RF-DAC及RF-ADC功能、軟決策正向錯誤校正(SDFEC)、FPGA結構及RFSoC功能，例如四核Arm® Cortex™-A53處理系統(PS)及雙核ARM Cortex-R5實時處理器。ZCU111評估板配備了設計開發所需的許多普通板級功能，例如DDR4記憶體、網絡介面、FMC+擴展埠及RF-FMC介面存取許可權。

UltraScale+ RFSoC ZCU111評估套件包括一個開箱即用型FMC XM500巴倫變壓器附加卡，用於支援訊號分析及回路評估。此附加卡包括板上高頻及低頻巴倫變壓器，以及用於自定義巴倫變壓器及濾波的SMA。

特點

  • Zynq UltraScale+ RFSoC ZCU111評估板，附帶XCZU28DR-2FFVG1517E RFSoC
  • DDR4元件– 4GB、64位、2666MT/s，附加於可編程邏輯(PL)
  • DDR4 SODIMM – 4GB、64位、2400MT/s，附加於處理器子系統(PS)
  • 用於支援最高4個SFP/SFP+/zSFP+/SFP28模組的聯動SFP28保持架
  • USB3、DisplayPort及SATA
  • 用於I/O擴展的FPGA夾層卡(FMC+)介面，包括12個33Gb/s GTY收發器及34個使用者定義的差分I/O訊號
  • 具有4個DAC/4個ADC至巴倫4個DAC/4個ADC至SMA的XM500 RFMC巴倫變壓器附加卡

套件內容

  • ZCU111基板
  • XM500巴倫卡
  • SMA電纜
  • USB電纜
  • SD卡
  • 電源及電纜
  • 以太網電纜
  • 濾波器

附加資源

影片

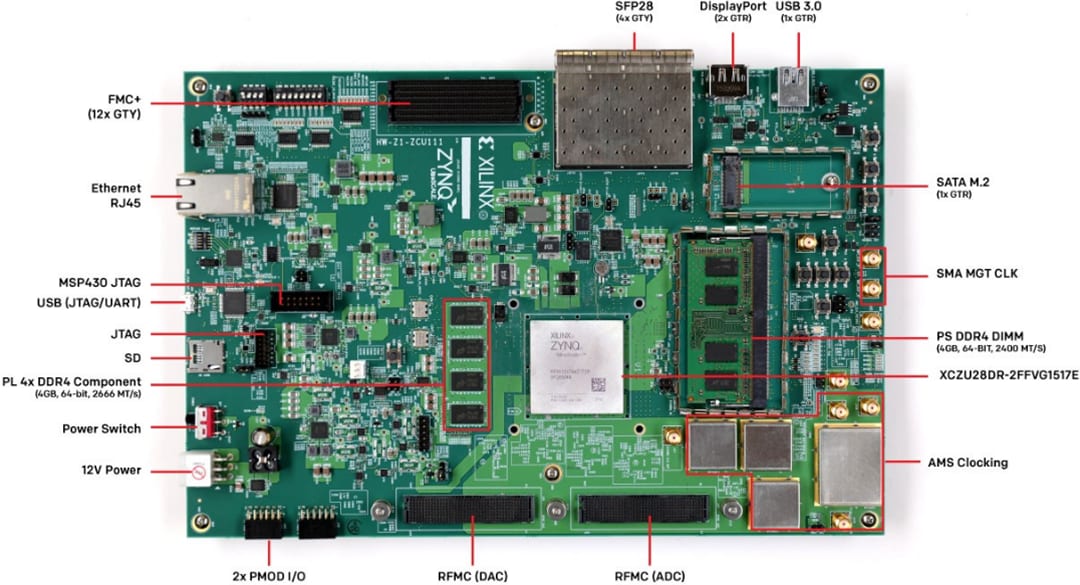

板佈局

AMD / Xilinx Zynq® UltraScale+™ RFSoC ZCU111評估套件

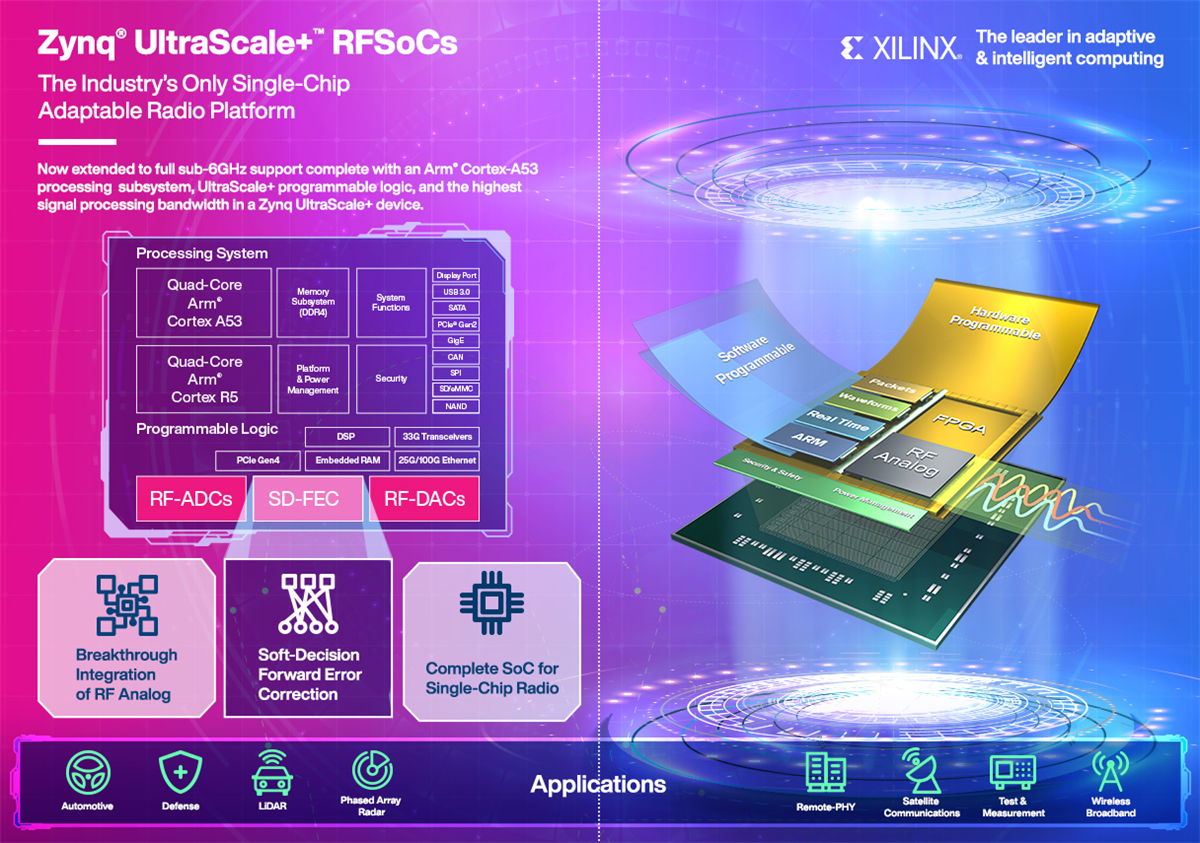

Infographic

資訊圖 - AMD / Xilinx Zynq® UltraScale+™ RFSoC ZCU111評估套件
