Winbond W66BP6NB/W66CP2NQ SDRAM LPDDR4

Winbond W66BP6NB/W66CP2NQ SDRAM LPDDR4在命令/位址 (CA) 匯流排上提供單晶片封裝 (SDP) 或雙晶片封裝 (DDP) 以及2或4時脈架構。因此LPDDR4可運用CA匯流排上的2或4時脈架構來減少系統中的輸入腳位數。6位元CA匯流排包含命令、位址和Bank資訊。每個命令使用1、2或4時脈週期,在此期間命令資訊在時脈正緣傳輸。

單晶片封裝 (SDP) 提供16 Mb x 16 DQ x 8 Bank x 1通道,密度為2 Gb(2,147,483,648位元)。雙晶片封裝 (DDP) 提供16 Mb x 16 DQ x 8 Bank x 2通道,密度為4 Gb(4,294,967,296位元)。

特點

  • VDD1 = 1.7V至1.95V
  • VDD2/VDDQ = 1.06V至1.17V
  • x16/x32的資料寬度
  • 高達2133 MHz的時脈速率
  • 資料傳輸速率高達4267 Mbps
  • 內部8個Bank,可同時運作
  • 16n預取作業
  • LVSTL_11介面
  • 叢發長度16、32、動態16或32
  • 連續叢發類型
  • 可設定驅動器強度
  • 雙時脈邊緣的編碼命令輸入
  • CA匯流排上的單資料傳輸速率架構
  • DQ腳位上的雙資料傳輸速率架構
  • 差分時脈輸入
  • 雙向差分資料選通
  • 輸入時脈停止和頻率變化
  • 晶片內建終端 (ODT)
  • 寫入均衡支援
  • 可程式的讀寫延遲 (RL/WL)
  • CA訓練支援
  • DQ-DQS訓練
  • 重整功能:
    • 自動重整(每Bank/所有Bank)
    • 部分陣列自我重整
    • 自動溫度補償自我重整
  • 後封裝修復
  • 目標行重整模式
  • 快速頻率切換的頻率設定點
  • 支援寫入遮罩和資料匯流排反轉 (DBI)
  • 支援邊界掃描進行連接測試
  • WFBGA 200球 (10 mm x 14.5 mm2) 封裝
  • 作業溫度範圍:-40°C ≤ TCASE ≤ 105°C

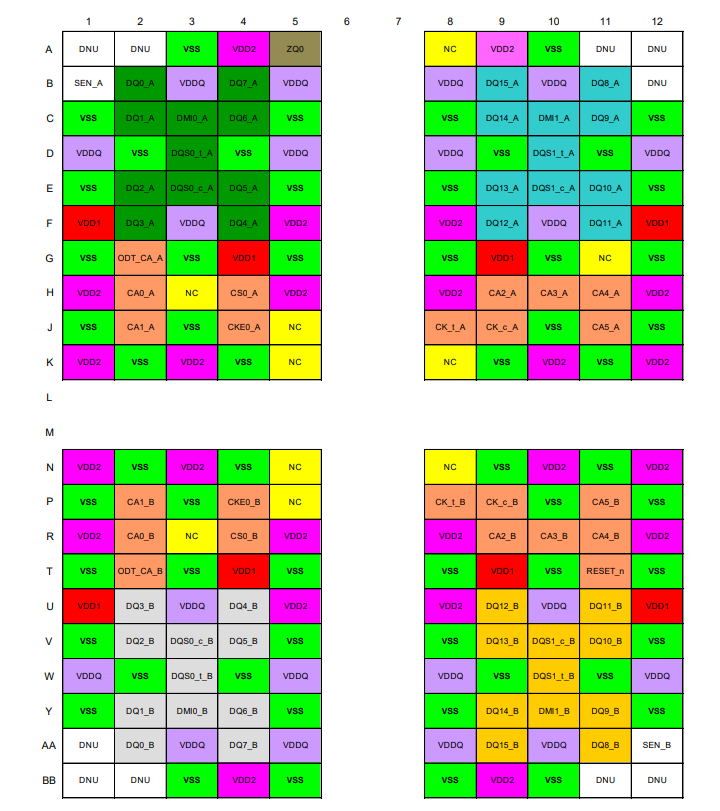

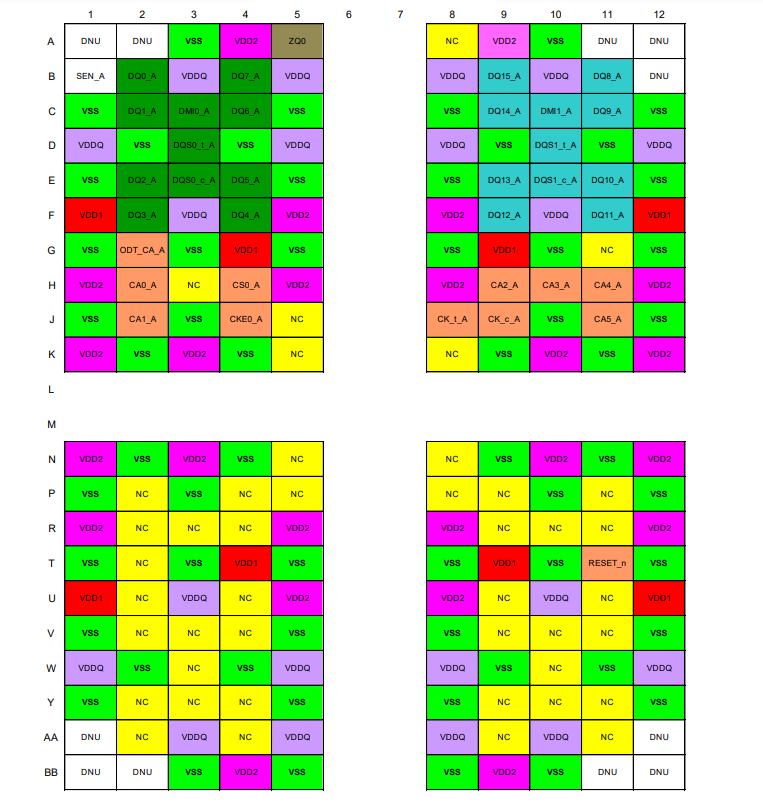

球指派

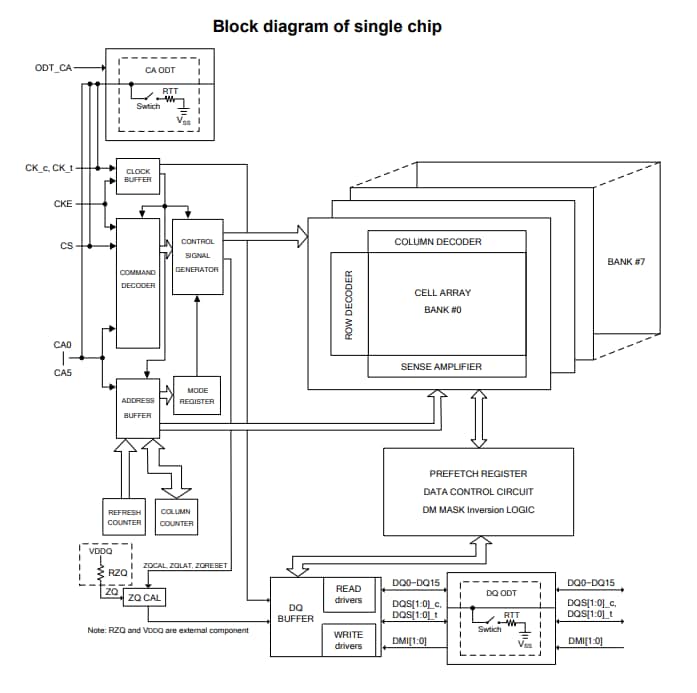

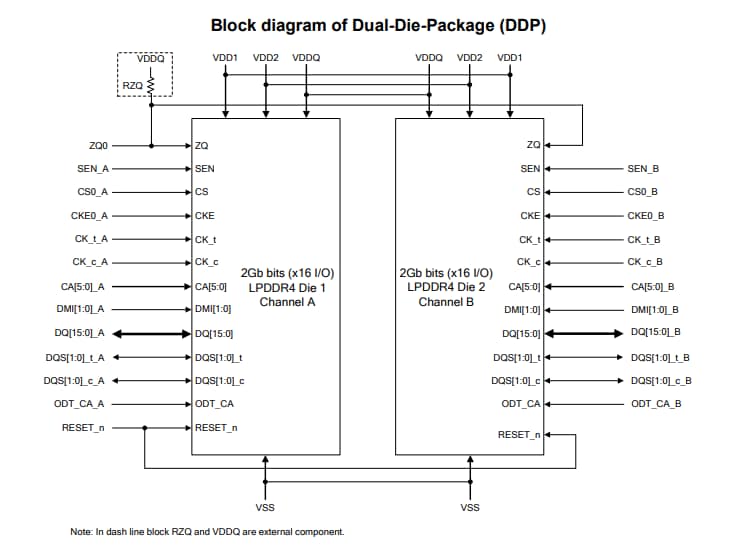

方塊圖

發佈日期: 2022-03-03 | 更新日期: 2026-01-15
