Toshiba XCEZ汽車用齊納二極體

Toshiba  XCEZ汽車用齊納二極體具有150mW和300mW兩種耗散功率，具有200W峰值脈衝功率。這些二極體具有典型VZ電壓，與E24系列一致。XCEZ齊納二極體提供20款產品，標準齊納電壓範圍從5.6V至36V。這些二極體還採用齊納製程以降低動態電阻，可抑制穿透了各種車載ECU的電源線路和連接器的雜訊所造成的系統故障。這些二極體通過了AEC-Q101認證，採用SOD-523 (1.6mm x 0.8mm) 封裝。典型應用包括汽車和電壓浪湧保護。

高相容性的小型通用封裝

XCEZ二極體採用了高相容性的小型SOD-523封裝 (1.6mm x 0.8mm)，與現有的XCUZ系列所使用的SOD-323封裝 (2.5mm x 1.25mm) 相比，安裝面積減少約59%，有助於電路板的小型化。

Toshiba XCEZ汽車用齊納二極體

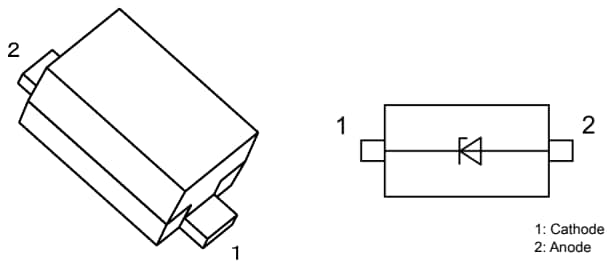

封裝和內部電路

應用電路圖 - Toshiba XCEZ汽車用齊納二極體

低動態電阻

本齊納二極體在反向電壓 (VR) 端呈現出陡峭的ITLP-VTLP曲線，，實現了更低的動態電阻，從而能夠高效吸收浪湧電壓，為裝置和電路提供可靠的保護，防止系統發生損壞和故障。

尺寸圖

機械製圖 - Toshiba XCEZ汽車用齊納二極體
Toshiba XCEZ汽車用齊納二極體
Toshiba XCEZ汽車用齊納二極體

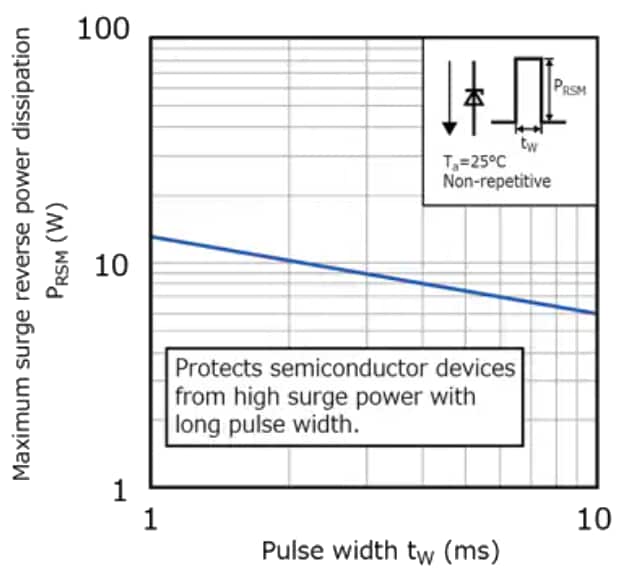

針對長脈衝的突波保護

XCEZ齊納二極體在10ms脈衝寬度下可實現高達6W的最大允許齊納浪湧功率，從而保護半導體裝置免受毫秒級長脈寬的衝擊，例如高開關浪湧以及接近直流的過電壓。

Toshiba XCEZ汽車用齊納二極體

特點

  • 低動態電阻
  • 針對長脈衝的突波保護
  • 功率消耗
    • 150mW（20mm × 20mm，焊盤尺寸16mm2）
    • 300mW（25.4mm × 25.4mm × 1.6mm，Cu焊盤尺寸645 mm2）
  • 200W峰值脈衝功率（根據IEC61000-4-5 (tp = 8/20µs)）
  • 典型VZ電壓，與E24系列一致
  • 符合AEC-Q101標準
  • 小型封裝
  • 儲存溫度範圍：-55°C至+150°C

應用

  • 汽車
  • 電壓浪湧保護
View Results ( 18 ) Page
零件編號 Zz - Zener阻抗 Ir - 反向電流 齊納電流 Vz - Zener電壓 測試電流
XCEZ10V,L3XHF 30 Ohms 0.1 uA 5 mA 10 V 5 mA
XCEZ11V,L3XHF 30 Ohms 11 V 5 mA
XCEZ15V,L3XHF 30 Ohms 0.1 uA 5 mA 15 V 5 mA
XCEZ18V,L3XHF 45 Ohms 18 V 5 mA
XCEZ20V,L3XHF 70 Ohms 0.1 uA 5 mA 20 V 5 mA
XCEZ22V,L3XHF 70 Ohms 0.1 uA 5 mA 22 V 5 mA
XCEZ24V,L3XHF 70 Ohms 24 V 5 mA
XCEZ27V,L3XHF 70 Ohms 27 V 2 mA
XCEZ30V,L3XHF 100 Ohms 0.1 uA 2 A 30 V 2 A
XCEZ36V,L3XHF 100 Ohms 0.1 uA 2 mA 36 V 2 mA
