Toshiba L-TOGL與S-TOGL AEC-Q 40V/80V/100V N通道MOSFET

Toshiba L-TOGL與S-TOGL AEC-Q 40V/80V/100V N通道MOSFET具有超低導通電阻、高漏極電流額定值和高散熱性能。這是由於結合了高散熱封裝 [L-TOGL(大型晶體管輪廓鷗翼引腳)和 S-TOGL(大型晶體管輪廓鷗翼引腳)] 與U-MOS IX-H和U-MOS X-H晶片製程。Toshiba L-TOGL和S-TOGL MOSFET也提供高電流能力和高散熱性能,有助於改善各種汽車應用中的功率密度。L-TOGL封裝的尺寸與現有的TO-220SM(W)封裝相當。然而,XPQR3004PB大幅提升了額定電流,並將導通電阻顯著降低至典型值0.23mΩ。相較於同尺寸的TO-220SM(W)封裝,L-TOGL優化的封裝占位面積亦有助於改善熱特性。

S-TOGL封裝提供更緊湊的選項,同時利用鷗翼引腳和擴大的熱墊。儘管尺寸僅為7mm x 8mm,但該封裝可提供高達200A的電流。

特點

  • 通過AEC-Q101認證
  • 低漏極源極導通電阻 [XPQR3004PB RDS(ON) = 0.23mΩ典型值,(VGS= 10V)]
  • 低10µA (最大) 漏電流 (VDS= 40V)
  • 2.0V至3.0V增強模式範圍 (VDS= 10V,ID= 1.0mA)
  • 40V、80V和100V漏極-源極擊穿電壓選項
  • 160A至400A連續漏極電流範圍
  • ±20V閘極-源極電壓
  • 3V或3.5V閘極-源極閾值電壓選項
  • 223W至750W功率耗散範圍
  • 84nC至305nC閘極電荷範圍
  • 33ns至85ns上升時間範圍
  • 57ns至160ns接通延遲時間範圍
  • 39ns至130ns下降時間範圍
  • 113ns至395ns關斷延遲時間範圍
  • -55°C至+175°C作業溫度範圍

應用

  • 汽車
  • 開關電壓穩壓器
  • 馬達驅動器
  • DC-DC轉換器

元件

影片

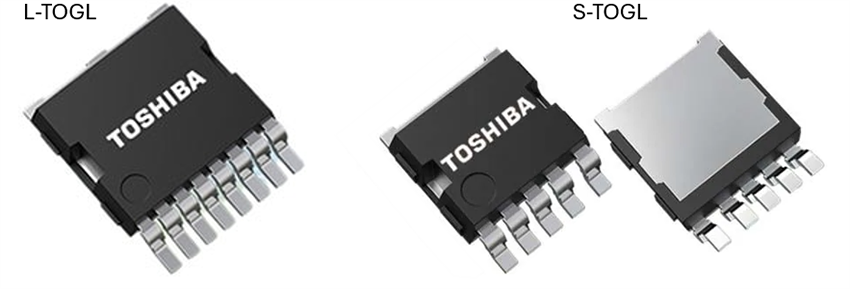

封裝選項

機械製圖 - Toshiba L-TOGL與S-TOGL AEC-Q 40V/80V/100V N通道MOSFET
發佈日期: 2024-09-25 | 更新日期: 2025-09-30
