德州儀器 TI DRV8824 步进电机控制器

德州儀器 DRV8824 步進電機控制器 IC 為印表機、掃描儀及其他自動化設備應用提供一體化電機軀動解決方案。 TI DRV8824 步進電機控制器 IC 包括兩個 H-橋軀動器和一個微步進分度器。 它旨在用於軀動雙電極步進電機。 TI DRV8824 步進電機控制器 IC 可軀動高達 1.6安輸出電流（適當散熱，24 伏電壓和 25ºC 下）。 TI DRV8824 提供用於過載保護、短路保護、電壓過低鎖定和超溫情況的內部關閉功能。

DRV8824 特點
  • PWM 步进电机
    • 內置步進分度器
    • 五-位 繞組電流控制，可達到 32 電流值
    • 作用于電阻的低 MOSFET
  • 24 伏電壓，25°C溫度下最大驅動電流1.6 安
  • 內置式參考輸出量為 3.3 伏
  • 8 伏至 45 伏工作電源電壓範圍
  • 耐熱增強型表面貼裝封裝
耐熱增強型表面貼裝封裝
  • DRV8824 步進電機控制器
  • 易于使用的圖形用戶界面便於設定
  • 包含用於控制 DRV8824 的所有必需電纜和軟件
應用
  • 自動取款機
  • 貨幣處理設備
  • 視頻監視攝像機
  • 打印機
  • 掃描儀
  • 辦公自動化設備
  • 遊戲機
  • 工廠自動化
  • 機器人

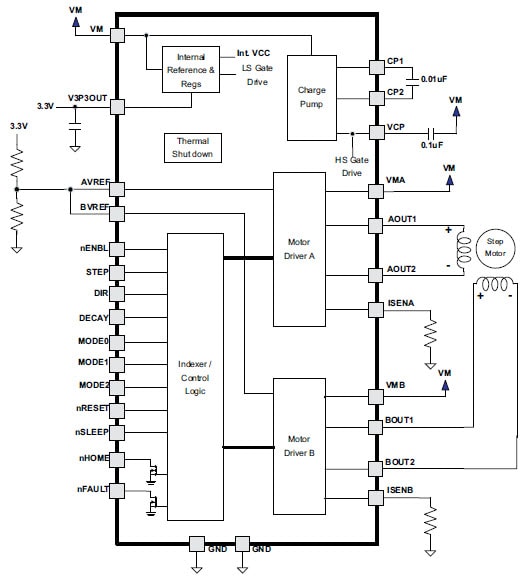

功能結構圖
