Texas Instruments UCC28880 700V最低IQ離線開關

Texas Instruments UCC28880 700V最低
IQ離線開關

Texas Instruments UCC28880 700V最低IQ離線開關整合控制器和700V功率MOSFET至一部單片式設備。 設備還整合高電壓電源，可直接從校正電壓啟動和運作。 設備的低靜態電流實現卓越效率。 憑藉UCC28880，採用最少量的外部組件，即可建立降壓、升降壓和反激式等最常見的轉換器拓撲結構。 UCC28880採用針對功率相受控啟動的軟啟動功能，使功率相組件面臨的壓力降至最低。

特點
  • 額定700V漏極到源極電壓的整合式功率MOSFET（開關）
  • 適用於內部低電壓供電的整合式高電壓電源
  • 軟啟動
  • 自偏置開關（直接從校正電壓啟動和運作）
  • 支持降壓、升降壓和反激式拓撲
  • 低於100μA的設備靜態電流
  • 具有電感電流失控保護的穩健效能
  • 保護
  • 電流限制
  • 過載和輸出短路
  • 過熱
應用
  • LAC至DC電源（溫度和輸入電壓範圍內輸出電流高達100mA）
  • 計量、家庭自動化、基礎設施SMPS
  • 適用於TRIAC驅動器的低側降壓拓撲結構
  • 家用電器、白色家電和LED驅動器

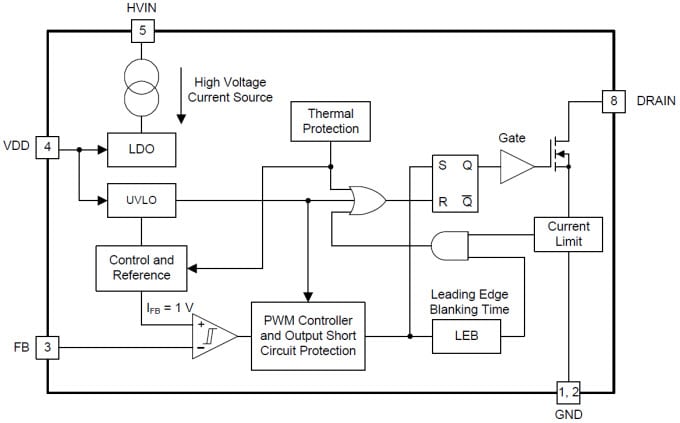

功能結構圖
功能結構圖
開發工具
UCC28880EVM-615評估模組(EVM)

Texas Instruments UCC28880EVM-615評估模組(EVM)是一款AC/DC降壓或升降壓型且具有直接水平偏移回饋的電源。 輸入接受85VAC至265VAC的電壓範圍。 預設輸出電壓設定為約12.5V（標準）。 在降壓配置中，P2上的DC輸出電壓相對於HVDC為負，在升降壓配置中，P2上的DC輸出相對於HVDC為負。 該評估模組採用UCC28880低靜態電流開關IC。 設備整合700V FET和控制器至單個SOIC-7封裝。
UCC28880EVM-616評估模組(EVM)

Texas Instruments UCC28880EVM-616評估模組(EVM)是一款離線高電壓降壓型電源，提供5VDC或13VDC，最大輸出電流為100mA。 輸入接受85VAC至265VAC的電壓範圍。 該評估模組採用UCC28880低靜態電流開關IC。 設備整合700V FET和控制器至單個SOIC-7封裝。 設備的低靜態電流，使非絕緣式高端降壓低功率逆變器具有極高效率。
