TI TUSB1310A SuperSpeed USB收發器

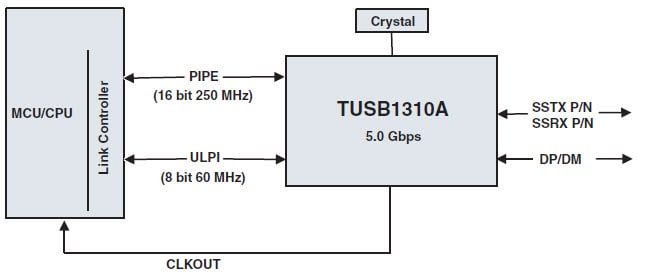

Texas Instruments TUSB1310A SuperSpeed USB設備為單埠、5.0-Gbps USB 3.0實體層收發器，由晶體或外置參考時鐘提供的單一參考時鐘運行。參考時鐘頻率為20、25、30及40MHz。TI TUSB1310A SuperSpeed收發器為USB控制器提供時鐘。使用單一參考時鐘允許TUSB1310A提供低成本的USB 3.0解決方案，只有一些外置組件且成本低。USB控制器與TUSB1310A經由PIPE (SuperSpeed)和ULPI (USB 2.0)介面接觸。16位元PIPE以250-MHz介面時鐘運行。ULPI支援以60-MHz介面時鐘8位元運行。

特點

通用串列匯流排(USB)
- 單埠5.0-Gbps USB 3.0實體層收發器
  - 一5.0 Gbps SuperSpeed連接
  - 一480 Mbps HS/FS/LS連接
- 完全與USB 3.0規格相容
- 支持3米以上USB 3.0電纜
- 全自我調整等化器最佳化接收器靈敏度
- 對連接層控制器的PIPE
  - 支援16位元 250 MHz SDR模式
  - 與USB架構(PIPE) 3.0版本專用PHY介面相容
- 對連接層控制器的ULPI
  - 支持8位元60 MHz SDR模式
  - 支持同步模式及低功率模式
  - 與UTMI+ 低引腳介面規格，修訂版1.1相容
基本功能
- 支援IEEE 1149.1 JTAG
- IEEE 1149.6 JTAG支援SuperSpeed 埠
- 於單一參考時鐘以20、25、 30或40 MHz運行
- 3.3、1.8及1.1V電源電壓
- 1.8V PIPE及ULPI I/O
