Texas Instruments TS5USBC41雙路2:1 USB 2.0類比開關

Texas Instruments TS5USBC41雙路2:1 USB 2.0類比開關為高速、低功耗的裝置，而且能為USB Type-C™系統提供整合式保護。裝置提供了雙路2:1或1:2開關的選項。其他功能還包括可供應2.3V至5.5V的電源，以及為I/O腳位提供保護。I/O腳位最高可容許至20V (TS5USBC410) 或24V (TS5USBC412)，並具備自動關閉電路，可保護開關後方的系統元件。TS5USBC41採用小尺寸的12腳位DSBGA封裝，最適合行動裝置與空間受限的應用。

特點

  • 供應範圍2.3V至5.5V
  • 差分2:1或1:2開關/多工器或彈性雙路單端交叉開關
  • 通用腳位具備0V至20V (TS5USBC410) 和24V (TS5USBC412) 的過電壓保護 (OVP)
  • VCC = 0V時的關機保護
  • 低RON，最高9Ω
  • 頻寬典型值1.1 GHz (TS5USBC410) 和1.2 GHz (TS5USBC412)
  • CON典型值2.7 pF (TS5USBC410) 和2.5 pF (TS5USBC412)
  • 低功率停用模式
  • 1.8V相容邏輯輸入
  • ESD保護標準高於JESD 22
  • 2000V人體放電模式 (HBM)
  • TS5USBC410和TS5USBC412：標準溫度範圍0°C至70°C
  • TS5USBC410I和TS5USBC412I：工業級溫度範圍-40°C至85°C
  • 小尺寸DSBGA封裝

應用

  • 行動裝置
  • 個人電腦/筆記型電腦
  • 平板電腦
  • 任何使用USB Type-C™或Micro-B連接器的應用

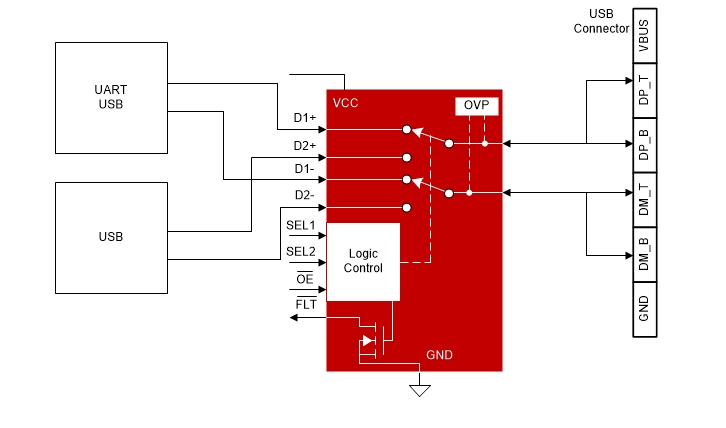

方塊圖

結構圖 - Texas Instruments TS5USBC41雙路2:1 USB 2.0類比開關
發佈日期: 2018-07-17 | 更新日期: 2022-12-07
