Texas Instruments TPS7A39正壓/負壓LDO穩壓器

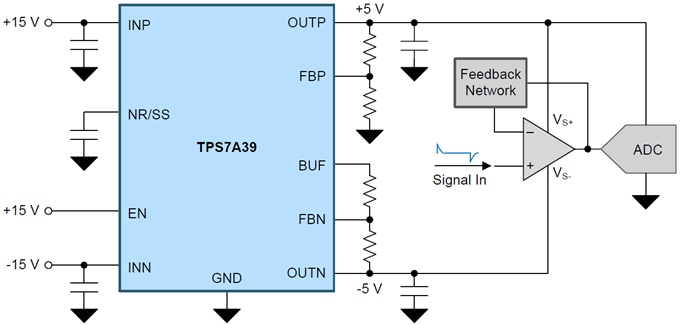

Texas Instruments TPS7A39正壓/負壓LDO穩壓器為雙重、單調、高PSRR的正壓和負壓低壓降 (LDO) 電壓穩壓器，源極（和汲極）電流最高達150mA。本裝置的穩壓輸出可分別從外部調整，以達到對稱或非對稱的電壓，很適合為訊號調節提供雙重、雙極的電源供應。TPS7A39的正壓和負壓輸出可在啟動時等比例相互追蹤，減少浮動狀況和其他雙電軌系統經常發生的電源供應定序問題。負壓輸出最高可調節至0V，擴大單一供應放大器的共模範圍。TPS7A39亦具備高PSRR，可消除切換雜訊之類會干擾訊號完整度的電源供應雜訊。

產品特色

整合正壓和負壓LDO至同一封裝內
寬輸入電壓範圍：±3.3V至±33V
廣大的輸出電壓範圍
- 正壓範圍：1.2V至30V
- 負壓範圍：-30V至0V
輸出電流：每通道150mA
單調啟動追蹤
高電源供應抑制率 (PSRR)
- 69dB (120Hz)
- ≥50dB (10Hz–2MHz)
輸出電壓雜訊：21µV_RMS (10Hz–100kHz)
緩衝1.2V參考輸出
透過10µF或更大容量的輸出電容器達到穩定狀態
單一正壓邏輯啟用
可調整軟啟動湧浪控制
3mm×3mm，10腳位WSON封裝
低熱阻：RθJA = 44.4°C/W
作業溫度範圍：-40至+125°C

應用

運算放大器、ADC、DAC和其他高精度類比電路的供應電軌
後DC-DC穩壓和濾波
類比I/O模組
測試與測量
Rx、Tx和PA電路
工業儀器
醫療影像

TPS7A39EVM-865 LDO評估模組 (EVM)

Texas Instruments TPS7A39EVM-865 LDO評估模組 (EVM) 係針對典型組態所設計，可用來評估TPS7A39的運作與效能。TPS7A39是一款150mA追蹤正壓/負壓低壓降 (LDO) 電壓穩壓器。本評估模組內含一部TPS7A39裝置，其整合了正壓和負壓單調雙極LDO，有助於簡化訊號鏈雙電軌電源供應的設計。此穩壓器能為負載提供每通道最高150mA的電流。

產品特色
