主電源路徑通過IN腳位,可連接到比輸出電壓高50 mV(最低值)的電源。所有電氣特性(包括優異的輸出電壓容差、瞬態回應和PSRR)都是針對比輸出電壓高100 mV的輸入電壓所設計,因此具有很高的實用效率。這款穩壓器使用較高的外部供電VBIAS電軌為LDO的內部電路供電,以支援非常低的輸入電壓。例如,IN腳位的供應電壓可以是高效DC/DC降壓穩壓器的輸出,而BIAS腳位的供應電壓則可以是充電式電池。
Texas Instruments TPS7A13配備主動下拉電路,停用時可快速對輸出放電,並提供已知的啟動狀態。TPS7A13採用超小型0.71 mm × 1.0 mm、6凸塊DSBGA封裝,使裝置適合空間受限的應用。
特點
- 0.7V至2.2V超低輸入電壓範圍
- 高效率
- 300 mA時壓差65 mV(最大)
- 指定VIN = VOUT + 100mV
- 出色的負載瞬態回應
- 20 mV,在ILOAD 1 mA至250 mA下可維持10 µs
- 負載、線路及溫度精確度為1%
- 高PSRR(1 kHz時為80 dB)
- 提供固定輸出電壓
- 0.5V至2.05V(每級25 mV)
- VBIAS範圍
- 2.2V至5.5V
- 封裝
- 腳位,1 mm × 0.71 mm DSBGA
- 主動輸出放電
應用
- 相機模組
- 無線頭戴式耳機和耳塞式耳機
- 智慧型手錶、健身追蹤器
- 智慧型手機與平板電腦
- 可攜式醫療裝置
- 固態硬碟 (SSD)

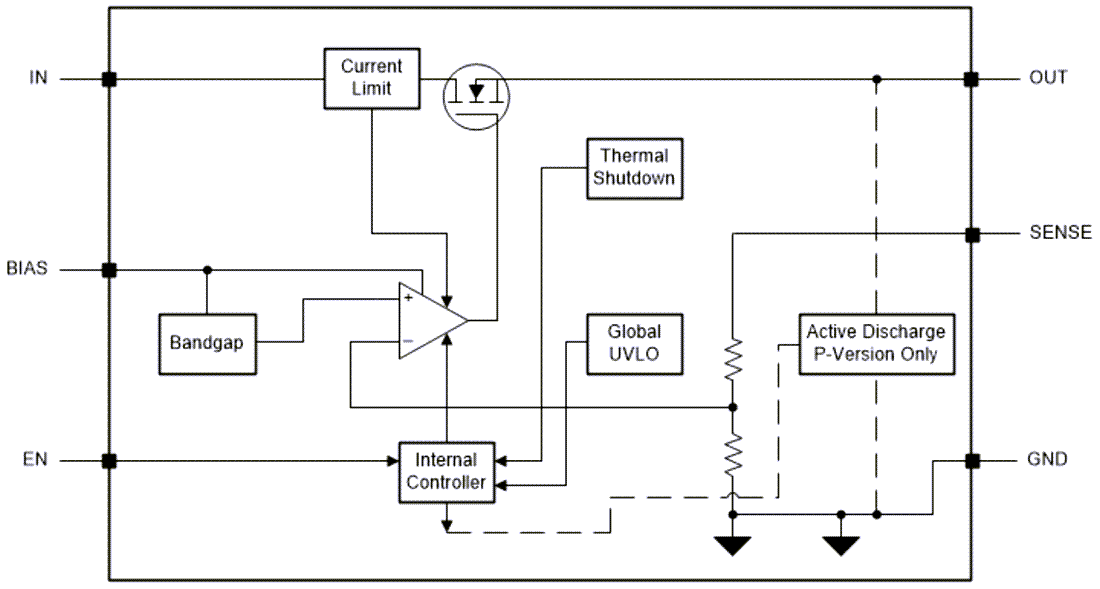

功能方塊圖
