Texas Instruments TMUX6219/TMUX6219-Q1單通道2:1 (SPDT) 開關

Texas Instruments TMUX6219/TMUX6219-Q1單通道2:1 (SPDT) 開關為單通道、2:1 (SPDT) 配置的互補金屬-氧化半導體 (CMOS) 開關。本裝置可使用單電源（4.5V至36V）、雙電源（±4.5V至±18V）或非對稱電源（例如VDD = 8V、VSS = -12V）運作。TMUX6219的源極 (Sx) 和汲極 (D) 腳位支援從VSS至VDD的雙向類比和數位訊號。

Texas Instruments TMUX6219/TMUX6219-Q1可透過控制EN腳位來啟用或停用。停用時，兩個訊號路徑開關皆為關閉。啟用時，SEL腳位可用於開啟訊號路徑1（S1至D）或訊號路徑2（S2至D）。所有邏輯控制輸入都支援從1.8V到VDD的邏輯電位，確保在有效電源電壓範圍內作業時TTL和CMOS的邏輯相容性。內建失效安全邏輯電路，能讓控制腳位上的電壓在電源腳位之前施加，從而保護裝置免受潛在損壞。

TMUX6219屬於精密開關和多工器裝置系列。這些裝置具有極低的導通及關斷漏電流和低電荷注入，適合用於高精度測量應用。

特點

  • 符合AEC-Q100汽車應用標準 (TMUX6219-Q1)
    • 裝置溫度等級1：環境運作溫度：-40°C至125°C
  • 雙電源供應範圍：±4.5V至±18V
  • 單電源供應範圍：4.5V至36V
  • 低導通電阻：2.1Ω
  • 低電荷注入：-10 pC
  • 高電流支援（最高值）：330 mA
  • 邏輯相容：1.8V
  • 失效安全邏輯
  • 軌對軌作業
  • 雙向訊號路徑
  • 先切斷後連接切換

應用

  • 工廠自動化與工業控制
  • 可程式邏輯控制器 (PLC)
  • 類比輸入模組
  • 半導體測試
  • AC充電（樁）站
  • 超音波掃描器
  • 病患監控和診斷
  • 光纖網路
  • 光學測試設備
  • 遠端無線電單元
  • 有線網路
  • 資料擷取系統
  • 瓦斯錶
  • 流量發射器

規格書

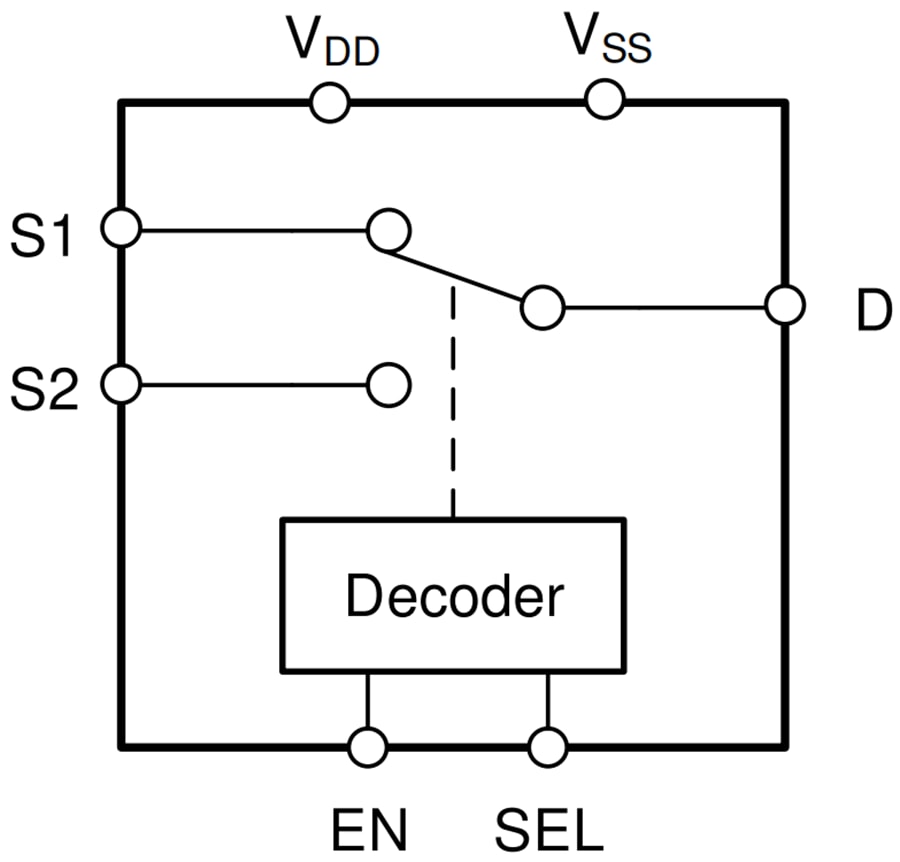

功能方塊圖

結構圖 - Texas Instruments TMUX6219/TMUX6219-Q1單通道2:1 (SPDT) 開關
發佈日期: 2021-03-03 | 更新日期: 2025-06-12
