Texas Instruments TCAL6416 I²C匯流排/SMBus I/O擴展器

Texas Instruments TCAL6416 I2C匯流排/SMBus I/O擴展器提供適用於兩線雙向I2C匯流排（或SMBus）通訊協定的通用平行輸入/輸出 (I/O) 擴充解決方案。TCAL6416的I2C匯流排側 (VCCI) 的供應電壓為1.08V至3.6V，P連接埠側 (VCCP) 的供應電壓範圍為1.08V至3.6V。

TI TCAL6416 I2C匯流排/SMBus I/O擴展器提供100 kHz（標準模式）、400 kHz（快速模式）和1 MHz（快速模式+）等I2C的時脈頻率。在開關、感測器、按鈕、LED、風扇等需要額外I/O的情況下，本裝置可提供一個簡易的解決方案。

TCAL6416具有敏捷I/O連接埠，其中包含設計用於強化I/O速度、功耗和EMI效能的額外功能。此裝置還有其他功能，包括可設定輸出驅動強度、可設定上拉和下拉電阻器、可鎖存輸入、可遮罩式中斷、中斷狀態暫存器以及可設定漏極開路或推挽輸出。

特點

  • 作業供應電壓範圍：1.08V至3.6V
  • 允許1.2V、1.8V、2.5V和3.3V I2C匯流排與p連接埠之間的雙向電壓位準轉換和GPIO擴展
  • 低待機耗電量，1.8V時的典型值為1 µA
  • 1 MHz I2C匯流排快速模式+
  • 硬體位址腳位，允許同一個I2C、SMBus匯流排連接兩個裝置
  • 低態動作重設輸入 (RESET)
  • 漏極開路的低態動作中斷輸出 (INT)
  • 輸入或輸出組態暫存器
  • 極性反轉暫存器
  • 可設定I/O驅動強度暫存器
  • 上拉和下拉電阻器組態暫存器
  • 內部開機重置
  • SCL或SDA輸入的雜訊濾波器
  • 閂鎖輸出具有高電流驅動最大能力，可直接驅動LED
  • 閂鎖效能超過100 mA，符合JESD 78，Class II標準
  • ESD保護標準高於JESD 22
    • 4000V人體放電模式 (A114-A)
    • 1000V裝置充電模式 (C101)

應用

  • 伺服器
  • 路由器（電信交換設備）
  • 個人電腦
  • 個人電子裝置
  • 工業自動化
  • 遊戲機
  • 搭載GPIO受限之處理器的產品

簡化配置圖

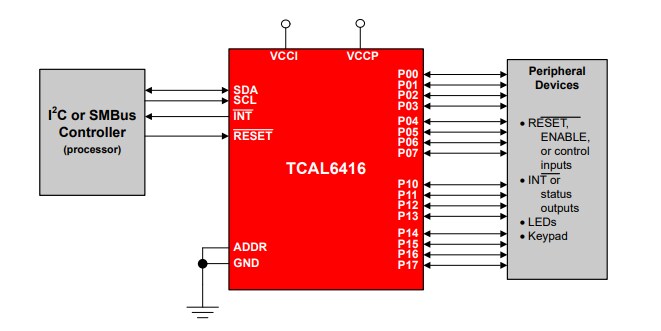

電路圖 - Texas Instruments TCAL6416 I²C匯流排/SMBus I/O擴展器

典型應用示意圖

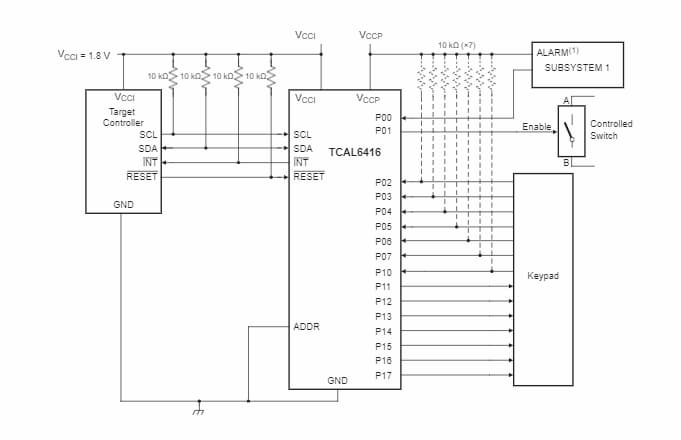

應用電路圖 - Texas Instruments TCAL6416 I²C匯流排/SMBus I/O擴展器
發佈日期: 2022-12-21 | 更新日期: 2022-12-27
