Texas Instruments SIMPLE SWITCHER®裝置
屢獲獎項肯定且耐用的電源轉換器模組、穩壓器及控制器系列，包括微型Nano解決方案。
|
SIMPLE SWITCHER®功率模組
|
無論應用需要出色的EMI和散熱效能、高輸出電流、高輸出電壓、通過嚴苛條件測試或標準功能組合，TI SIMPLE SWITCHER®功率模組均提供採用小型易用封裝且適合各種應用的多合一功率解決方案。
所有功率模組均包含
- 整合式屏蔽型電感器
- 精準啟用、外部軟啟動和定序追蹤
- 出類拔萃的散熱效能
- 低輸出電壓漣波
- 標準接面溫度級：-40°C至+125°C
- 不同負載電流下腳位對腳位相容
- 簡單易用的封裝，單一外露銅底部
- 通過EN55022 (CISPR22) Class B輻射與傳導EMI標準
SIMPLE SWITCHER功率模組選擇表
SIMPLE SWITCHER® Nano模組適合空間有限的應用。採用Nano模組，能為有空間和高度限制的應用縮小從中間電壓導軌到負載點的電路板面積，同時提升系統效能。
零件編號 | 輸入
電壓
| 最大輸出
電流 |
可調整
輸出電壓 |
封裝
尺寸 |
其他
資訊
|
| LMZ20501 |
2.7至5.5V |
1A |
0.8至3.6V |
3.5x3.5x1.75mm |
瞭解更多
|
| LMZ20502 |
2.7至5.5V |
2A |
0.8至3.6V |
3.5x3.5x1.75mm |
| LMZ21700 |
3.0至17V |
650mA |
0.9至6.0V |
3.5x3.5x1.75mm |
瞭解更多
|
| LMZ21701 |
3.0至17V |
1A |
0.9至6.0V |
3.5x3.5x1.75mm |
| LMZ10500 |
2.7至5.5V |
650mA |
0.6至3.6V |
2.6x3.0x1.5mm |
瞭解更多 |
| LMZ10501 |
2.7至5.5V |
1A |
0.6至3.6V |
2.6x3.0x1.5mm |
LMZ3 SIMPLE SWITCHER功率模組將DC/DC轉換器、電感器和被動元件整合至小巧輕薄的QFN封裝。只需最少3個外部元件，即可實現高效能且高密度的負載點設計，電路設計極為精簡。
零件編號 |
輸入電壓 |
最大輸出
電流 |
可調整
輸出電壓 |
封裝尺寸
|
其他
資訊
|
| LMZ30602 |
2.95至6.0V | 2A |
0.8至3.6V |
9.0x11x2.8mm |
瞭解更多 |
| LMZ30604 |
2.95至6.0V |
4A |
0.8至3.6V |
9.0x11x2.8mm |
| LMZ30606 |
2.95至6.0V | 6A |
0.8至3.6V |
9.0x11x2.8mm |
| LMZ31503 |
4.5至14.5V |
3A |
0.8至5.5V |
9.0x15x2.8mm |
| LMZ31506 |
4.5至14.5V |
6A |
0.6至5.5V |
9.0x15x2.8mm
|
| LMZ31506H |
4.5至14.5V |
6A |
1.2至5.5V |
9.0x15x2.8mm |
| LMZ31520 |
3.0至14.5V |
20A |
0.6至3.6V |
15x16x5.8mm |
| LMZ31530 |
3.0至14.5V |
30A |
0.6至3.6V |
15x16x5.8mm |
| LMZ31704 |
2.95至17V |
4A |
0.6至5.5V |
10x10x4.3mm |
| LMZ31707 |
2.95至17V |
7A |
0.6至5.5V |
10x10x4.3mm |
| LMZ31710 |
2.95至17V |
10A |
0.6至5.5V |
10x10x4.3mm |
| LMZ34002 |
4.5至40V |
2A |
-3.0至-7.0V |
9.0x11x2.8mm |
| LMZ34202 |
4.5至42V |
2A |
2.5至7.5V |
10x10x4.3mm |
| LMZ35003 |
7.0至50V |
2A |
2.5至15V |
9.0x11x2.8mm |
| LMZ36002 |
4.5至60V |
2A |
2.5至7.5V |
10x10x4.3mm |
LMZ1 SIMPLE SWITCHER導線式功率模組適合需要標準功能組合的應用。LMZ1系列所有的功率模組均具備精準啟用腳位和軟啟動腳位。LMZ1420x功率模組為簡單易用的降壓DC-DC解決方案，具備優異的功率轉換效率、線路和負載調節，以及輸出準確度。
LMZ2 SIMPLE SWITCHER功率模組的輸出電流最高可到10A，還有可適用於高電流中間電軌、FPGA和雜訊敏感應用的其他功能。這些裝置亦具備頻率同步腳位，可控制內部電路的切換頻率，還有電流共享腳位，可並聯多個功率模組，達到最高60A的輸出電流。
專用功率模組
高輸出電壓功率模組
LMZ1420xH SIMPLE SWITCHER功率模組的輸出電壓範圍介於5V至30V，另外，LMZ1360xH和LMZ2360xH模組的輸出電壓範圍則介於3V至16V。這些功率模組極適合用於中間電軌轉換、為風扇或其他非傳統負載點類型供電，以及需要-6V以下電壓的感測應用。
延伸溫度 (EXT) 功率模組
SIMPLE SWITCHER EXT功率模組能在最嚴苛的條件下提供出色效能，可保證延伸的環境溫度範圍最低至-55ºC，衝擊與震動效能符合軍事級MIL-STD-883標準。
延伸溫度與高輸出電壓功率模組
|
SIMPLE SWITCHER®控制器
|
Texas Instruments SIMPLE SWITCHER®控制器為簡單易用且經過簡化的降壓功率控制器，能在典型應用中提供最高12A的輸出電流。SIMPLE SWITCHER控制器系列採用同步架構，效率最高可達93%，可驅動最高1MHz的切換頻率，並支援6至42V廣泛的輸入電壓範圍。

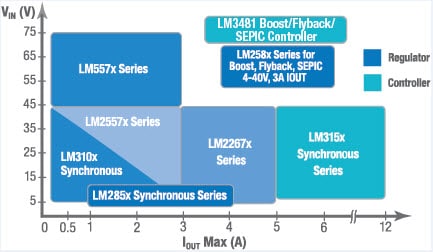

SIMPLE SWITCHER穩壓器/控制器選擇指南
同步

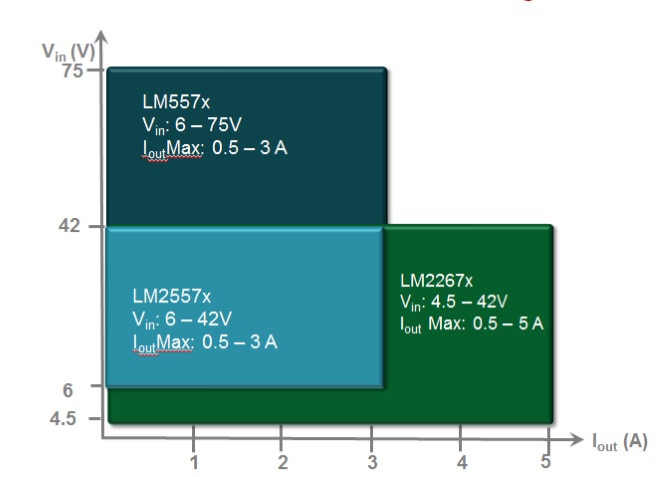

非同步
LM315x控制器
TI LM3151 / LM3152 / LM3153 SIMPLE SWITCHER控制器可在6V至42V的輸入電壓範圍內運作，固定輸出電壓為3.3V，可選擇250kHz、500kHz和750kHz的切換頻率。LM3150提供可調整輸出，最高至1MHz。這些SIMPLE SWITCHER控制器採用恆定導通時間 (COT) 架構，含專有的模擬漣波模式 (ERM) 控制，可使用低ESR輸出電容器，縮小解決方案的整體尺寸，減少輸出電壓漣波。這些同步降壓控制器專門設計用於電信、網路設備、保全監控和其他應用。
LM315x系列控制器隨附完整的設計工具組，能協助設計流程的每個步驟，包括：WEBENCH工具提供的完整支援，可供選擇的外部元件，包含MOSFET選項、電子與熱模擬及電路板評估。
LM315x系列僅需最少11個外部元件便能完成設計，恆定導通時間 (COT) 架構亦有助於簡化設計流程。此COT架構不需配備補償電路仍能持續提供固定輸出電壓和頻率。
LM315x產品特色
- 彈性且有效率
- 更精巧的解決方案尺寸
- 申請專利中的模擬漣波模式，可使用低ESR輸出電容器，縮小整個解決方案的尺寸，減少輸出電壓漣波
- 為市場上材料清單成本最低的控制器解決方案
- 外露焊盤的TSSOP-14封裝
- 負載電流：最高12A
- 輸入電壓：6V至42V
進一步瞭解LM315x系列SIMPLE SWITCHER®控制器
LM3481控制器
LM3481為多功能的低側N-FET高效能控制器，可用來切換穩壓器。其適用於需要低側FET的拓撲，例如升壓、返馳、SEPIC等。LM3481能在非常高的切換頻率下運作，進而有助於縮小整個解決方案的尺寸。LM3481可透過單一的外部電阻器或與外部時脈同步，將切換頻率切換為100 kHz至1 MHz之間的任意頻率。電流模式控制提供了優異的頻寬與瞬態回應，還有逐週期電流限制功能。電流限制可用單一的外部電阻器設定。
重要規格
- 2.97V至48V寬廣的供應電壓範圍
- 100 kHz至1 MHz可調整並同步的時脈頻率
- 最少只需總共11個元件
- ±1.5%（過熱）內部參考
- 10 µA關機電流（過熱）
進一步瞭解LM3481 Series SIMPLE SWITCHER®控制器
|
WEBENCH® Designer
|
Texas Instruments WEBENCH® Designer是獨一無二的強大線上工具，用於快速設計出自訂功率、照明、濾波、時脈、感測電路。此免費易用的線上工具協助設計師創造、最佳化及模擬其獨特規格的設計，並能讓設計師在將設計付諸生產之前，在設計、系統及供應鏈層級上根據價值加以權衡取捨。Mouser支援整個設計程序，並可連結至我們豐富的庫存產品。
建立您的WEBENCH™設計
|
|
