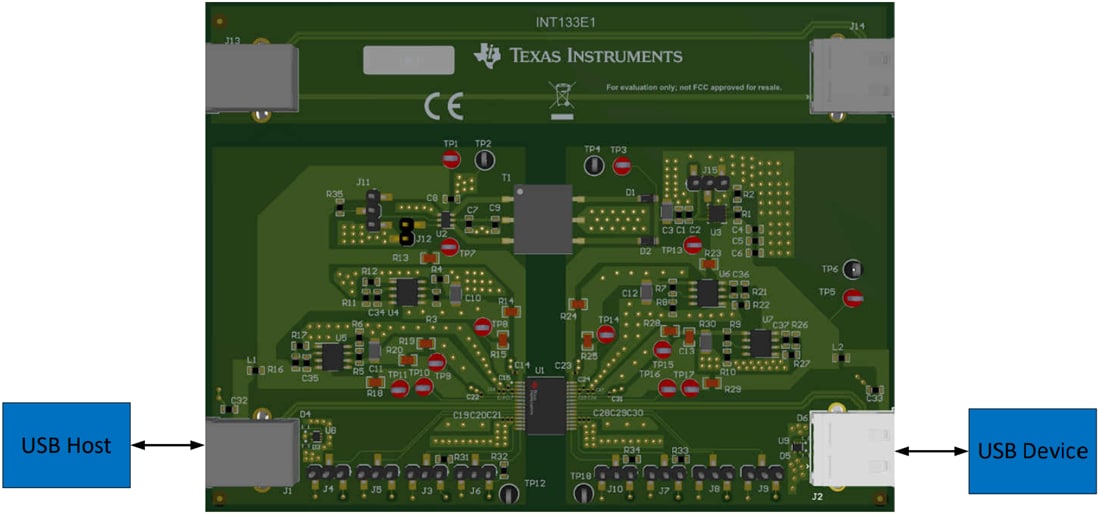

Texas Instruments ISOUSB211DPEVM中繼器評估模組

Texas Instruments ISOUSB211DPEVM中繼器評估模組 (EVM) 可讓使用者在將裝置整合到使用者的設計之前，為ISOUSB211裝置進行完整評估。評估模組可由各種電源供電，包括經過穩壓的電源供應器、USB2.0連接器和DC變壓器。因此，評估模組包含一個變壓器驅動器 (SN6501)、一個變壓器 (CMP-0030614-1) 和五個可調整式輸出LDO（TPS76701和TPS73701）。此評估模組可配置為使用隨附的LDO為3.3V和1.8V電源供應器供電，或繞過這些外部LDO並使用內部LDO為3.3V和1.8V電源供應器供電。評估模組可配置為在有或沒有外部LDO的情況下作業。此評估模組可用於驗證ISOUSB211資料表中的許多參數，例如資料傳輸速率、耗電量等。部分資料表規格需要不同於Texas Instruments ISOUSB211DPEVM的測試設定組態，因此如果未修改，將無法從評估模組驗證這些規格。範例參數包含最大資料傳輸速率、傳播延遲和其他計時規格。
