Texas Instruments ISO154x/ISO154x-Q1 Low-Power Bidirectional Isolators

Texas Instruments ISO154x/ISO154x-Q1低功率雙向隔離器

Texas Instruments ISO154x/ISO154x-Q1低功率雙向隔離器相容於I²C介面，這些TI裝置具備邏輯輸入與輸出緩衝區，利用TI電容隔離技術使用二氧化矽(SiO2)障壁加以隔離。搭配隔離電源供應器使用時，IS0154x/ISO154x-Q1能阻隔高電壓並隔離接地，也可防止雜訊電流進入本機接地，以免干擾和損壞敏感的電路。相較於光電耦合器，這項隔離技術可提供更佳的功能、效能、尺寸及更低的耗電量。ISO154x/ISO154x-Q1具備完全隔離的I²C介面，可安裝至小尺寸外型。ISO1540/-Q1具備兩個隔離的雙向通道可供時鐘與資料線路使用，ISO1541/-Q1則提供一個雙向資料通道及一個單向時鐘通道。ISO1541/-Q1可用於單一主控裝置的應用，ISO1540/-Q1則適用於多個主控裝置的應用。ISO154x-Q1裝置符合AEC-Q100汽車應用標準。

產品特色
  • 雙向隔離、I2C相容、通訊
  • 最高支援1MHz作業
  • 3V至5.5V供電壓範圍
  • 通道數量：2
  • 絕緣額定值(VRMS)：2500
  • 資料傳輸率 (Mbps)：1
  • 漏極開路輸出3.5mA Side 1和35mA Side 2汲極電流能力
  • -40°C至125°C的作業溫度
  • ±50kV/µs瞬態抗擾性(典型值)
  • 所有腳位均具備4kV的HBM ESD保護；匯流排腳位為8kV
應用
  • 隔離式I2C匯流排
  • SMBus和PMBus介面
  • 漏極開路網路
  • 馬達控制系統
  • 電池管理
  • I2C位準轉移

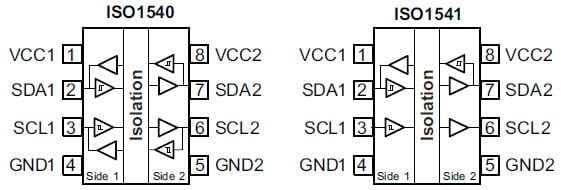

功能組態
Functional Block Diagrams
開發工具
ISO154xEVM Evaluation Module

Texas Instruments ISO154xEVM評估模組的設計是，讓使用者評估TI ISO154x系列3kV I²C隔離器的電子參數效能與功能，這些隔離器採用TI電容隔離技術為基礎。ISO154xEVM評估模組可用來評估ISO1540與ISO1541。
MSP-ISO Isolation Adapter Board

Texas Instruments MSP-ISO隔離轉接板是一款方便易用的插入式模組，MSP430 LaunchPad開發人員可利用此轉接板在偵錯與目標電路之間加入電流隔離。此功能極為重要，因為偵錯電路可能對MSP430微控制器的類比訊號測量造成不良影響。Texas Instruments的MSP430 LaunchPad™開發套件能為eZ-FET偵錯探針與電路板的MCU目標區段之間所有訊號提供隔離邊界，包括電源與資料。
