TI DLP4500數位微鏡裝置
Texas Instruments DLP4500數位微鏡裝置 (DMD) 是一款數位控制的MOEMS（微光學機電系統）空間光調變器 (SLM)。TI DLP4500可搭配適當的光學系統，用來調節射入光線的振幅與方向。DLP4500可用速度、準確度與效率建立光線模式。此TI DMD從架構來看為可閂鎖式、輸入電子/輸出光學的半導體裝置。DLP4500的架構極適合用於3D掃描或結構化照明、擴增實境、顯微鏡、醫療儀器和光譜等測量的應用。DLP4500實際尺寸精巧，適用於注重小尺寸外型和低成本的可攜式設備。

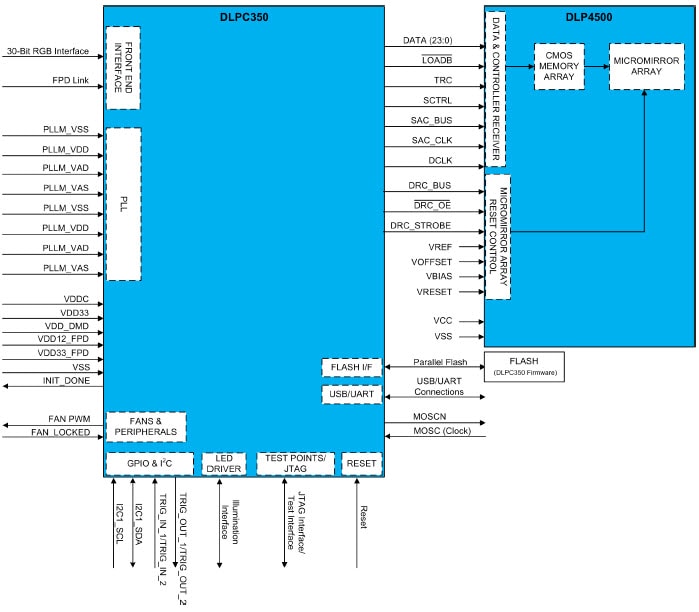

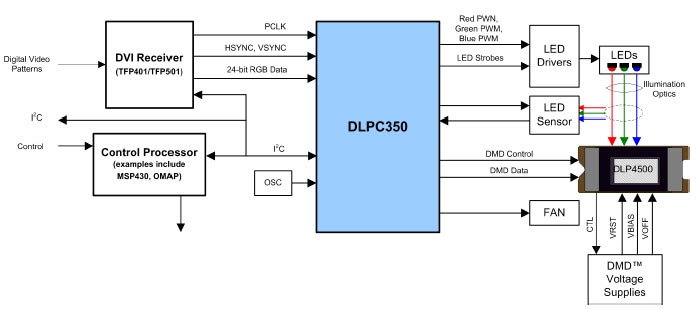

DLPC350數位控制器為DLP® 0.45 WXGA晶片組其中一項元件，支援DLP4500數位微鏡裝置的穩定操作。TI DLPC350控制器提供便利的多功能介面，可連接使用者電子裝置與DMD，提供高速的圖形速率，還能提供多重輸入解析度的LED控制和資料格式化。DLPC350也能輸出觸發器訊號，與攝影機、感測器或其他周邊同步顯示圖形。此TI數位控制器有助於將DLP® 0.45 WXGA晶片組整合至小尺寸外型和低成本的光線轉向應用之中。
|
Default player to use for videos embedded on Mouser.com.
|
DLP4500產品特色
- 0.45吋 (11.43mm) 對角微鏡陣列
- 912 × 1140陣列的鋁質微米尺寸反射鏡
- 7.6µm微鏡間距
- ±12°微鏡傾斜角度（相對於平面狀態）
- 側邊照明，可達到最佳效率
- 3µs微鏡交錯時間
- 高效率的可見光 (420nm-700nm)：
- 窗口穿透率97%（一次通過，穿過兩個窗口表面）
- 微鏡反射率89.4%
- 陣列繞射效率86%
- 陣列填充係數92%
- 極性獨立
- 最高達WXGA解析度 (1280 x 800) 寬廣長寬比顯示器
- 24位元、雙資料速率 (DDR) 輸入資料匯流排
- 80MHz至120MHz輸入資料時脈速率
- 整合式微鏡驅動器電路
- 支援-10°C至70°C
- 9.1mmx20.7mm封裝面積
- 專用的DLPC350控制器，有助於穩定操作
|
DLP4500應用
- 機器視覺
- 工業檢查
- 3D掃描
- 3D光學測量
- 自動指紋辨識
- 臉部辨識
- 擴增實境
- 互動式顯示器
- 資訊疊加
- 光譜學
- 化學分析儀
- 醫療儀器
- 光刺激
- 虛擬量表
|
|
|
|
 |
發佈日期: 2013-08-12
| 更新日期: 2022-03-11
