Texas Instruments BQ25175獨立單節線性電池充電器
Texas Instruments BQ25175獨立單節800 mA線性電池充電器為適用於單節鋰離子電池與鋰聚合物電池的整合式設計。BQ25175具備單一電源輸出功能，可為電池充電。只要平均系統負載可在安全充電時間內讓電池充飽電，即可讓系統負載與電池並聯。當系統負載與電池並聯時，系統和電池將共享充電電流。
TI BQ25175獨立單節800 mA線性電池充電器支援鋰離子/鋰聚合物電池的三相充電，包括用於恢復全放電電池的預充電、用於充飽大部分電量的快充恆定電流，以及可達完整容量的電壓調節。在所有的充電階段中，內部控制迴圈會監控IC接點溫度；如果超過內部溫度閾值TREG，充電電流就會降低。
BQ25175提供完全整合式充電器功率級與充電電流感應功能。充電器功能具備高精準度的電流和電壓調節迴路、充電狀態顯示，和自動充電終止功能。還能透過外部電阻器設定快速充電電流。預充電和結束電流閾值也會追蹤快速充電電流設定。
特點
- 輸入電壓最高可容許30V
- 低耗電量的自動睡眠模式
- 電池漏電流：350 nA
- 充電停用時輸入漏電流為80 µA
- 支援單節鋰離子電池和鋰聚合物電池
- 固定4.35V電池調節電壓
- 外部電阻器可程式操作
- ISET可設定介於10 mA至800 mA之間的充電電流
- 整合故障保護
- 過電壓保護：6.6V IN
- 過電流保護：1000 mA
- 過熱調節：125°C；過熱關機保護：150°C
- OUT短路保護
- ISET腳位短路/開路保護
- 充電功能
- 預充電電流：ISET的20%
- 結束電流：ISET的10%
- NTC熱敏電阻輸入可監控電池溫度
- 冷熱溫度充電停用
- 20%ISET時以低溫充電
- TS腳位可控制充電功能
- 用於指示狀態和故障地漏極開路輸出
- 高精準度
- 充電電壓精準度：±0.5%
- 充電電流精準度：±10%
應用
- 智慧型追蹤器
- 全無線頭戴裝置
- 智慧遙控器
- 脈搏血氧儀
- 血糖監測器
相關評估模組
Texas Instruments bq25175EVM Charger Evaluation Module (EVM)
Evaluate and test the various operating modes of the bq25175, a Li-ion/Li-poly battery charger.

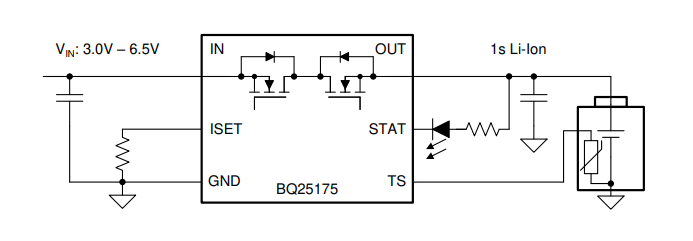

簡化配置圖
發佈日期: 2022-03-14
| 更新日期: 2022-07-19
