Texas Instruments AM574x Sitara處理器
Texas Instruments AM574x Sitara處理器透過全面整合式混合處理器解決方案的靈活性，提供高處理性能。處理器具有透過高度整合的周邊設備及加密加速，實現可編程視訊處理。
雙核心Arm® Cortex®-A15 RISC CPU，搭載Arm® Neon™擴充功能和兩個TI C66x VLIW浮點DSP核心，提供可程式功能。雙核心Arm讓開發人員能將控制功能與DSP和協同處理器上設定的其他演算法加以隔離，從而降低系統軟體的複雜度。
AM574x處理器是專為滿足密集處理需求所設計，適用於現代的嵌入式產品。
特點
- 双Arm® Cortex®-A15微處理器子系統
- 最多兩個C66x浮點VLIW DSP
- 物件碼與C67x和C64x+完整相容
- 每循環最多32個16 × 16位元固定點乘法器
- 最高2.5 MB晶片內建L3 RAM
- 兩個DDR3/DDR3L記憶體介面 (EMIF) 模組
- 支援最高DDR3-1333的傳輸速率
- 每個EMIF支援最高2GB
- 主要EMIF支援ECC
- 2個雙核Arm® Cortex®-M4協同處理器（IPU1和IPU2）
- 最多兩個嵌入式視覺引擎 (EVE)
- IVA-HD子系統
- 支援H.264編解碼器的4K編碼與解碼 (15 fps)
- 其他編解碼器最高到1080p60
- 顯示子系統
- Full-HD視訊（1920 × 1080p，60 fps）
- 多重視訊輸入與視訊輸出
- 2D和3D圖形
- 顯示控制器具備DMA引擎和最多三個管線
- HDMI™編碼器：HDMI 1.4a和DVI 1.0相容
- 2個雙核心可程式即時單元和工業通訊子系統 (PRU-ICSS)
- 2D圖形加速器 (BB2D) 子系統
- Vivante® GC320核心
- 視訊處理引擎 (VPE)
- 雙核心PowerVR® SGX544 3D GPU
- 安全開機支援
- 硬體執行信任根
- 客戶可程式的金鑰和OTP資料
- 支援接管保護、IP保護，和防回滾保護
- 支援加密加速
- 支援加密核心
- AES – 128/192/256位元金鑰大小
- 3DES – 56/112/168位元金鑰大小
- MD5、SHA1
- SHA2 – 224/256/384/512
- 真實隨機數字產生器
- 支援DMA
- 支援加密核心
- 偵錯安全性
- 由加密軟體控制的偵錯存取
- 安全感知偵錯
- 支援可信賴執行環境 (TEE)
- 以Arm TrustZone為基礎的TEE
- 支援多樣化的防火牆隔離
- 加密DMA路徑與互連
- 加密監視/計時器/IPC
- 兩個視訊輸入埠 (VIP) 模組
- 支援最多八個多工輸入埠
- 通用型記憶體控制器 (GPMC)
- 增強型直接記憶體存取 (EDMA) 控制器
- 2埠Gigabit乙太網路 (GMAC)
- 十六個32位元一般用途計時器
- 32位元MPU監視計時器
- 五個積體電路匯流排 (I2C) 連接埠
- HDQ™/1-Wire®介面
- 十個可設定式UART/IrDA/CIR模組
- 四個多通道序列周邊介面 (McSPI)
- Quad SPI介面 (QSPI)
- SATA Gen2介面
- 八個多通道音訊序列連接埠 (McASP) 模組
- SuperSpeed USB 3.0雙重角色裝置
- 高速USB 2.0雙重角色裝置
- 四個多媒體卡/安全數位/安全數位輸入和輸出介面 (MMC™/SD™/SDIO)
- PCI Express® 3.0子系統，提供兩個5-Gbps通道
- 一個2通道Gen2相容連接埠
- 或兩個1通道Gen2相容連接埠
- 最多兩個控制器區域網路 (CAN) 模組
- CAN 2.0B通訊協定
- 模組化控制器區域網路 (MCAN) 模組
- CAN 2.0B通訊協定，含可用的FD
- （彈性資料傳輸速率）功能
- 最多247個一般用途I/O (GPIO) 腳位
- 電源、重置和時脈管理
- 晶片內建偵錯，採用CTools技術
- 28nm CMOS技術
- 23 mm × 23 mm，0.8 mm間距，760腳位BGA (ABZ)
應用
- 工業通訊
- 人機介面 (HMI)
- 自動化與控制
- 高效能應用
- 其他一般用途

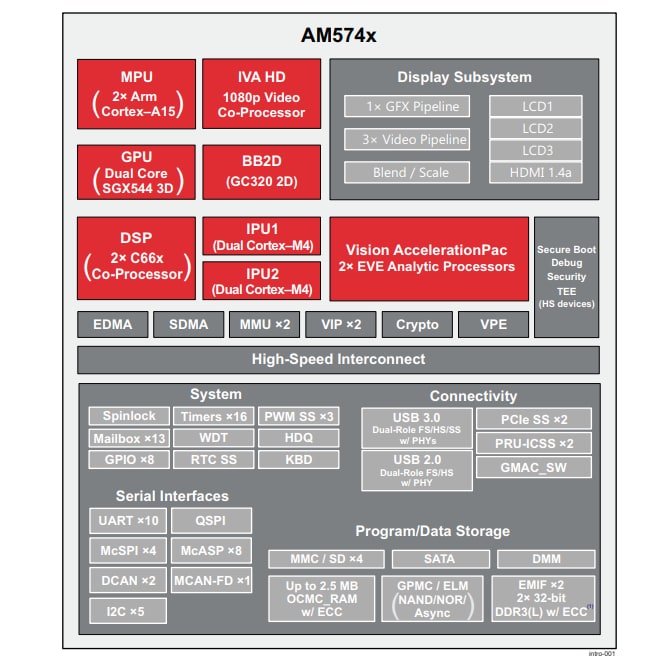

方塊圖
