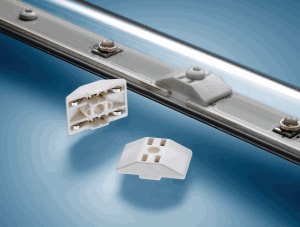

TE Connectivity板對板下旋式跳線組件能為串連的印刷電路板提供兩塊鄰近印刷電路板之間的電氣連接。 此組件採用2位置連接組件，能透過螺絲固定於散熱器 (或基座) 並裝配到寬度為16.50mm的PCB上，確保連接器組件的觸點完全插穩入PCB焊墊。 TE Connectivity板對板下旋式跳線組件適合T8-T12螢光燈再整裝 LED燈泡、LED照明燈條和控件，以及發光字。

說明
板對板下旋式跳線組件能為串連的印刷電路板提供兩塊鄰近印刷電路板之間的電氣連接。

應用
T8-T12 螢光燈再整裝LED燈泡
LED照明燈條
LED照明控件
發光字

電氣
操作電流：5 AMPS
操作電壓：250VAC/250VDC
介電層耐電壓強度：1500 VAC

材料
觸點：鍍錫銅合金
外殼：符合UL 94 V0標準熱塑料
獲ETL認證 (檔案編號3178692CRT-001)，符合UL (1977)標準

機械
操作溫度：-40ºC至105ºC
配接次數：10次
下旋式扭力：0.11Nm [0.97 Lb-ln] (最大值)

標準及規格
114-13260：下旋式跳線組件應用規格
108-2392：下旋式跳線組件產品規格

主要特點

• 2位置連接組件
• 連接器組件能透過螺絲固定於散熱器並裝配到鄰近的印刷電路板上，其電氣觸點完全插穩入印刷電路板焊墊
• 連接器組件能裝配到寬度為16.50mm [.650]印刷電路板
• 7.0mm [.276]印刷電路板間距
• 連接器組件具有配準功能，能對準印刷電路板的開孔
• #6螺絲（需另購）可用於將連接器 組件固定於散熱器或基座的螺絲孔。
• #6螺絲需具有鍍鋅或相同等級的保護塗層，以防止鏽蝕
• 客戶自備#6螺絲
• 管式包裝組件
• 符合RoHS規定

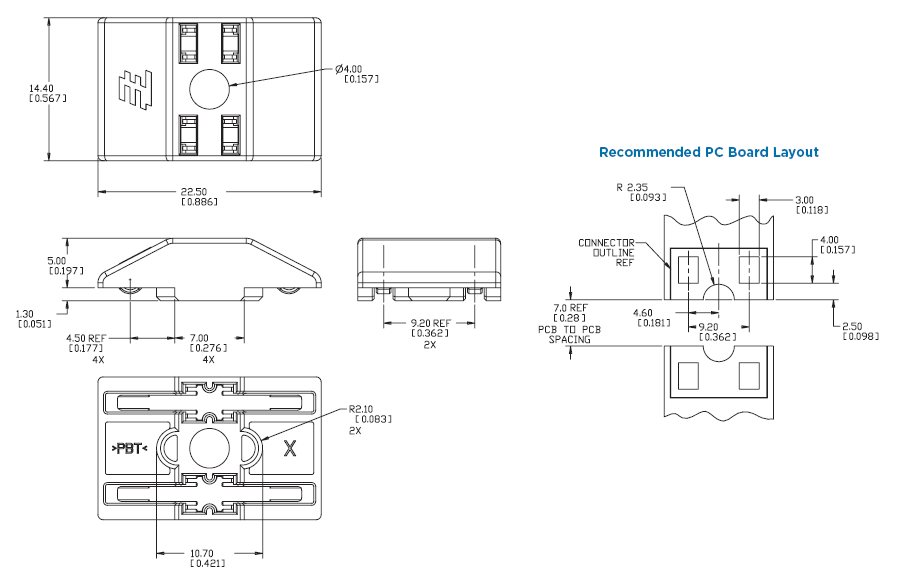

產品尺寸
