TE Connectivity 電源三重鎖連接器系統

TE Connectivity電源三重鎖 (POWER TRIPLE LOCK) 連接器系統提供三種鎖定方式，其強化設計符合市場對改善連接器於電源與訊號應用上穩定性和可靠度的需求。蓋子和插頭插配時可透過「鎖定」閂鎖發出的聲音確認，另外栓鎖周圍的導條可避免線路卡在栓鎖底下。選擇性的連接器定位保證 (CPA) 確保鎖定後POWER TRIPLE LOCK連接器系統不會意外鬆脫。選擇性的端子定位保證 (TPA) 功能確保接點完全插入外殼，並提供額外措施以避免接點退出。其他功能還包括耐高溫達150°C (302°F) 的外殼，和升級的無叉接點設計。

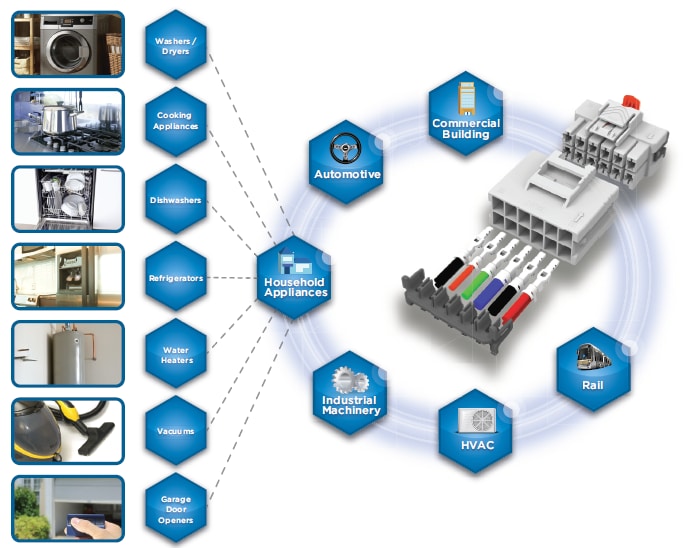

POWER TRIPLE LOCK連接器系統提供三級的外殼材料，包括標準耐溫105°C的V0材料、符合IEC60335的Glow Wire材料，以及耐高溫達150°C的材料。標準的105°C版適合用於家用電器及白色家電，高溫版適合工業及包括汽車等嚴峻環境的應用，Glow Wire版則適合在用於製造用途且需要符合IEC60335規範的區域。鍵控/顏色編碼可避免誤插組裝線。這些系列現在包含1-1969688-2、1-1969688-3、1-1969688-4和1-1969688-5的電源到板PCB插頭，提供2至5個針腳。

三級外殼材料

標準105°C版 - 原色、紫色、藍色、黃色
耐高溫達150°C的高溫版 - 淺灰色
Glow Wire版 - 深灰色、棕色、綠色、橘色

標準溫度

標準版材料為聚對苯二甲酸丁二酯 (PBT)，這是一種熱塑性工程聚合物（非尼龍），能延長各種家電的使用壽命。標準版材料額定溫度為105°C，使用原色、紫色、藍色或黃色。部分家電的基本連接器設計經25年以上未曾改變。電源三重鎖系統的設計可提供更為耐用的連接器系統，適合最新的設計用途。TE Connectivity開發的電源三重鎖連接器系統是一套可靠的連接器系統，可承受時間考驗。

高溫

高溫材料額定溫度為150°C，遠比105°C更高。使用額定溫度更高的材料，適合烹飪家電等高溫應用。高溫材料版為淺灰色，提供各種不同的鍵控選項，可避免誤插組裝線。電源三重鎖連接器系統適用於寬廣的溫度範圍，可符合包括商用、工業用和交通運輸業等不同應用的需求。

Glow Wire

Glow Wire（GWT、V0、NF 750°C）選項符合IEC 60335-1對無人看管家電的可燃要求，連接承載電流超過0.2安培以上。安全性是家電業最重視的要件。由於家電配線系統可能因人為誤用而發生過電流或短路故障，因此設立了防火要求，以用於評估及分類家電所用材料的可燃性等級。Glow Wire測試便是目前家電業所採用的其中一種要求。TE Connectivity所推出符合IEC 60335-1可燃要求的各種電源三重鎖產品提供深灰色、棕色、綠色、橘色。
