TE Connectivity OJS微型PCB繼電器

TE Connectivity的OJS微型PCB繼電器是一般用途的低功率PCB繼電器，具有額定10A/16A和200mW敏感線圈。這些PCB繼電器在觸點和線圈之間提供4000Vrms介電強度和7mm/11mm間隙/爬電。OJS PCB繼電器具有的最大運行/釋放時間為15ms/4ms，開關頻率為360次運行/小時。這些PCB繼電器可在5VDC至48VDC的線圈電壓範圍內運行，尺寸為18.2mm x 10.2mm x 14.8mm。典型應用包括照明、智能插頭、電源、電器和工業控制。

特點

  • 1極10/16A和1個Form A (NO)接點配置
  • 10A/16A額定電流，內建200mW敏感型線圈
  • 5VDC至48VDC線圈電壓範圍
  • 每小時360次操作切換頻率
  • 4000Vrms線圈對接點介電質強度
  • 15ms/4ms最大操作/釋放時間
  • 7mm/11mm間隙/漏電距離
  • 18.2mm x 10.2mm x 14.8mm小巧尺寸
  • 產品符合IEC 62368-1標準

應用

  • 照明
  • 智慧插頭
  • 電源供應器
  • 家電
  • 工業控制

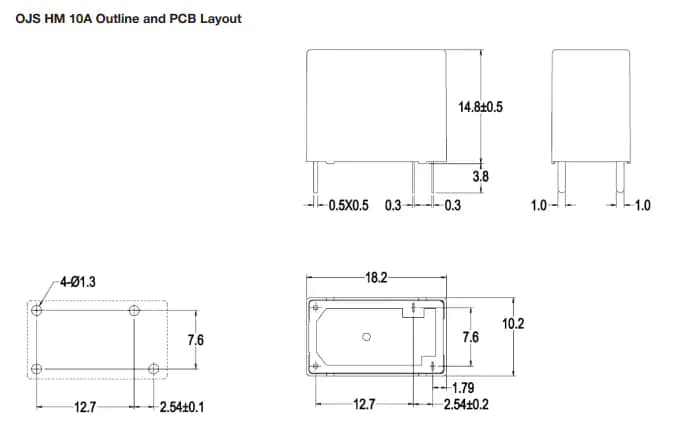

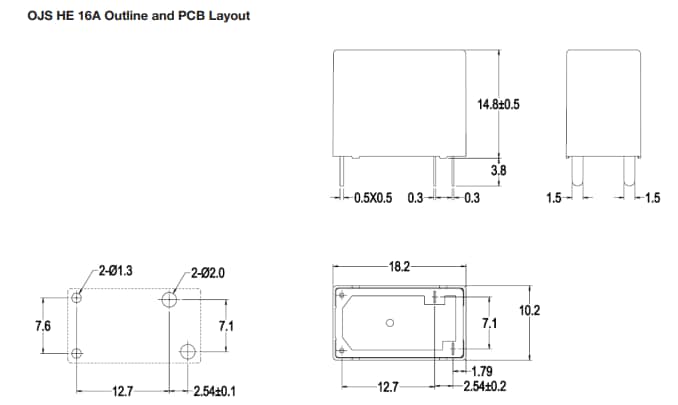

尺寸 (mm)

機械製圖 - TE Connectivity OJS微型PCB繼電器
機械製圖 - TE Connectivity OJS微型PCB繼電器
View Results ( 12 ) Page
零件編號 說明 線圈電壓 觸點額定電流 線圈電阻 線圈電流 功率消耗
2071556-6 通用繼電器 OJS-SS-105HMF,00000 24 VDC 10 A 125 Ohms 40 mA 200 mW
2071556-8 通用繼電器 OJS-SH-124HMF,00000 24 VDC 10 A 2.88 kOhms 80 mA 200 mW
2071556-4 通用繼電器 OJS-SS-112HMF, 00000 12 VDC 10 A 720 Ohms 17 mA 200 mW
1-2071556-1 通用繼電器 OJS-SS-105HEF,00000 5 VDC 16 A 56 Ohms 40 mA 450 mW
1-2071556-2 通用繼電器 OJS-SH-105HEF,00000 5 VDC 16 A 56 Ohms 40 mA 450 mW
2071556-1 通用繼電器 OJS-SS-112HEF,00000 12 VDC 16 A 320 Ohms 17 mA 450 mW
2071556-5 通用繼電器 OJS-SS-124HMF,00000 24 VDC 10 A 2.88 kOhms 80 mA 200 mW
1-2071556-0 通用繼電器 OJS-SH-124HEF,00000 24 VDC 16 A 1.28 kOhms 80 mA 450 mW
2071556-2 通用繼電器 OJS-SS-124HEF,00000 24 VDC 16 A 1.28 kOhms 80 mA 450 mW
2071556-3 通用繼電器 OJS-SH-112HEF,00000 12 VDC 16 A 320 Ohms 17 mA 450 mW
發佈日期: 2021-06-23 | 更新日期: 2022-10-27
