TE Connectivity / Potter & Brumfield SSR3三相固態繼電器
TE Connectivity的Potter & Brumfield SSR3三相固態繼電器具有三個獨立的單相固態繼電器，封裝在共用輸入的外殼中，同時為每個SSR供電。SSR3裝置在480 VAC時的額定負載範圍為10A至75A，有著獨特的廣泛元件編號範圍，包含AC和DC輸入選項。使用者可依降低佈線複雜性、縮短組裝時間和空間利用率等條件做選擇，特別是針對三相負載作業的應用。
特點
- 提供輕巧、省空間的面板解決方案
- 消除面板佈線的複雜性
- 能切換各種負載選項
- 縮短組裝時間
- LED指示燈
- 輸出
- SCR適用於中至高工業負載
- TRIAC適用於低工業負載
- 零電壓和隨機電壓開啟版本
- AC和DC輸入版本
- 安全罩符合IP20防護等級要求
- 面板安裝式
- 充填環氧樹脂
- UL94-V0級工程塑膠
- 外部MOV的瞬態電壓保護
應用
- 吹塑機
- 咖啡機
- 懸吊運送機
- 工業爐
- 馬達控制
- 塑膠射出機
規格
- 90VAC至280VAC/4VDC至32VDC輸入電壓範圍
- 10A至75A輸出負載範圍
- 48VAC至480VAC負載電壓範圍
- 4000Vrms最小光隔離電壓
- 溫度範圍
- 作業溫度範圍：-30°C至+80°C
- 儲存溫度範圍：-30°C至+100°C

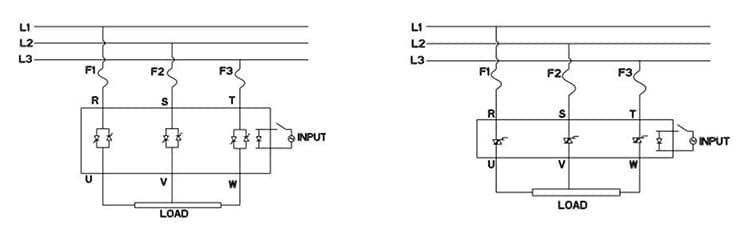

操作圖

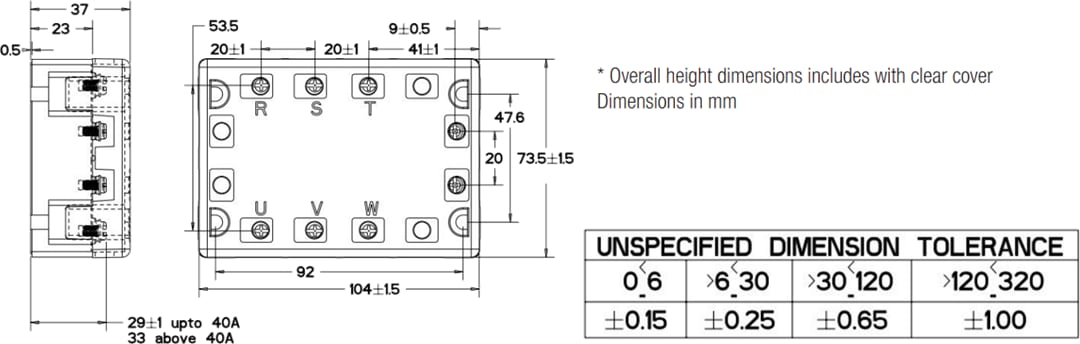

機械圖
發佈日期: 2021-06-16
| 更新日期: 2022-05-12
