EPCOS / TDK ERU 33扼流圈
EPCOS/TDK ERU 33扼流圈是PTH扁線高電流電感器，具有高額定電流和低DC電阻，適用於穿孔安裝。ERU 33扼流圈專為在100°C溫度時的32A至83A的極高飽和電流所設計，具有3.2 μH至10 μH的額定電感範圍、±12%的電感容差和<2 MHz的共振頻率。這些扼流圈也提供低矮設計、0.85 mΩ至1.2 mΩ的低DC電阻範圍和小尺寸。
特點
- 扁線繞組與磁芯之間的熱阻低
- 穿孔安裝
- 改善AC扼流圈的效能
- 改善導熱率
- 可輕鬆自訂
- 小尺寸
- 高額定電流
- 低矮設計
- 符合AEC-Q200 REV D和RoHS標準
- 提供盤裝封裝
應用
- 儲能扼流圈：
- 48V電路板網路轉換器的降壓/升壓扼流圈
- DC-DC轉換器
- 車載充電器輸入濾波器中的差分模式扼流圈
- 高電流和PoL電源供應器中的儲存及輸出扼流圈
規格
- 額定電感範圍：3.2 μH至10 μH
- 電感容差：±12%
- 共振頻率：<2 MHz
- 低DC電阻範圍：0.85 mΩ至1.2 mΩ
- 高飽和電流範圍：32A至83A
- 尺寸：33 mm x 33 mm x 15 mm
- 作業溫度：-40°C至150°C

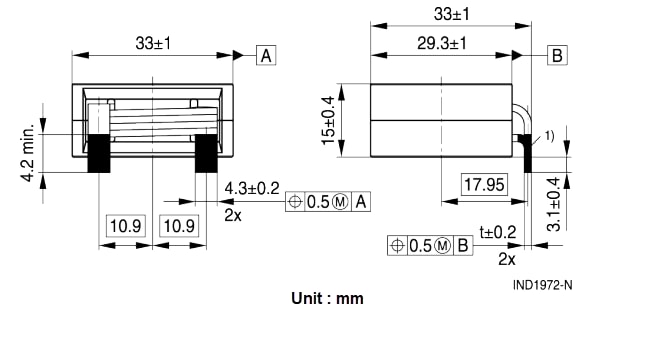

尺寸圖
影片
