TDK-Lambda CCG1R5/CCG3 1.5W/3W隔離式DC-DC轉換器

TDK-Lambda CCG1R5 1.5W和CCG3 3W隔離式DC-DC轉換器以4.5V至18V寬、9V至36V或18V至76V輸入範圍運行，輸出電壓為3.3V至30V。單個輸出型號可使用修整端子調節5%至+10%。TDK-Lambda CCG1R5和CCG3 DC-DC轉換器可在-40°C至+100°C的環境溫度下操作，並具有1500 VDC的輸入至輸出隔離電壓，可提供通孔和表面貼裝封裝。應用包括工業、測試/測量、通訊和廣播。

特點

  • 寬4:1輸入範圍
  • 支持雙路5V/12V、12V/24V或24V/48V系統電壓
  • 節省空間的封裝尺寸，15.7mm x 10.4mm x 11.5mm（長x寬x高）
  • 符合IEC 62368-1認證
  • 在高環境溫度下降低降額
  • 無矽質注塑
  • 非導電性黑色塑料外殼材料
  • 對流或強制空氣冷卻
  • 過電流、過電壓及過熱保護
  • 無需最小負載
  • 串聯操作
  • 5年保修

應用

  • 工業
  • 測試及測量
  • 通訊
  • 廣播

規格

  • 1.5W或3W輸出功率選項
  • 輸入電壓
    • 4.5V至18V
    • 9V至36V
    • 18V至76V
  • 標稱輸入時0.039A至1.158A輸入電流範圍
  • 效率：72%至85%
  • 3.3V、5V、12V和15V輸出電壓選項
  • ±2%輸出電壓公差
  • 400kHz開關頻率（固定）
  • 200mV紋波和雜訊
  • 最大外部負載電容選項
    • 3.3V至5V的220µF
    • 12V至15V為100µF
  • 0.02%/°C溫度係數
  • 溫度範圍
    • -40°C至+100°C環境運行
    • 最大變壓器：+112°C至+115°C
    • -55°C至+125°C儲存
  • 5%至95%相對濕度、非冷凝
  • 1500VDC或1000VAC耐受電壓持續1分鐘

影片

Mechanical Drawings

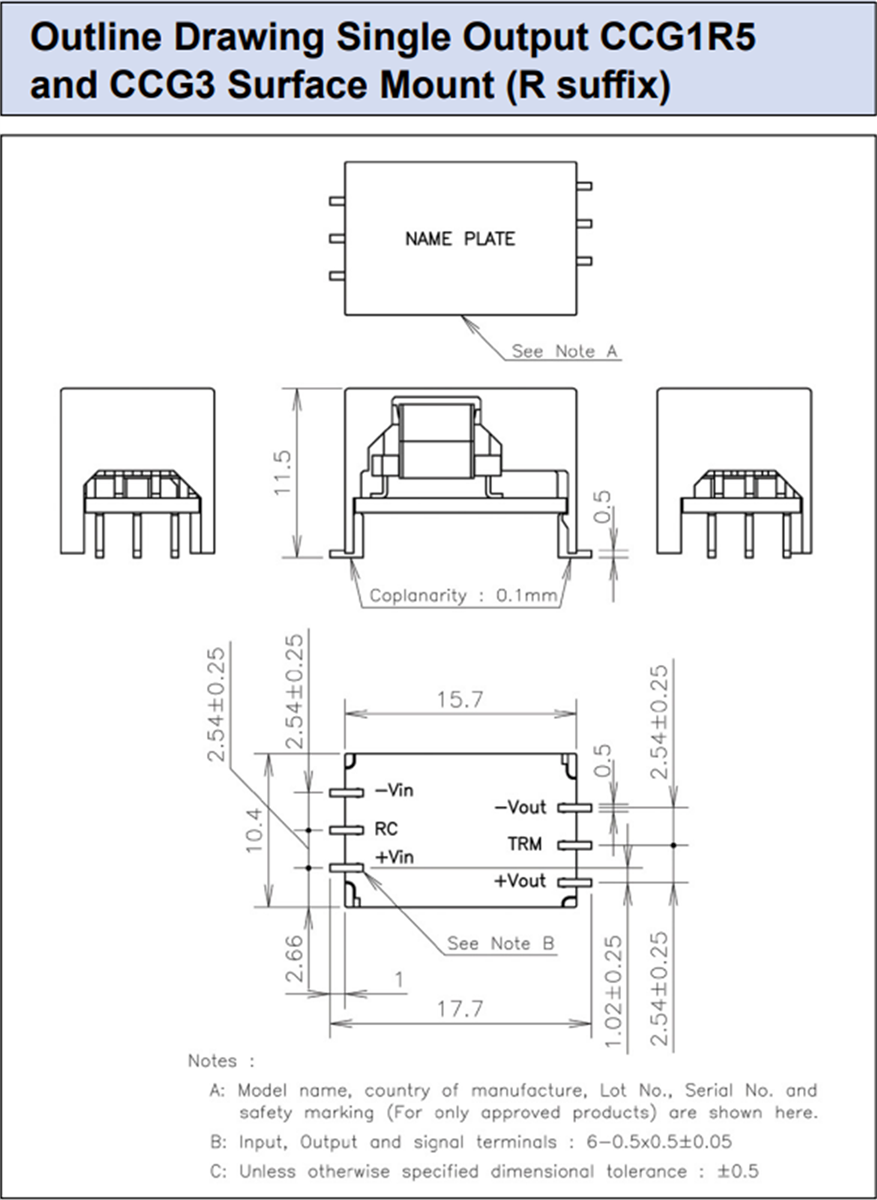

機械製圖 - TDK-Lambda CCG1R5/CCG3 1.5W/3W隔離式DC-DC轉換器
機械製圖 - TDK-Lambda CCG1R5/CCG3 1.5W/3W隔離式DC-DC轉換器

Associated Eval Board

TDK-Lambda CCG DC/DC Converter Evaluation Board

A quick and easy way to mount and test the CCG15 and CCG30 series isolated modules.

Learn More關於TDK-Lambda CCG DC/DC Converter Evaluation Board View Products與TDK-Lambda CCG DC/DC Converter Evaluation Board相關
發佈日期: 2022-02-01 | 更新日期: 2024-01-19
