STMicroelectronics BlueNRG-1藍牙低功耗(BLE)
無線系統單晶片STMicroelectronics BlueNRG-1藍牙低功耗(BLE)無線系統單晶片擴充獲獎BlueNRG網路處理器的功能。此款SoC可使用嵌入式Cortex M0執行使用者應用程式碼。
BlueNRG-1具有電源效率極高的整合無線電收發器，可用於信標等裝置頻繁使用的模式。BlueNRG-1在省電模式與主動模式之間快速轉換的能力可延長電池使用壽命。
另外，即使在充滿雜訊的環境中，RF輸出功率仍可大幅提升至+8dBm，確保清晰可靠的通訊，達到最佳效率。
產品特色
- 藍牙規格同時相容於主控、從屬及多種角色，以及單模藍牙低功耗系統單晶片
- 作業供應電壓範圍：1.7至3.6V
- 整合線性穩壓器與DC-DC降壓轉換器
- 作業溫度範圍：-40°C至105°C
- 高效能、超低功率Cortex-M0 32位元架構核心
- 可程式160KB快閃記憶體
- 含保留功能的24KB RAM（兩個12KB插槽）
- 1個UART介面
- 1個SPI介面
- 2個I2C介面
- 14或15個GPIO
- 2個多功能計時器
- 10位元ADC
- 看門狗與RTC
- DMA控制器
- PDM串流處理器
- 16或32MHz晶體振盪器
- 32kHz晶體振盪器
- 32kHz環式振盪器
- 電池電壓監控器與溫度感測器
- 外部射頻鏈路預算（最高96dB）
- 最高+8dBm可用輸出功率（於天線連接器）
- 精確的RSSI可控制功率
- 8.2mA最大TX電流（於0dBm、3.0V）
- 主動式BLE堆疊電流消耗量最低1μA（休眠模式）
- 相容於以下無線電頻率規定：ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15、ARIB STD-T66
- 透過UART預先編程開機載入器
- QFN32、WCSP34封裝選項
- 適用於汽車級認證的專屬可潤濕側翼QFN封裝
應用
- 汽車產品
- 手錶
- 健身、保健與運動
- 消費醫療
- 安全性/近接感應
- 遙控器
- 住家與工業自動化
- 輔助生活
- 行動電話周邊設備
- 照明
- 電腦周邊設備
|
|

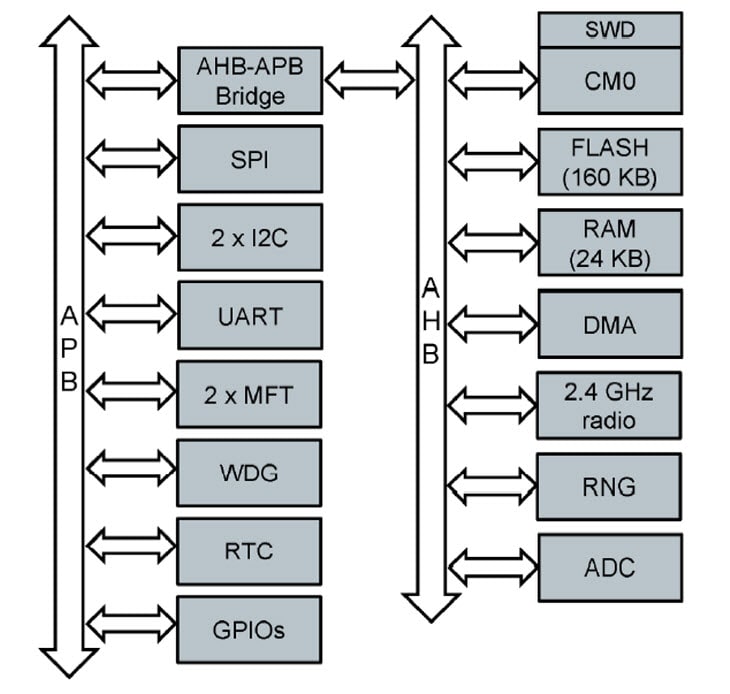

方塊圖
 |
|
STEVAL-IDB007V1評估平台STMicroelectronics STEVAL-IDB007V1評估平台是以BlueNRG-1低功率藍牙®智慧系統單晶片為基礎。STEVAL-IDB007V1最高可提供+8dBm輸出功率(於天線連接器)及優異的接收器靈敏度(-88dBm)。電路板在+0dBm時具有7.7mA RX及8.2mA TX的極低功耗。STEVAL-IDB007V1提供一組硬體資源以實作各種應用。
產品特色
- 以BlueNRG-1藍牙低功耗系統單晶片為基礎的藍牙®智慧電路板
- 包括韌體與文件的相關BlueNRG-1開發套件軟體套裝
- 最高+8dBm可用輸出功率（於天線連接器）
- 優異的接收器靈敏度 (-88dBm)
- 極低功耗：在+0dBm時可達到7.7mA RX及8.2mA TX
- 相容於藍牙®低功耗v4.1，支援主控、從屬及同時兼具主從角色
- 內建平衡轉換器 (Balun) 以整合匹配網路與諧波濾波器
- SMA連接器可用於天線或測量設備
- 3個使用者LED
- 2個使用者按鈕
- 3D數位加速度計與3D數位陀螺儀
- MEMS壓力感測器含嵌入式溫度感測器
- 電池固定座
- JTAG除錯連接器
- USB至序列橋接可為BlueNRG-1裝置提供I/O通道
- 跳線僅用於測量BlueNRG-1的電流
- 符合RoHS標準
|
 |
發佈日期: 2016-09-14
| 更新日期: 2023-09-21
