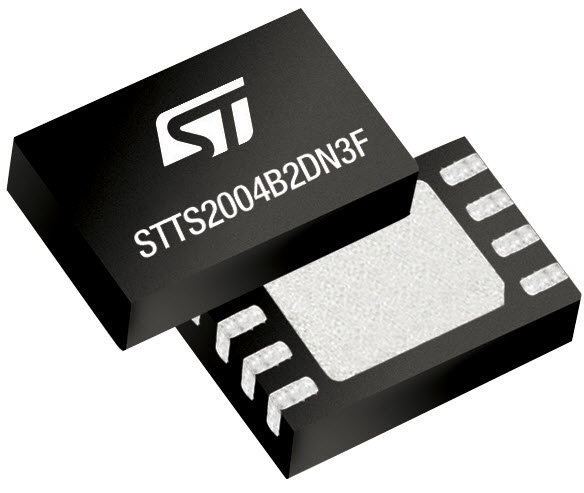

STMicroelectronics STTS2004 2.2V Memory Module Temperature Sensor

STMicroelectronics STTS2004
2.2V記憶體模組溫度感測器

STMicroelectronics STTS2004 2.2V記憶體模組溫度感測器，專為伺服器、桌上型電腦和行動式個人運算平台(筆記型電腦及其他工業應用)的DDR4 DIMM模組而設計。STTS2004熱感測器(TS)相容於JEDEC規格TSE2004a2，此規格定義記憶體模組熱感測器，用於支援串列存在偵測(SPD)的DRAM DIMM (雙列直插式記憶體模組)之需求。所有DRAM模組配置相關資訊(如存取速度、大小和排列)皆可在一或多個記憶體區塊上受到寫入保護。

產品特色
  • 2.2V記憶體模組溫度感測器，整合4KB SPD EEPROM
  • 完整相容於JEDEC TSE2004B2規格
  • 作業溫度範圍：-20°C至+125°C
  • 單一供應電壓：2.2V至3.6V
  • 2x3mm TDFN8，高度：0.80mm(最大值)：JEDEC MO-229、W2030D相容，RoHS相容，無鹵素

    • 溫度感測器
  • 溫度感測器解析度：可程式(9-12位元) 0.25°C(典型值)/LSB - (10位元)預設值
  • 溫度感測器準確度(最大值)：± 1°C(+75°C至+95°C)；± 2°C(+40°C至+125°C)；± 3°C(-20°C至+125°C)
  • ADC轉換時間：預設解析度(10位元)下125ms(最大值)/70ms(典型值)
  • 作業供應電流典型值160μA(EEPROM待機時)
  • 可選擇溫度遲滯設定點：0、1.5、3、6.0°C
4KB SPD EEPROM
  • 功能與ST的M34E04 SPD EEPROM相同
  • 4KB由兩個各為256位元組的分頁排列
  • 每分頁由兩個128位元組區塊組成
  • 每個128位元組區塊均受軟體資料保護
  • 位元組寫入不到5ms
  • 16位元組分頁寫入不到5ms
  • 超過100萬個寫入週期
  • 超過40年資料保存

    • 兩線匯流排
  • 兩線I2C相容序列介面
  • 最高支援1MHz傳輸速率（I2C快速模式+）
  • 不會初始化時脈延展
  • 支援SMBus逾時25ms-35ms
