STMicroelectronics STNRGxxxA Digital Controllers

STMicroelectronics STNRGxxxA Digital Controllers

STMicroelectronics 旗下 STNRG 數位裝置系列 STNRGxxxA 數位控制器專門針對先進電力轉換應用設計。STNRG 以 STLUX™ 系列的成功設計為基礎進一步改良，現在更整合到多種 LED 驅動器架構中，支援 PFC+LLC、交錯式 LC DC/DC、交錯式 PFC 以因應智慧型電源供應器及引示線驅動器的全橋以因應電動車等工業電力轉換應用。

特點
  • 最多 6 個可程式 PWM 產生器（SMED -「狀態機事件驅動」）
  • 10ns 事件偵測及反應時間
  • 最高 1.3ns PWM 解析度
  • 單個、耦合及雙耦合操作模式
  • 每 SMED 最多 3 個內部/外部事件
  • 4 個類比比較器
  • 4 個內部 4 位元參考
  • 最多 4 個外部參考
  • 傳播時間低於 50ns
  • 連續比較循環
  • 可設定磁滯電壓位準
  • ADC（最多 8 個通道）
  • 10 位元精確性，搭配運算放大器可將解析度增強為等同 12 位元
  • 定序器功能
  • 輸入阻抗：1M
  • 可設定增益值： x1 及 x4
  • 記憶體
  • 快閃記憶體及 E2PROM，搭配寫時讀 (RWW) 及錯誤修正碼 (ECC)
  • 程式記憶體： 32KB 快閃記憶體；25°C 1 萬次循環後，可在 85°C 保留資料 15 年
  • 資料記憶體： 1 KB 真實資料 E2PROM；資料保留： 85°C 10 萬次循環後，可在 85°C 保留 15 年
  • RAM： 6 KB
  • 工作溫度： -40°C 到最高 105°C

  • 整合式微控制器
  • 先進 STM8® 核心，搭配哈佛架構及 3 級管線
  • 最高 fCPU：16MHz
  • 時脈管理
  • 內部 96MHz PLL
  • 低功率振盪器迴路，適用於外部晶體振盪器或直接時脈輸入
  • 內部使用者可調式 16MHz RC 及低功率 153.6kHz RC 振盪器
  • 時脈安全性系統及時脈監控器
  • 基本周邊
  • 系統、輔助及基本計時器
  • IWDG/WWDG 監視器、AWU、ITC
  • 重設及供電管理
  • 多個低功耗模式（等待、慢速、自動喚醒、暫停），使用者可定義時脈閘控
  • 低耗電開機重設及關機重設
  • I/O
  • 多功能雙向 GPIO，採高耐用設計，抗電流注入
  • 快速數位輸入 DIGIN，可設定上拉
  • 通訊介面
  • UART 非同步，搭配 SW 流量控制及開機載入器支援
  • I2C 主從快慢速率

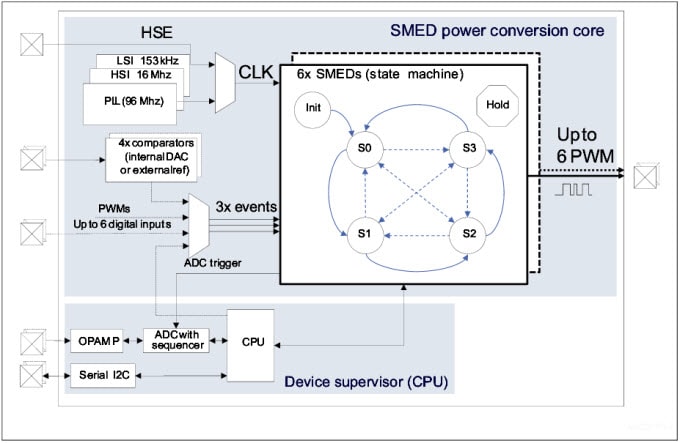

系統架構
System Architecture
