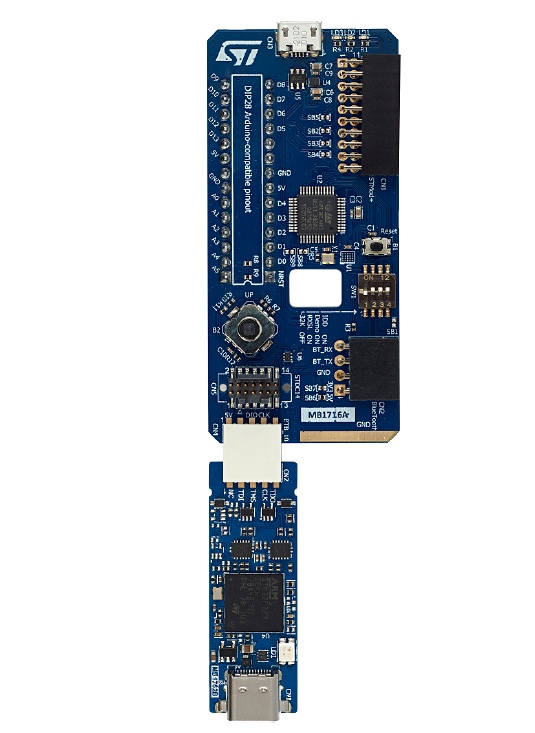

STMicroelectronics STM32C0316-DK探索套件

STMicroelectronics STM32C0316-DK探索套件提供對應的NUCLEO-C031C6開發板的替代功能。STM32C0微控制器採用標準的20腳位配置，以供使用者存取。使用者可以透過斷開偵錯探針來覆蓋SWD偵錯腳位。此外，5路類比搖桿開關和LED也可經由使用者可用的滑動開關覆蓋。DIP28連接器所有腳位皆可用。使用者自選插頭類型。用於RTC的32768 Hz內建1腳位時脈產生器，允許使用滑動開關切割。

STM32C0316-DK探索套件有助於從8位元微控制器轉移到STM32C0微控制器，以及在STM32C0和STM32G0微控制器之間轉移。

DIP28腳位配置開發為盡可能與ATMEGA328 8位元微控制器相容。LQFP48封裝尺寸與STM32G031/071/0B1微控制器相容，而UFQFPN20封裝尺寸則與STM32C01微控制器相容。WLCSP20封裝尺寸與STM32G051微控制器相容。

電源超過3.3V時，5V至3.3V穩壓器會自行旁路。偵錯探針電平轉換器將偵錯訊號電平修改為目標微控制器的電源電壓。

特點

STM32C031C6，以Arm® Cortex®-M0+核心為基礎的微控制器，內建32 KB快閃記憶體和12 KB RAM，採用LQFP48封裝
電路板參考設計三重STM32封裝尺寸：LQFP48、UFQFPN20和WLCSP20
內建時脈產生器：32768 Hz
1個使用者LED和2個電源LED
重設按鈕
5路搖桿，使用單一ADC輸入腳位
滑動開關可方便地斷開嵌入式使用者展示元件
STM32Cube MCU套件內含完整的免費軟體程式庫和範例

開發板連接器：
- USB Micro-B，提供5V電源
- STMod+連接器
- BLUETOOTH®（HC05，115200 bps），作為簡易的無線序列配接器
- DIP28相容擴充連接器（未安裝）
- STDC14偵錯連接器，適用於第三方偵錯探針
- 內建兩側焊盤，適用於BTB標準直接插入連接器
- 獨立式STLINK-V3MINIE偵錯工具/程式設計工具小型探針，適用於STM32微控制器
支援多種整合開發環境 (IDE)，包括IAR Embedded Workbench^®、MDK-ARM和STM32CubeIDE
