STMicroelectronics STEVAL-STWINBX1 SensorTile無線套件
STMicroelectronics STEVAL-STWINBX1 SensorTile無線套件簡化了物聯網環境中先進工業感應應用的原型設計和測試，例如狀態監測和預測性維護。STEVAL-STWINBX1 SensorTile無線套件是原始STWIN套件 (STEVAL-STWINKT1B) 的升級版。該套件在振動測量、改善的穩定性、更新的物精清單以反映一流MCU／工業感應器，以及用於外部附加元件的易於使用介面，具有更高的機械精度。
STWIN.box套件結合了STWIN.box核心系統、480 mAh鋰聚合物電池、ST-LINK除錯器轉接器、塑膠外殼、DIL 24感測器轉接器板和軟性纜線。內建多種工業級感測器和超低功耗的MCU，可用於具有超低功耗、9自由度 (DoF) 動作感測、寬頻寬震動分析、音訊和超音波聲學檢查、精確局部溫度和環境監控的應用。
原始碼中提供了豐富的軟體套件組合。擁有最佳化的韌體庫和完整的配套雲端應用程式，有助於加快設計週期以打造端對端的解決方案。本套件支援多種連接選項，包括內建RS485收發器、BLE、Wi-Fi和NFC。STWIN.box亦內含一個34腳位擴充連接器，用於連接與STM32系列相關的小尺寸子板，如STEVAL-C34KAT1振動計和溫度感測器擴充板。STWIN.box適用於部署ST和第三方軟體的工業IoT應用的現場試驗、展示與PoC。
特點
- 各種工業級IoT感測器：
- 超寬頻寬（高達6 kHz）、低雜訊的3軸數位震動感測器 (IIS3DWB)
- 3D加速度計+3D Gyro iNEMO慣性測量單元 (ISM330DHCX)，搭載機器學習核心
- 適合工業應用、高效能、超低功耗的3軸加速度計 (IIS2DLPC)
- 超低功耗3軸磁力儀 (IIS2MDC)
- 嵌入機器學習核心、高精準度、高解析度、低功耗的2軸數位傾斜計 (IIS2ICLX)
- 雙滿刻度、1.26 bar和4 bar、採用全壓塑封裝的絕對數位輸出氣壓計 (ILPS22QS)
- 低電壓、超低功耗、0.5°C精確度的I2C/SMBus 3.0溫度感測器 (STTS22H)
- 工業級數位MEMS麥克風 (IMP34DT05)
- 頻率回應高達80 kHz的類比MEMS麥克風 (IMP23ABSU)
- 用於監控震動和偵測超音波的多重感測無線平台
- 以STWIN.box核心系統板為基礎，具備處理、感測、連線和擴充功能
- 超低功耗Arm® Cortex®-M33，含160 MHz的FPU和TrustZone，具備2048 KB快閃記憶體 (STM32U585AI)
- MicroSD卡插槽，用於獨立的資料記錄應用
- 內建BLUETOOTH® v5.0低功耗無線技術 (BlueNRG-M2)、Wi-Fi® (EMW3080) 和 NFC (ST25DV04K)
- 可選購STSAFE-A110，以加入驗證和品牌保護安全解決方案
- 可透過34腳位FPC連接器擴充
影片

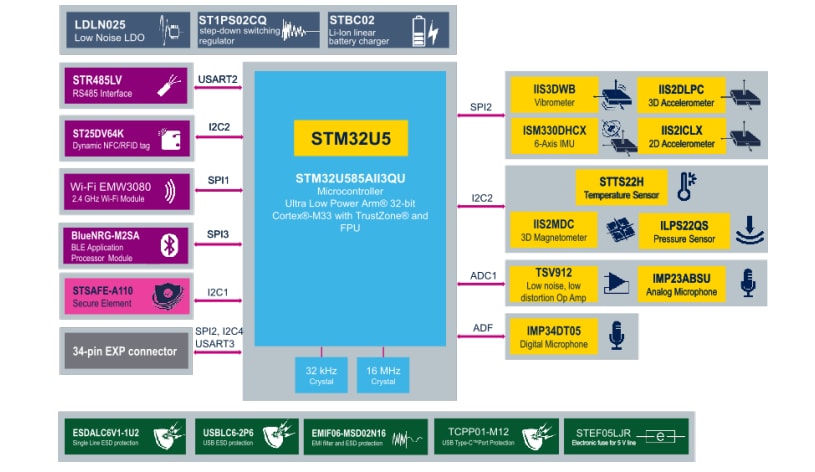

功能方塊圖
