STMicroelectronics STEVAL-LLL010V1評估套件
STMicroelectronics STEVAL-LLL010V1評估套件由一個雙面LED面板以及一個附帶微控制器和幾個用戶介面按鈕的獨立控制板構成。
在LED板的兩側，都有一個內建NY8102S 8通道LED驅動器IC。在板的一側是由四個獨立的白色LED組成的陣列，而另一側則是一對RGB LED，每一邊都由串聯的三個RGB LED構成。控制板安裝了多個開關，用於手動控制LED的亮度 (白色) 和顏色 (RGB)。
STM32F042微控制器包含在內，用於執行LED控制演示韌體。該韌體可讓使用者進一步評估LED8102S LED驅動器的功能，以及開發定製應用。整個STM STEVAL-LLL010V1評估套件均透過控制板上的USB mini連接器供電。
特點
- 雙面LED板，提供白色LED或 RGB LED操作供選擇
- 可實現全LED色彩溫度控制，透過8通道LED8102S LED驅動器提供
- 直接按鈕開啟/關閉和調光控制
- 附帶韌體的STM32微控制器，包括演示LED序列
- 用於亮度和調光管理的專用PWM訊號
- 通過CE認證
- 符合RoHS及中國RoHS規定
- 符合WEEE標準 (2012/19/UE RAEE II)
應用
- 人機介面
- LED照明及控制
相關產品
STMicroelectronics LED8102S LED陣列驅動器
龐大而單一、低電壓LED驅動器，具有8個低側通道和直接開關控制。
STMicroelectronics STM32F0 Arm® Cortex®-M0 32-Bit MCUs
Incorporates the high-performance Arm® Cortex®-M0 operating at a 48MHz frequency.

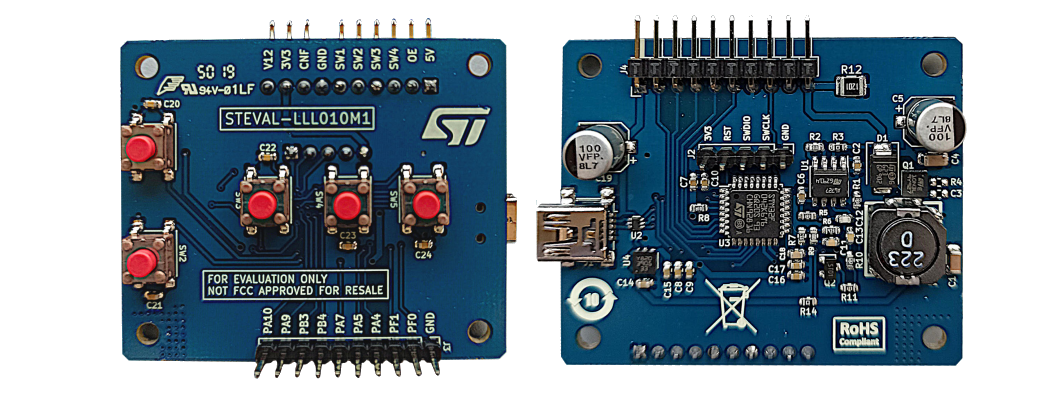

控制板頂部和底部視圖

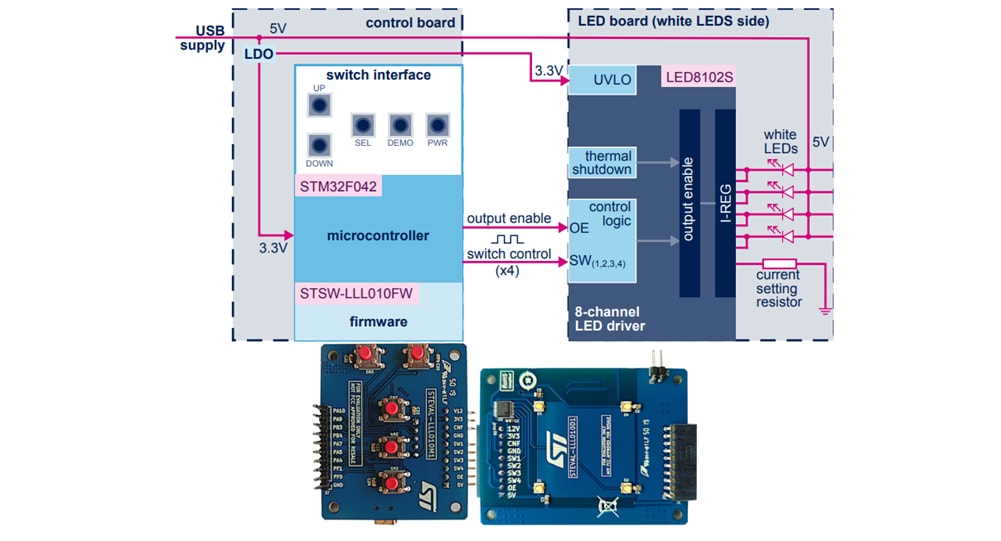

LED8102S和白色LED方案

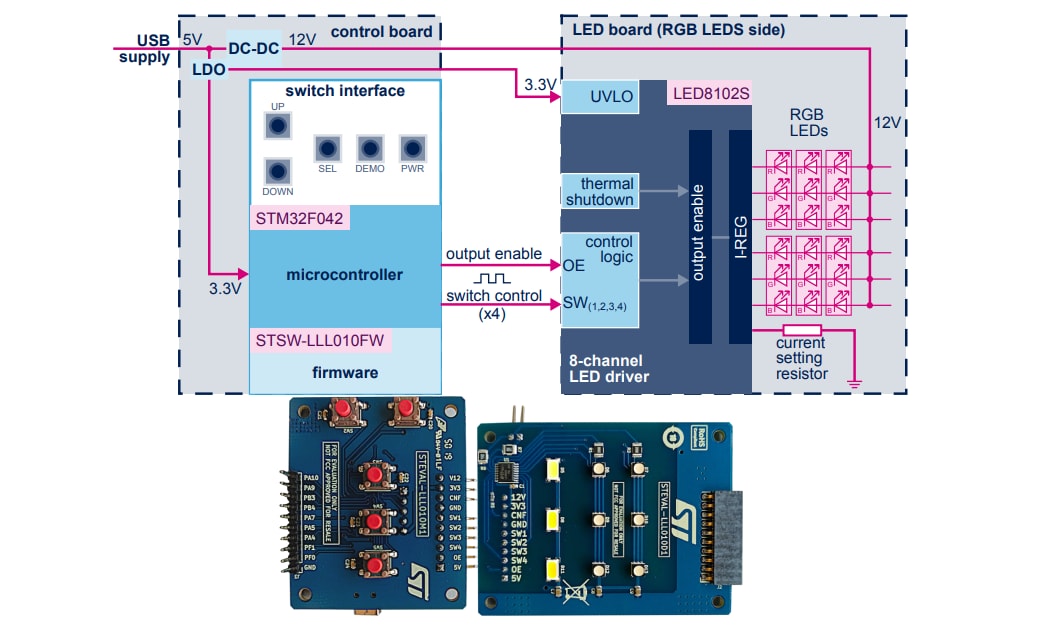

LED8102S和RGB LED方案
