STMicroelectronics ST1PS02同步降壓轉換器
STMicroelectronics ST1PS02同步降壓轉換器可提供高達400 mA的輸出電流，適用的輸入電壓範圍為1.8V至5.5V。這款奈米級靜態電流降壓轉換器是專為重視高效率、PCB尺寸和PCB厚度等關鍵要素的應用所設計。可用兩個數位控制輸入設定輸出電壓，在1.8V至3.3V之間動態選擇VOUT。ST1PS02具備增強型PCC（峰值電流控制），只需使用一個2.2 µH電感器和兩個小電容器即可達到非常高的轉換效率。裝置內嵌一個控制負載開關，能為具有相同導軌電壓的子系統供電。裝置採用先進的設計電路，可將靜態電流降至最低。
特點
- VIN = 3.6V（非切換）時可達到500 nA的輸入靜態電流
- 1 mA負載時可達到94%的典型效率（VIN = 3.6V，VOUT = 3.3V）
- 100%工作週期
- 1.8V至5.5V輸入作業範圍
- 1.57V（VIN 下降）欠壓鎖定
- 最高400 mA輸出電流能力
- 低功率控制作業，可達到最佳效率
- 嵌入式軟啟動電路
- 超小型外部元件：L = 2.2 µH（典型值）
- 可設定電感器電流限制
- 可在1.0V至3.3V之間選擇輸出電壓
- 輸出電壓電力良好
- ±1.5%輸出電壓準確度（VOUT、TA = 25°C）
- 動態輸出電壓選擇（D0、D1和D2）
- 輔助負載開關Vout2（AUX控制輸入）
- -40°C至85°C作業溫度範圍
- TQFN12封裝
應用
- 穿戴式應用
- 個人追蹤監控器
- 智慧型手錶、運動手環
- 能量收集、無線感測器
- 穿戴式和健身配件
- 工業感測器、可攜式低功率裝置
- 單電池芯鋰離子電池應用
- BLUETOOTH®低功耗
- Zigbee
影片

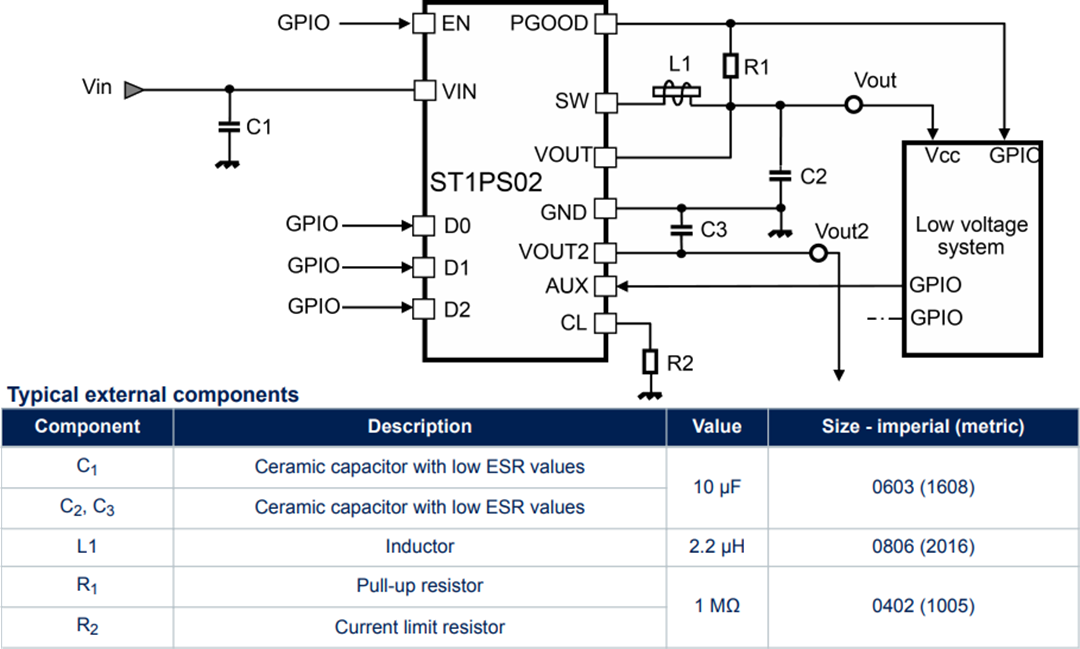

典型應用電路
方塊圖
開發工具
STMicroelectronics STEVAL-1PS02B Evaluation Board
Demonstration circuit based on the ST1PS02BQTR nano-quiescent synchronous step-down converter.
STMicroelectronics STEVAL-1PS02A Eval Board Based on ST1PS02AQTR
Used to evaluate a smart converter design able to deliver up to 400mA output current.
STMicroelectronics STEVAL-1PS02C Eval Board Based on ST1PS02CQTR
Allows evaluation of a smart converter design able to deliver up to 400mA output current.
STMicroelectronics STEVAL-1PS02D Eval Board Based on ST1PS02DQTR
Allows evaluation of a smart converter that delivers up to 400mA output current.
