Silicon Labs EFM8 8位MCUSilicon Labs EFM8系列具備全方位性能，特點包括可實作精密演算法的高速處理器，以及可提供多種彈性睡眠模式的超低功耗架構。全系列 EFM8 提供高效率周邊、耗電量低、整合 BOM 以及精密類比能力。數位及類比多工策略靈活性高，各 I/O 接腳能「智慧」配置以簡化 PCB 繞線。設計師選用周邊及接腳輸出配置時，完全無須擔心預置限制及接腳衝突。EFM8 MCU 隨附完整 IDE，其中包括範例程式碼及功耗監控工具。Simplicity Studio 平台是方便您取得展示內容、軟體範例、資料表、技術支援及討論區的一站式解決方案。
|
|
|
|
|
EFM8BB屬於Busy Bee系列MCU，採用小型封裝，具備8位元微控制器及完整功能。EFM8BB設計採用高效率8位元核心、高效能類比及數位周邊，全都濃縮在小型封裝中，是有限空間應用的理想首選。
即日起開始供應擁有最頂尖效能且整合12位元ADC的EFM8BB3 Busy Bee MCU。此MCU封裝尺寸小巧，並內建溫度感測器，以及最多四個12位元DAC，因此適用於多種一般用途的應用。EFM8BB3採用高效率的管線8051核心，最高運作頻率為50MHz。
產品特色
- 運作頻率50MHz的管線8位元8051 MCU核心
- 最多29個多功能I/O腳位
- 一個12位元/10位元ADC
- 四個具備同步與PWM功能的12位元DAC
- 兩個低電流類比比較器，包含內建參考DAC
- 內建溫度感測器
- 內部49MHz與24.5MHz振盪器，精度±2%
- 四個可設定邏輯的通道
- 6通道PWM / PCA
- 六個16位元一般用途計時器
應用
- 消費性電子產品
- 精密儀器
- 功率管理與控制
- 工業控制與自動化
- 智慧感測器
|
方塊圖 |

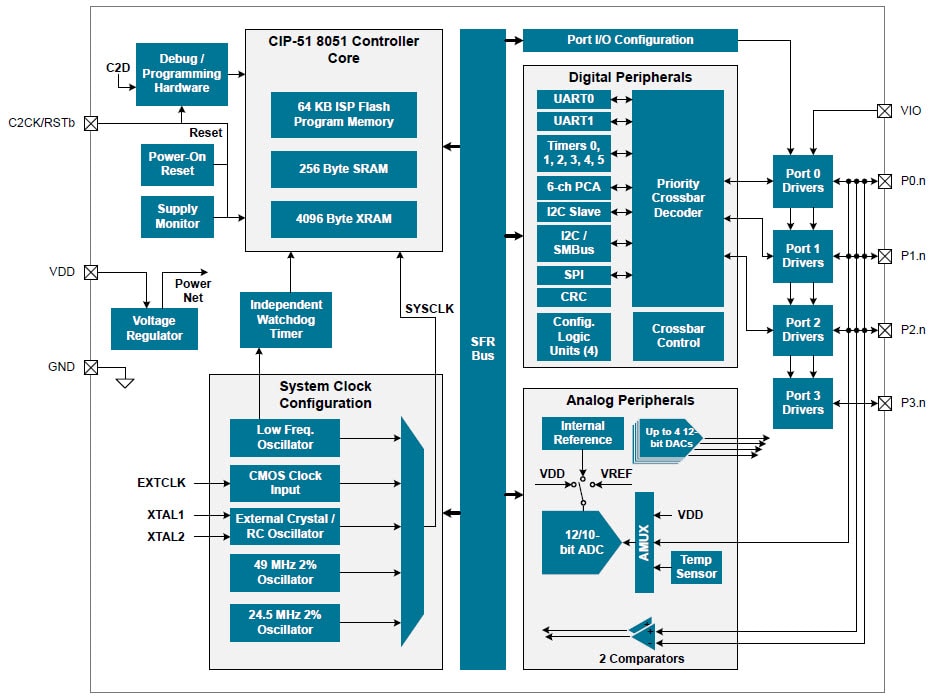

| EFM8BB3方塊圖 |
|
EFM8LB屬於Laser Bee系列MCU，採用小型封裝，具備8位元微控制器及完整功能。EFM8LB設計採用高效率8位元核心、高效能類比及數位周邊，全都濃縮在小型封裝中，是有限空間應用的理想首選。
產品特色
- 運作頻率72MHz的管線8位元8051 MCU核心
- 最多29個多功能I/O腳位
- 一個14位元、900ksps ADC
- 最多四個具備同步與PWM功能的12位元DAC
- 兩個低電流類比比較器，包含內建參考DAC
- 內部校準溫度感測器 (±3°C)
- 內部72MHz與24.5MHz振盪器，精度±2%
- 四個可設定邏輯的通道
- 6通道PWM / PCA
- 六個16位元一般用途計時器
|
方塊圖
|
|
EFM8SB屬於 Sleepy Bee 系列 MCU，是全球最節能的 8 位元微控制器。高效率 8 位元核心、創新低功耗技術、從節能模式快速喚醒的能力以及精巧外型，使得 EM8SB1 成為電池供電應用的理想首選。
產品特色
- 最低 MCU 睡眠電流，可暫時降壓 (50nA)
- 最低 MCU 有效電流（24.5MHz 時 150μA/MHz）
- 最低 MCU 觸控喚醒平均電流 (< 1μA)
- L透過內建 RTC 及暫時降壓實現最低睡眠電流 (< 300nA)
- 超快速喚醒，適合數位及類比周邊 (< 2μs)
- 整合式 LDO，不論任何電壓都能維持超低有效電流
|

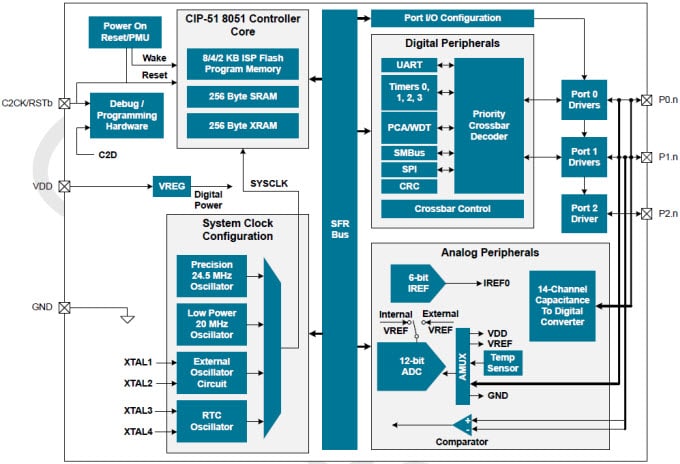

方塊圖
|
|
EFM8UB屬於 Universal Bee 系列 MCU，是全球整合度最高的混合訊號 8 位元 USB 微控制器。EFM8UB2 搭載高精準振盪器、時鐘復原迴路及整合式收發器，不需要任何外部元件即可用於各項 Full Speed USB 應用。
即日起供應： Silicon Labs EFM8UB3 Universal Bee 8位元微控制器提供創新的能源智慧化USB周邊介面，適合USB Type-C應用。
產品特色
- 管線化 8 位元 8051 MCU 核心工作頻率最高可達 48MHz
- 無晶體 Full Speed/Low Speed USB 2.0 相容控制器，具備 1kB 緩衝記憶體
- 一組單端及差動 10 位元 ADC，兩組類比比較器
- 內建 48MHz 振盪器，精確度可達 ±0.25%，並具備支援無晶體 USB 及 UART 運作的 USB 時鐘復原能力
- 2個UART、一個SPI、2個SMBus/I2C序列通訊介面
|

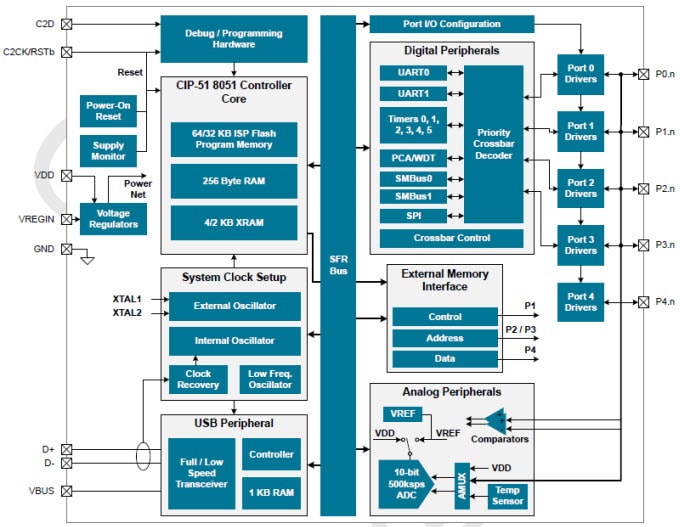

方塊圖
|

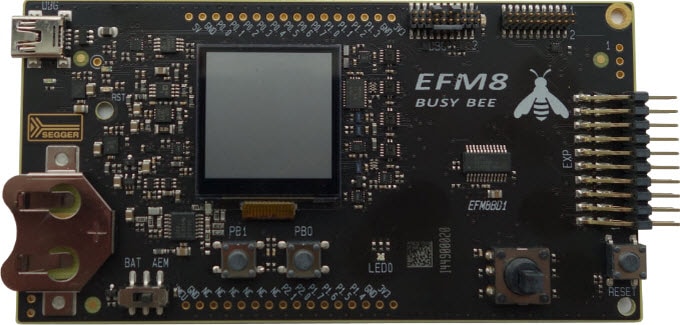

EFM8BB2-SLSTK2020A和EFM8BB2-SLSTK2021A入門套件
Silicon Labs EFM8BB2-SLSTK2020A和EFM8BB2-SLSTK2021A是引導您熟悉EFM8 Busy Bee 2微控制器的最佳入門點。該套件內含感測器和周邊裝置，可用來示範MCU眾多功能中的部分功能，亦可做為應用開發的起點。該套件內含Busy Bee入門套件電路板、入門卡、CR2032電池和mini USB纜線。
|
|
EFM8BB3-SLSTK2022A入門套件
Silicon Labs EFM8BB3-SLSTK2022A入門套件是引導您熟悉EFM8 Busy Bee EFM8BB3微控制器的最佳入門點。該套件內含感測器和周邊裝置，可用來示範MCU眾多功能中的部分功能，亦可做為應用開發的起點。套件內含EFM8BB3 Busy Bee入門套件電路板、入門卡、CR2032電池和mini USB纜線。
|
|
EFM8LB1-SLSTK2030A入門套件
Silicon Labs EFM8LB1-SLSTK2030A入門套件是引導您熟悉EFM8 Laser Bee微控制器的最佳入門點。SLSTK2030A入門套件可用來評估EFM8LB1裝置的功能。該套件由Simplicity Studio多項先進工具支援，包括Configurable Logic Configurator、Crossbar Configurator和Energy Profiler，可用來最佳化MCU系統。
|
|

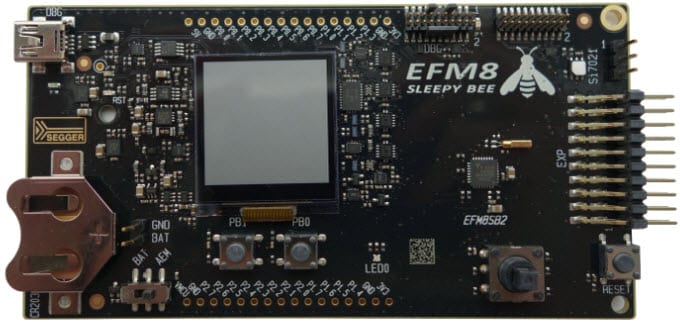

EFM8SB1-SLSTK2010A和EFM8SB1-SLSTK2011入門套件
Silicon Labs EFM8SB1-SLSTK2010A和EFM8SB1-SLSTK2011A是引導您熟悉EFM8 Sleepy Bee微控制器的最佳入門點。該套件內含感測器和周邊裝置，可用來示範MCU眾多功能中的部分功能，亦可做為應用開發的起點。該套件內含Sleepy Bee入門套件電路板、入門卡、CR2032電池和mini USB纜線。
|
|
EFM8UB1-SLSTK2000A和EFM8UB2-SLSTK2001A入門套件
Silicon Labs EFM8UB1-SLSTK2000A和EFM8UB2-SLSTK2001A是上手 EFM8 Universal Bee 2 微控制器的最佳起點， 套件內含感測器和周邊裝置，可用來示範MCU眾多功能中的部分功能，亦可做為應用開發的絕佳起點。該套件包括 Universal Bee 入門套件板、入門卡、CR2032 電池及 Mini USB 纜線。
|

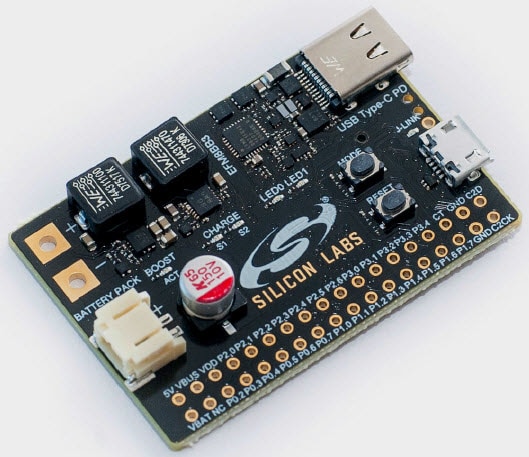

SLRDK1000A USB Type-C電池組參考設計
Silicon Labs SLRDK1000A USB Type-C電池組參考設計可示範EFM8BB3 Busy Bee做為USB Type-C電源供應 (PD) 控制器使用的效果。EFM8BB3做為控制器使用，可與其他的USB Type-C連接埠協調汲極和源極協定。SLRDK1000A參考設計亦具備一個電池充電器IC和一個升壓轉換器IC。電池充電器可用1.8A為連接的鋰電池快速充電。升壓轉換器可供應最高15W輸出電源（5V時為3.0A），為USB Type-C裝置供電或充電。參考設計出貨時，隨附一個立即可用的展示韌體。內建SEGGER J-Link偵錯工具，可進行簡單自訂與開發。
|
|
SLRDK1001A USB Type-C 60W充電器參考設計
Silicon Labs SLRDK1001A USB Type-C 60W充電器參考設計可示範EFM8BB3 Busy Bee做為USB Type-C電源供應 (PD) 控制器使用的效果。參考設計可協調做為源極/DFP並透過USB Type-C插座供應最高60W電力。SLRDK1001A可在5和24VDC之間作業並進行升壓或降壓，透過Type-C連接埠以20V和3A供應最高60W電源，為連接的裝置充電。參考設計出貨時，隨附一個立即可用的展示韌體。內建SEGGER J-Link偵錯工具，可進行簡單自訂與開發。
|
|
 |
發佈日期: 2015-02-11
| 更新日期: 2022-03-11
