Samtec 18GHz至110 GHz射頻互連解決方案
Samtec提供完整的射頻互連解決方案，支援傳統6GHz以下頻率至110GHz微波/毫米波頻率 (次太赫兹頻譜)。Samtec的精密RF產品支援18GHz至110GHz的頻率，具有精確、可重複的電氣和機械結果以及低VSWR。介面類型包括1mm、1.35mm、1.85mm、2.40mm、2.92mm、3.50mm、SSMA、SMA、SMP、SMPM、成對SMPM、N型和TNCA。這些元件可用於端對端微波電纜組件、相位和振幅穩定的高效能微波電纜組件、板連接器、電纜連接器，以及系列內和系列間轉接器選項。
特點
- 電纜組件：
- Nitrowave™相位和振幅穩定的高性能微波組件，採用獨特的Samtec橙色
- 性能優化，超越傳統工業目標，支援新興應用
- 0.047「 至0.277」 的低損耗柔性微波電纜組件
- 成對相位匹配低至1ps
- 適用於更高頻率和更小彎曲半徑的較小直徑電纜組件
- 直徑較大的電纜組件，可在較長距離上達到更低損耗
- 用於組裝、安裝/抽取的應用工具
- 連接器和轉接器：
- 無焊接、壓縮安裝，具有對準功能
- 垂直、或窄體與寬體邊緣推出
- 單通道推入式連接器 (SMPM、SMP)
- 多通道、成對推入式連接器 (Magnum RF®)
- 板對板和纜線對板解決方案
- 系列內和系列間轉接器
- 用於端接通用工業電纜的電纜連接器（檢視相容性指南）

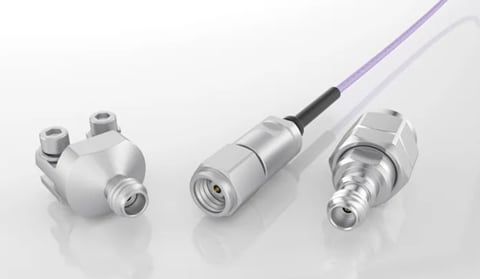

1mm
• 效能高達110GHz（W波段）
• 堅固的機械設計和螺紋耦合
• 50Ω阻抗
• 高性能測試應用的理想選擇
• 0.047"低損耗柔性微波電纜組件 (RF047-A系列)
• 邊緣發射、無焊接壓縮，窄體設計可提高密度（100-EL系列）
• 電纜連接器（PRF10系列）
• 系列間轉接器（1mm至1.85mm：PRFBA系列）
• 提供射頻扭力扳手，方便安裝/拆卸 (CAT-RF-TRQ-03系列)
1.35mm
• 效能高達90GHz（E波段）
• 堅固的機械設計和螺紋耦合
• 50Ω阻抗
• 高性能測試應用的理想選擇
• 0.047"低損耗柔性微波電纜組件 (RF047-A系列)
• 垂直發射、無焊料壓縮：條帶或微帶/CPW (135系列)
• 對齊功能確保連接器的峰值性能
• 電纜連接器（PRF13系列）
• 提供RF扭矩扳手，方便安裝/拆卸 (CAT-RF-TRQ-01系列)

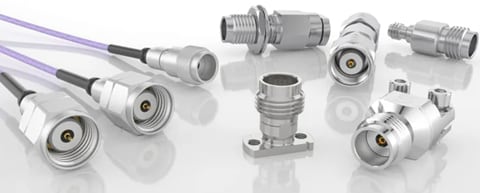

1.85mm
• 效能高達65GHz
• 堅固的機械設計和螺紋耦合
• 50Ω阻抗
• 可與2.40mm互連
• 高性能測試應用的理想選擇
• 0.047「 和 0.086」 低損耗柔性微波電纜組件 (RF047-A, RF086系列)
• 垂直發射、無焊接壓縮：條帶或微帶/CPW (185-CM系列)
• 對準功能可確保連接器的最佳效能
• 邊緣發射、無焊接壓縮，窄體設計可提高密度 (185-EL)
• 電纜連接器 (PRF18系列)
• 系列內和系列間轉接器（1.85mm至1.85mm：PRFIA系列；1mm至1.85mm：PRFBA系列）
• 提供射頻扭力扳手，方便安裝/拆卸 (CAT-RF-TRQ-01系列)

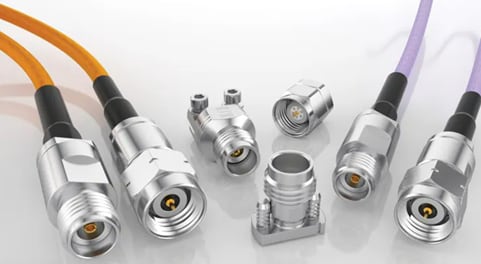

2.4mm
• 效能高達50GHz
• 堅固的機械設計和螺紋耦合
• 50Ω阻抗
• 可與1.85mm互連
• 高性能測試應用的理想選擇
• Nitrowave™相位和振幅穩定的高效能微波電纜組件 (LL043系列)
• 0.047「 和 0.086」 低損耗柔性微波電纜組件 (RF047-A, RF086系列)
• 垂直發射、無焊接壓縮：條帶或微帶/CPW（240-CM系列）
• 對準功能可確保連接器的最佳效能
• 邊緣發射、無焊接壓縮，窄體設計可提高密度 (240-EL)
• 電纜連接器 (PRF24系列)
• 系列內轉接器 (PRFIA系列)
• 提供射頻扭力扳手，方便安裝/拆卸 (CAT-RF-TRQ-01系列)

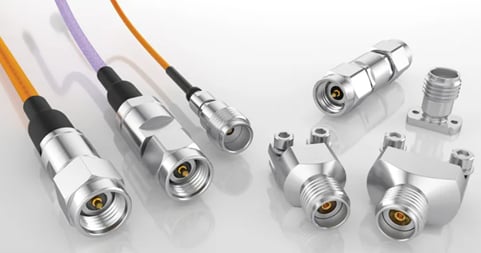

2.92mm
• 效能高達40GHz
• 堅固的機械設計，螺紋耦合
• 50Ω阻抗
• 可與3.50mm和SMA互連
• 高性能測試應用的理想選擇
• Nitrowave™相位和振幅穩定的高效能微波電纜組件 (LL043系列)
• 0.047「 和0.086」 低損耗柔性微波電纜組件 (RF047-A, RF086系列)
• 垂直發射、無焊接壓縮：條帶或微帶/CPW（292-CM系列）
• 對準功能可確保連接器的最佳效能
• 無焊接壓縮的窄體邊緣發射 (292-EL)
• 0.500"寬邊緣發射與無焊接壓縮，適用於現有的電路板設計 (292-ELW)
• 電纜連接器 (PRF92系列)
• 系列內和系列間轉接器（2.92mm至2.92mm：PRFIA系列，以及2.92mm至SMPM：PRFBA系列）
• 提供RF扭矩扳手，方便安裝/拆卸 (CAT-RF-TRQ-01系列)

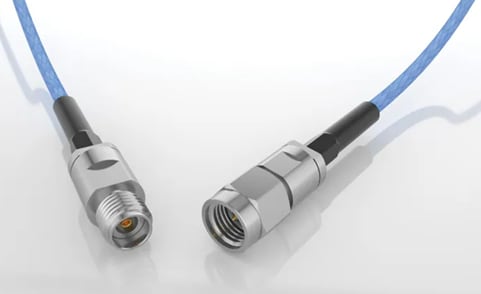

3.50mm
• 高達34GHz的性能
• 50Ω阻抗
• 堅固的機械設計和螺紋耦合
• 可搭配2.92mm和SMA
• 纜線連接器 (PRF35系列)

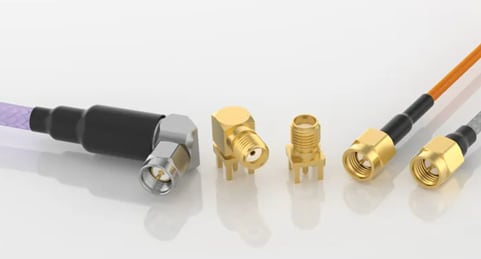

SMA至26.5GHz
• 效能高達26.5GHz
• 堅固的機械設計和螺紋耦合
• 50Ω阻抗
• 可與2.92mm和3.50mm互連
• Nitrowave™相位和振幅穩定的高效能微波電纜組件 (LL043系列)
• 0.047「、0.086」、0.178「 和 0.277」 低損耗柔性微波電纜組件（RF047-A、RF086、RF180和RF280系列）
• 通孔、混合技術、表面貼裝或邊緣貼裝焊接板連接器（SMA系列）
• 纜線連接器 (PRF01系列)
• 提供射頻扭力扳手，方便安裝/拆卸（不銹鋼SMA：CAT-RF-TRQ-01系列，銅SMA：CAT-RF-TRQ-02系列）

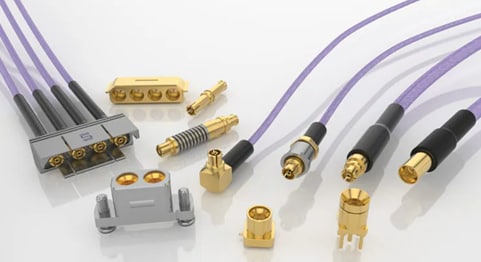

SMPM
• 效能高達65GHz
• 成組或單通道解決方案，具有推入式耦合，可快速、簡便地配接
• 分離式單通道微波電纜組件和板連接器，具有不同的樞紐 (RF047-A、RF086和SMPM系列)
• Magnum RF®成組解決方案可將密度提高40%，所需的加工時間更短，並能實現更好的位置對準
• Magnum RF®成組0.047「 和0.086」 微波電纜組件和0.140"間距的板連接器 (GC47、GC86、GPPC和GPPB)
• 板對板或線對板配接組件，包括超薄型
• 系列內和系列間轉接器（SMPM至SMPM：PRFIA 系列，2.92mm至SMPM：PRFBA系列）

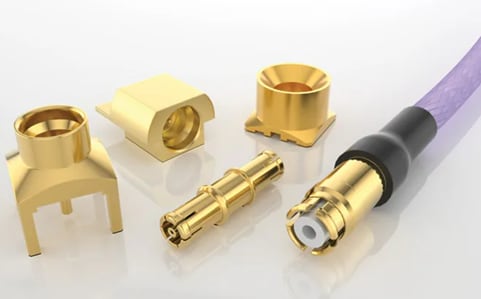

SMP
• 效能高達40GHz
• 推入式耦合，可快速、簡易地配接和盲配接
• 可補償X和Y方向的偏差
• 50Ω阻抗
• 板對板或線對板配接套件
• 完整鎖點、受限鎖點、平滑孔或緩衝保護層
• 0.047「 和 0.086」 低損耗柔性微波電纜組件（RF047-A、RF086和RF23C系列）
• 表面貼裝殘端啓動、殘端啓動混合技術、邊緣貼裝或通孔（SMP系列）
• 系列內子彈型轉換器（SMP-B系列）
• 纜線連接器（PRF00系列）
N型和TNCA
• 效能高達18GHz
• 直徑更大，0.178 「和 0.277 」電纜組件，在更長距離上損耗更低 (RF180和RF280)
• 電纜連接器（N型：PRF06系列，TNCA：PRF04系列）
• 提供射頻扭力扳手，方便安裝/拆卸（N型：CAT-RF-TRQ-05，TNCA：CAT-RF-TRQ-04系列）
彈性微波導管
• 效能： V波段 (50GHz至75GHz)
• 採用螺紋耦合的靈活佈線設計 (WF15系列)
• 動態穩定
• 近乎零損耗的效能
• 超小尺寸
• 適配器：UG-385至螺紋波導插孔 (WGBA系列)
