Renesas Electronics RA8D1評估套件

Renesas Electronics R8D1評估套件設計用於評估RA8D1 Arm® Cortex®-M85 MCU。此評估套件的運行頻率為480MHz，電壓範圍為1.68V至3.6V。此套件包含三個電路板：EK-RA8D1板，配備內建圖形LCD控制器的RA8D1 MCU；採用4.3" 電容觸控TFT彩色LCD的MIPI圖形擴展板，以及配備300萬像素CMOS圖像傳感器的相機擴展板。典型應用包括工業HMI、安全門禁面板、物聯網閘道/集線器、家用自動化產品、安全攝影機、語音AI、視覺AI及溫度調節器。

特點

  • 生態系統與系統控制存取
    • USB全速主機與裝置
    • 多重5V輸入源
      • USB（除錯、全速、高速）
      • 外部電源
    • SEGGER J-Link™內建程式設計與除錯工具
    • 除錯模式
      • 透過J-Link進行板上除錯(SWD)
      • 透過J-Link進行外部除錯(SWD)
      • 透過J-Link、ARM Keil® ULINK™、IAR I-jet™、Renesas E2/E2 Lite等進行ETM、SWD和JTAG除錯。
    • 用戶LED與按鈕
      • 3個用戶LED（紅、藍、綠）
      • 電源LED（白色）用於指示穩壓電源
      • 除錯LED（黃色），用於指示除錯連接
      • 2個用戶按鈕
      • 1個重設按鈕
    • 熱門生態擴展
      • MikroElektronika™ mikroBUS連接器
      • SparkFun® Qwiic®連接器（可能未安裝）
      • 2個SeeedGrove®系統連接器(I2C和類比)（可能未安裝）
      • 2個Digilent Pmod™（SPI和UART）連接器
      • Arduino™ (Uno R3)連接器
    • MCU啟動組態
  • 特殊功能存取
    • MIPI DSI與並聯圖形擴充連接埠
    • 攝影機擴充連接埠
    • 乙太網路
    • USB高速主機與裝置
    • 64MB SDRAM
    • 64MB外部Octo-SPI快閃記憶體
  • 微控制器原生腳位存取
    • R7FA8D1BHECBD微控制器
    • 480MHz、ARM Cortex-M85核心
    • 2MB程式碼快閃記憶體、1MB SRAM
    • 224腳位、BGA封裝
    • 本機腳位存取
    • DC/DC模式組態
  • MIPI圖形擴充板
    • 4.5吋背光TFT顯示器、1670萬種顯示色彩
    • 480x854像素解析度
    • 2通道MIPI介面
    • 電容式觸控面板(I2C)
  • 攝影機擴充板
    • 現成的Arduam CMOS OV3640攝影機模組
    • 0.25" 310萬像素影像感測器
    • 在QXGA（2048x1536像素）解析度下最高可達15fps
  • 1.68V至3.6V作業電壓範圍

應用

  • 工業HMI
  • 安全門禁面板
  • 物聯網閘道/集線器
  • 家用自動化產品
  • 恒溫器
  • 帶顯示器的小型家電
  • 智慧家電
  • 安全攝影機
  • 語音AI
  • 視覺AI

套件內容

  • EK-RA8D1板
  • MIPI圖形擴充板
  • 攝影機擴充板
  • Micro USB裝置纜線（type-A公至micro-B公）
  • Micro USB主機纜線（type-A公至micro-B公）
  • 乙太網路補丁纜線
  • 安裝硬體

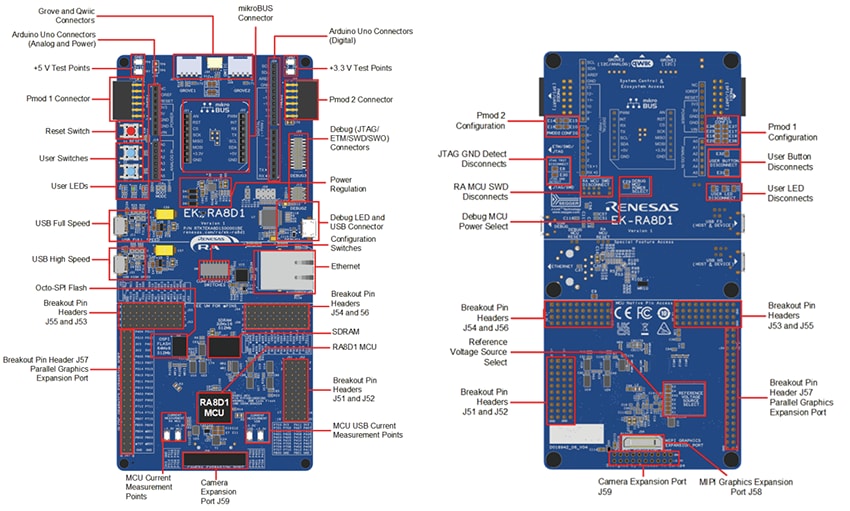

EK-RA8D1概覽

Renesas Electronics RA8D1評估套件

其他資源

相關MCU

Renesas Electronics RA8D1 Arm® Cortex ®-M85微控制器

基於帶有Helium的ARM® Cortex®-M85內核，適用於計算密集型AI/ML任務。

Learn More關於Renesas Electronics RA8D1 Arm® Cortex ®-M85微控制器 View Products與Renesas Electronics RA8D1 Arm® Cortex ®-M85微控制器相關
發佈日期: 2023-12-11 | 更新日期: 2024-01-18
