Renesas Electronics ISL76534可編程LCD伽瑪緩衝器
Renesas Electronics ISL76534可編程LCD伽瑪緩衝器是一款適用於汽車TFT-LCD顯示器的低功耗14通道可編程伽瑪緩衝器。汽車級ISL76534提供高準確度的伽瑪校正，可確保車內每個LCD面板保持一致的亮度和色彩匹配。ISL76534非常適合用於專為資訊娛樂顯示器、先進駕駛輔助系統 (ADAS) 智慧後視鏡和儀表板顯示器設計的新一代LCD。
ISL76534提供1個VCOMm和14個10位元解析度的伽瑪通道，用於微調伽瑪曲線。未經過適當伽瑪校正的LCD面板通常會出現褪色或過暗的情況，因此設計人員可以使用ISL76534來校正及儲存伽瑪曲線，確保每個LCD啟動後就能顯示令人賞心悅目的影像。ISL76534內建的EEPROM可儲存原廠校正的伽瑪和VCOM參考值，105°C下提供10,000次寫入循環和20年的資料保存期，可靠度遠優於其他競爭裝置。
ISL76534伽瑪緩衝器的最大輸出電流極低，可簡化供電和散熱設計。此裝置的低功率消耗也可免除散熱器需求，防止接面過熱，還能讓工程師使用成本更低的LDO來代替開關穩壓器。
ISL76534採用輕薄的0.4 mm、28導線、4.0 mm x 5.0 mm X2QFN熱強化封裝。裝置的額定作業環境溫度範圍為-40°C至+105°C。
特點
- 14通道伽瑪參考、10位元解析度，提供緩衝輸出
- 1通道VCOM校正器，10位元解析度
- 高輸出電流VCOM放大器
- 超低功率作業，適合汽車顯示器
- 典型靜態功率：12 mW（在8V AVDD時）
- EEPROM資料保存期：20年（在105°C時）
- EEPROM耐用度：10,000次寫入循環
- 可在2.25V至3.6V DVDD範圍內進行讀寫
- 類比供應作業範圍：6.3V至19.0V
- 數位供應作業範圍：2.25V至3.6V
- 電源供應抑制率 (PSRR)：75 dB（典型值）
- 28導線、4.0 mm x 5.0 mm超薄型X2QFN封裝
- 不含鉛，符合RoHS標準
- 符合AEC-Q100標準
應用
- 汽車資訊娛樂顯示器
- 汽車資訊顯示器
- 汽車智慧後視鏡
- 汽車儀表板顯示器
- 汽車TFT-LCD顯示器
影片

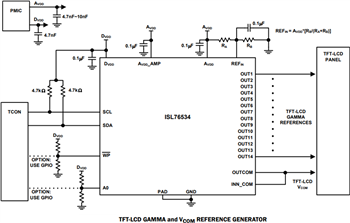

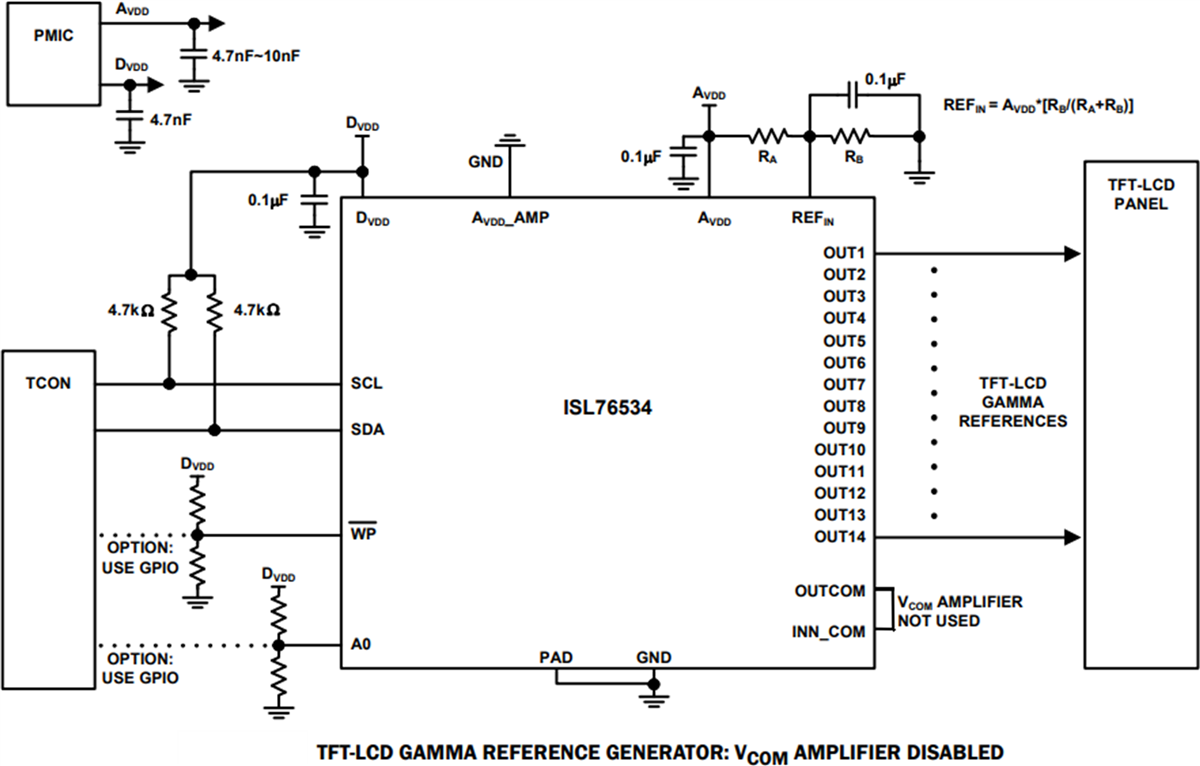

典型應用電路
