Renesas / Dialog DA16200x超低功率Wi-Fi® SoC
Renesas/Dialog DA16200x超低功率Wi-Fi® SoC具有802.11b/g/n無線電、基帶處理器 (PHY)、媒體存取控制器 (MAC)、片上記憶體和主機網路應用處理器。這些超低功率SoC可實現完全卸載，整個網路作業系統和TCP/IP堆疊均可在晶片上運行。DA16200x SoC包括可關閉晶片每個微元件的低功耗演算法和可保持睡眠狀態的進階演算法。這些超低功率SoC具有用於感測器介面的內建4通道輔助ADC，以及用於實現進階安全性的硬體加密引擎。
DA16200x SoC的電源電壓範圍為2.1V至3.6V，作業溫度範圍為-40°C至+85°C。這些超低功率SoC具有1.8V數位輸入電源電壓和3.3V數位輸出電壓。典型應用包括恒溫器、安全攝像機、溫度感測器、煙霧偵測器、車庫門開啟器、資產追蹤器、家居自動化、工業、商業、住宅和其他無線感測器。
特點
- 高度整合的超低功率Wi-Fi SoC
- 完全卸載，整個網路OS和TCP/IP堆疊均可在晶片上運行
- 支援多種介面：
- eMMC/SD擴展記憶體
- SDIO主機/從機功能
- 三個UART
- QSPI用於外部快閃記憶體控制
- I2C主/從介面
- I2S主/從介面
- 4通道PWM
- JTAG和SWD
- 可單獨程式和多路複用的GPIO腳位
- 進階安全性：
- 安全啟動
- 安全資產儲存
- 使用JTAG/SWD和UART連接埠進行安全調試
- 電源管理單元：
- 片上RTC
- 整合式DC-DC和LDO
- 支援三種超低睡眠功耗模式
- 硬體加速器：
- 通用硬體CRC引擎
- 硬體歸零功能可快速啟動
- 偽隨機數發生器 (PRNG)
- 完整的軟體堆疊：
- 全面的網路軟體堆疊
- 網路套接字API形式的TCP/IP堆疊
- 內建硬體加密引擎，可實現進階安全性
- 內建四通道輔助ADC，用於感測介面：
- 12位元SAR ADC單端四通道
- 自動動態切換功能
規格
- CPU核心系統：
- ARM® Cortex®-M4F核心，時脈頻率為30MHz至160MHz
- 256kB ROM
- 512 kB SRAM
- 8kB OTP
- 單電源作業電壓：2.1V至3.6V；數位輸入電源電壓：1.8V
- 數位輸出電源電壓：3.3V
- 作業溫度範圍：-40 °C至+85 °C
應用
- 恒溫器
- 門鎖
- 安全攝像機
- 視像門鈴
- 溫度感測器
- 煙霧偵測器
- 車庫門控制器
- 寵物追蹤器
- 資產追蹤器
- 家居自動化
- 工業
- 商業
- 住宅區
- 其他無線感測器
其他資源
相關產品
Renesas / Dialog DA16600 Wi-Fi® + BLUETOOTH® Low Energy Modules
Designed to easily add low-power Wi-Fi® an BLUETOOTH® Low Energy functionality to applications.
Renesas / Dialog DA16200MOD-AAx Ultra-Low Power Wi-Fi® Modules
Feature DA16200 SoC, 4MB flash memory, RF components, and either a chip antenna or connector.
開發工具
Renesas / Dialog DA16200x Evaluation Kits
Evaluate DA16200 modules that deliver long battery life and low power consumption.
Renesas Electronics U159-DA16200MEVZ DA16200 Pmod™ Board
Adds Wi-Fi capability to kits or MCU boards equipped with a Pmod expansion capability.
相關解決方案
Renesas Electronics Smart Locks with Super Low Power Wi-Fi® and BLE
Aim for a rapidly growing segment of the smart home and building automation industries.

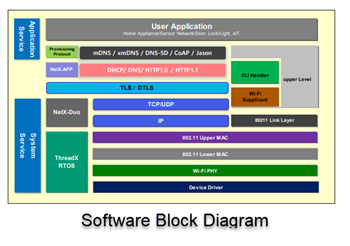

方塊圖
