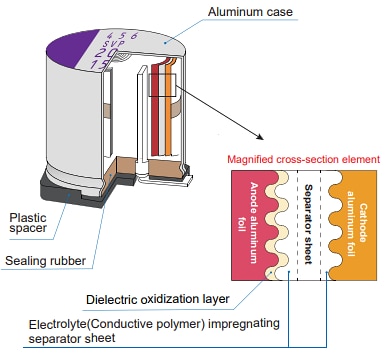

Panasonic Electronic Components OS-CON™鋁聚合物固態電容器

直插式OS-CON™鋁聚合物電容器

SEF系列

SEF系列具有高電壓（最大50V_DC）和大電容（最大1000μF）。該系列是具有高溫額定值（高達125°C）的惡劣環境應用的理想選擇。這些組件符合RoHS標準，無鹵素。資料表

SEK系列

SEK系列的額定電壓範圍為25V_DC至50V_DC和1k小時時125°C最大工作溫度。這些組件符合RoHS標準，無鹵素。資料表

SEP系列

SEP系列的電容範圍為6.8µF至1500µF（容差為±20%），電壓範圍為2.5_DC至25V_DC，ESR範圍為12mΩ至80mΩ，操作溫度範圍為-55°C至+105°C。這些組件符合RoHS標準，無鹵素。資料表

SEPC系列

SEPC系列的ESR甚至比SEP系列更低（5mΩ至24mΩ）。該電容器的電容範圍為100µF至2700µF，電壓範圍為2.5V_DC至16V_DC，操作溫度範圍為-55°C至+105°C，並支持無鉛回流。該系列適用於電腦和週邊產品，如主板、伺服器和VGA。資料表

SEPF系列

SEPF系列被設計為SEPC系列的高壓版本（16V_DC至35V_DC）。該組件的電容範圍為22µF至1000µF（容差為±20%），操作溫度範圍為-55°C至+105°C。該系列是高壓線路（如DC/DC轉換器的輸入端）的理想選擇。資料表

SEPG系列

SEPG系列是低溫環境和戶外應用的理想選擇。該系列具有出色的防潮性，高紋波電流和低ESR。這些組件符合RoHS標準，無鹵素。資料表

SEQP系列

SEQP系列的電容範圍為6.8µF至1200µF（容差為±20%），額定電壓範圍為4V_DC至32V_DC，操作溫度範圍為-55°C至+125°C。這些組件符合RoHS標準，無鹵素。資料表

SXE系列

SXE系列提供的高壓範圍為63V_DC至100V_DC，電容範圍為6.8µF至68µF（容差為±20%），操作溫度範圍為-55°C至+125°C。這個系列符合RoHS標準，無鹵素。資料表

表面安裝型OS-CON™鋁聚合物電容器

SVF系列

SVF系列的電容範圍為10µF至1000µF，電壓範圍為16V_DC至50V_DC，ESR範圍為12mΩ至40mΩ。該系列是具有高溫額定值（高達125°C）的惡劣環境應用的理想選擇。這些組件符合RoHS標準，無鹵素。資料表

SVP系列

SVP系列的電容範圍為3.3µF至1500µF（容差為±20%），電壓範圍為2.5V_DC至25V_DC，ESR範圍為12mΩ至260mΩ，操作溫度範圍為-55°C至+105°C。組件支援無鉛回流。該系列推薦用於切換電源的SMD需求。資料表

SVPA系列

SVPA系列電容器是低ESR（19mΩ至40mΩ）器件，具有高額定紋波電流。SVP系列的電容範圍為10µF至820µF（容差為±20%），電壓範圍為2.5V_DC至20V_DC，操作溫度範圍為-55°C至+105°C。資料表

SVPB系列

SVPB系列電容器是一種小尺寸（最大高度5mm）器件，具有高額定紋波電流（高達2000mA）。該組件的電容範圍為15µF至120µF（容差為±20%），電壓範圍為2.5V_DC至20V_DC，ESR範圍為19mΩ至40mΩ，操作溫度範圍為-55°C至+105°C。資料表

SVPC系列

SVPC系列被設計為SVPA系列更大的電容版本。該系列可減小設備和電路的尺寸，並可支援無鉛回流。該電容器的電容範圍為39µF至2700µF（容差為±20%），電壓範圍為2.5V_DC至16V_DC，極低ESR範圍為9mΩ至35mΩ，操作溫度範圍為-55°C至+105°C。資料表

SVPD系列

SVPD系列電容器的電容範圍為8.2µF至82µF（容差為±20%），電壓範圍為10V_DC至35V_DC。該系列電容器的ESR範圍為28mΩ至70mΩ，操作溫度範圍為-55°C至+125°C。SVPD電容器設計用於汽車、工業設備等高可靠性應用。資料表

SVPE系列

SVPE系列的ESR甚至比SVPC系列更低（8mΩ至20mΩ）。該系列支援無鉛回流，並可減小設備和電路的尺寸。該組件的電容範圍為150µF至1200µF（容差為±20%），電壓範圍為2V_DC至16V_DC，操作溫度範圍為-55°C至+105°C。資料表

SVPF系列

SVPF系列是SVPC系列的高壓版本（16V_DC至50V_DC）。該電容器的電容範圍為10µF至1000µF（容差為±20%），ESR範圍為12mΩ至40mΩ，操作溫度範圍為-55°C至+105°C。該系列可支援無鉛回流，是高壓線路（如DC/DC轉換器的輸入端）的理想選擇。資料表

SVPG系列

SVPG系列電容器具有低ESR（8mmΩ至30mΩ）和高額定紋波電流。該組件的電容範圍為15µF至270µF（容差為±20%），電壓範圍為16V_DC至25V_DC，操作溫度範圍為-55°C至+105°C。資料表

SVPK系列

SVPK OSCON導電聚合物鋁電容器是高壓、符合RoHS標準的無鹵素SMT器件。SVPK系列在125°C下的工作壽命為1000小時，電壓範圍為25至50V_DC，電容容差為±20% (120Hz/+20°C)。資料表

SVPS系列

SVPS系列電容器具有比SVP系列更長的使用壽命，可延長平板電視的使用壽命。該組件的電容範圍為10µF至680µF（容差為±20%），電壓範圍為4V_DC至25V_DC，ESR範圍為20mΩ至220mΩ，操作溫度範圍為-55°C至+105°C。資料表

SVQP系列

SVQP系列設計用於在施加額定電壓時提供125ºC/1000h的持久性（溫度加速測試）保證。該裝置的電容範圍為22µF至220µF（容差為±20%），電壓範圍為4V_DC至20V_DC，ESR範圍為35mΩ至60mΩ，操作溫度範圍為-55°C至+125°C。這個系列符合RoHS標準，無鹵素。資料表

SXV系列

SXV系列具有超高額定電壓（高達100V_DC），電容範圍為10µF至1000µF，ESR範圍為25mΩ至60mΩ，操作溫度範圍為-55°C至+125°C。鋁聚合物電容器適用於低溫（低於0°C）的應用。SXV系列是高度可靠的醫療、家用電器、電子通訊和計算應用的理想選擇。資料表
