onsemi RSL10多協議晶圓上系統
onsemi RSL10多協議Bluetooth 5晶圓上系統(SoC)設計用於為物聯網及連接的可穿戴設備（例如健康和健身裝置）帶來超低功耗的無線連接。RSL10 SoC專門為採用1.2V至1.5V電池的應用而設計，支持1.1V至3.6V電源電壓範圍，且無需外部DC/DC轉換器。高度集成的RSL10採用雙核心架構和2.4GHz收發器，可靈活支持藍芽低功耗技術和2.4GHz專有或自訂協議。
The onsemi RSL10 SoC brings low-power Bluetooth low energy technology to the automotive industry. This SoC enables advanced functionality that includes keyless entry using a fob or smartphone, active safety, diagnostic alerts, and enhanced infotainment controls. The RSL10 SoC features built-in data encryption, wettable flank-plated packaging, and a high operating temperature range.
特點
- Rx靈敏度（藍牙低功耗技術模式，1 Mbps）：−94dBm
- 資料傳輸速率：62.5kbps至2000kbps
- 發射功率：−17dBm至+6dBm
- 峰值Rx電流：5.6mA (1.25V VBAT)
- 峰值Rx電流：3.0mA (3V VBAT)
- 峰值Tx電流 (0.0dBm)：8.9mA (1.25V VBAT)
- 峰值Tx電流 (0.0dBm)：4.6mA (3V VBAT)
- 藍牙5認證，支援2Mbps
- ARM Cortex-M3處理器，時脈最高48MHz
- 適合音訊編解碼器的LPDSP32
- 供電電壓範圍：1.1V至3.6V
- 電流消耗 (1.25V VBAT)：
- 深度睡眠，IO喚醒：50nA
- 深度睡眠，8kB RAM保留：300nA
- 音訊串流 （7kHz音訊BW時）：11.8mA RX/TX
- 電流消耗 (3V VBAT)：
- 深度睡眠，IO喚醒：25nA
- 深度睡眠，8kB RAM保留：100nA
- 音訊串流 （7kHz音訊BW時）：0.9mA RX/TX
- 384kB快閃記憶體
- 高度整合的系統單晶片 (SoC)
- 支援FOTA（韌體無線）更新
- 採用超小型WLCSP51和QFN48封裝
應用
- 健身追蹤器及活動監視器
- 智慧型手錶
- 助聽器與聽戴式裝置
- 心率監測器
- 血糖監測器
- 連續血糖監測器
- 脈搏血氧儀
- 物聯網應用
- 智慧鎖
- 照明應用
影片
開發工具
onsemi RSL10 Evaluation Board (RSL10-002GEVB)
Evaluation tool for developing applications based on the multi-protocol RSL10 System on Chip.
onsemi RSL10 SiP Evaluation Board (RSL10−SIP−001GEVB)
Evaluates and demonstrates the RSL10 Multi-Protocol Bluetooth 5 System-in-Package (SiP).
相關產品
onsemi RSL10 Multi-Protocol BLUETOOTH® System-in-Package
Combines RSL10 wireless SoC, on-board antenna, and all necessary passive components.
更多高效物聯網創新解決方案

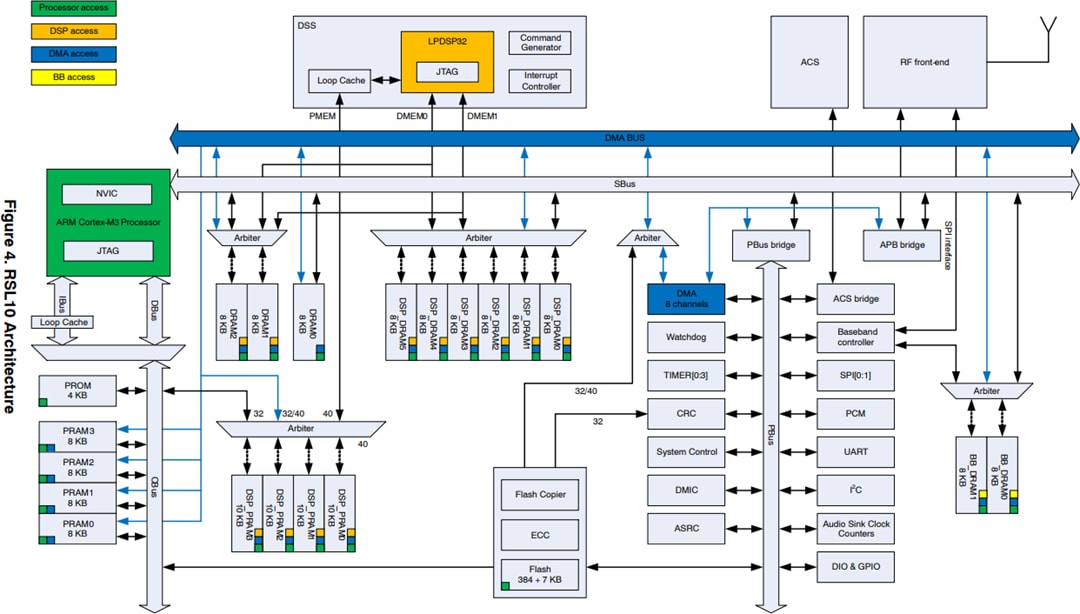

Architecture Overview
Infographic
