Fairchild FAN102MY PWM控制器

Fairchild Semiconductor FAN102MY初級側PWM控制器能大幅簡化需要恆定電壓(CV)和恆定電流(CC)穩壓能力的電源設計。 FAN102MY PWM控制器能採用電源初級側提供的資訊，精確地控制輸出電壓與電流，藉以免卻出現輸出電流感測損耗和去除所有次級反饋電路。具有低啟動電流(10µA)的綠色模式功能，能最大化低負載效率，以使電源符合嚴格的待機功率調整需求。 Fairchild Semiconductor FAN102MY PWM控制器具有42kHz的固定PWM頻率，並提供跳頻來減低電磁干擾(EMI)。與常見的次級側裝置比較下，FAN102MY能降低總成本、元件數、尺寸和重量，同時提升效率、生產力以及系統可靠度。

特點

恆定電壓(CV)與恆定電流(CC)控制，而不會產生次級反饋電路
綠色模式：輕負載時降低頻率
具有42kHz固定PWM頻率，並提供跳頻功能，用以解決電磁干擾(EMI)問題
恆定電壓(CV)模式下提供電纜壓降補償
低啟動電流：10µA
低操作電流：3.5mA
恆定電壓(CV)模式下提供峰值電流模式
逐週期電流限制
V_DD過壓保護，連同自動重啟功能
V_DD欠壓鎖定(UVLO)
箝制閘極輸出的最大電壓於18V
固定過溫保護，連同自動重啟功能

應用

手機、無線電話、PDA、數碼相機、電動工具的電池充電器
取代線性變壓器及RCC SMPS
離線高亮度(HB) LED驅動器

檢視產品清單

Fairchild FEB226 / FEB227評估板

適合FAN102MY的Fairchild FEB226與FEB227評估板是一款隔離式初級側穩壓離線AC/DC轉換器(電源)，採用返馳式技術。 FEB226與FEB227具有85V_RMS至265V_RMS的通用輸入電壓範圍，線路頻率為50Hz至60Hz。這些評估板具有一個恆定輸出電流，可選擇350mA或700mA，而兩者的最大輸出電壓均為17V。只要更換一個電阻器，即可容易變更輸出電流。

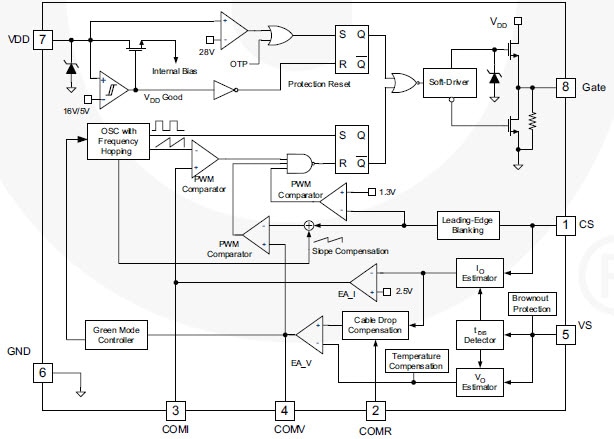

FAN102MY結構圖
