NXP Semiconductors K32W148多重通訊協定無線MCU

NXP Semiconductors K32W148多重通訊協定無線MCU是一款低功耗、高安全性的單晶片解決方案，其整合BLE5.3無線電，以及支援Thread、Matter和Zigbee®的IEEE 802.15.4無線電。K32W148採用三核心架構來隔離連接、運算和安全功能。其多重通訊協定無線電具能源效率，支援完全同步雙PAN，有利於Thread和Zigbee，且是專為Wi-Fi共存所開發。其無線電經由通過測試的Matter、Thread、Zigbee和BLUETOOTH®低功耗軟體堆疊得到強化，適用於獨立和託管型應用程式，能為各種IoT和工業應用提供支援。

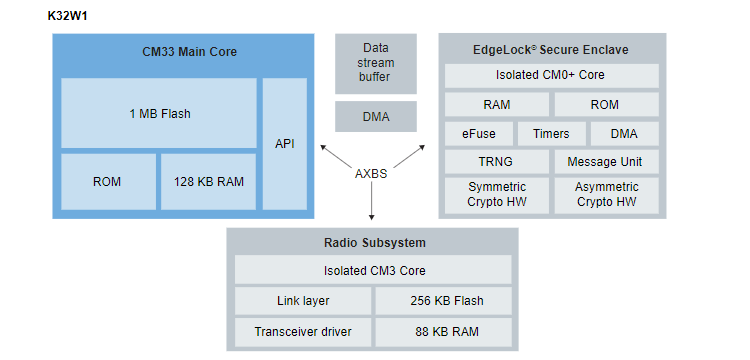

NXP K32W148 MCU採用最先進的可擴展安全架構，內含Arm® TrustZone®-M、資源網域控制器和隔離的EdgeLock™ Secure Enclave。裝置支援硬體加密加速器、隨機數字產生器、金鑰產生、儲存和管理，以及安全偵錯。快閃記憶體內容可選擇儲存為加密資料，然後即時解密，藉此保護敏感資料和演算法。

K32W148採用彈性的節能架構，可延長電池壽命，同時減少IoT裝置的能源足跡。

特點

應用程式核心
- 最高96 MHz的Arm® Cortex-M33核心
- 含ECC的1 MB程式快閃記憶體
- 128 kB SRAM
- 內嵌向量中斷控制器 (NVIC)
- 喚醒中斷控制器 (WIC)
無線電核心
- 專用CM3核心
- 用於經過驗證的NXP 15.4和BLUETOOTH®低功耗控制器堆疊韌體的安全256 kB快閃記憶體
- 88 kB專用SRAM
- 符合IEEE 802.15.4-2015標準的無線電
- 101 dBm 250 kbps接收靈敏度
- 改善802.15.4硬體中的增強型ACK時序支援
- 雙PAN支援
- 2.4 GHz藍牙低功耗5.3版可升級無線電，可在任何中央/周邊裝置組合中支援多達24個同時硬體連接
- -106 dBm、125 kbps長距離接收靈敏度
- -102 dBm、500 kbps長距離接收靈敏度
- -97.5 dBm、1 Mbps接收靈敏度
- -95 dBm、2 Mbps接收靈敏度
- 可程式傳輸輸出功率最高達+10 dBm
- 資料傳輸速率為125 kbps、500 kbps、1 Mbps和2 Mbps
- 調變類型：2級FSK、GFSK、MSK和GMSK
- 含單端雙向射頻連接埠的晶片內建平衡-不平衡轉換器
EdgeLock安全區域
- 安全開機和偵錯
- 對稱金鑰加密 - AES-128/192/256，以及ECB、CBC、CTR、GCM、CMAC和CCM模式
- 非對稱金鑰加密 - ECC NIST P–192/224/256/384/521和Curve25519
- 金鑰交換演算法 - ECDH(E)、SPAKE2+、JPAKE
- 安全金鑰產生、儲存與管理
- 使用PRINCE XEX區塊密碼模式進行快閃存取保護和選用加密即時解密
低耗電量
- 收發器電流（DC-DC降壓模式，3.3V供電）
  - 典型RX為4.7 mA
  - 0 dBm時的典型TX為4.6 mA，10 dBm時的典型TX為18.7 mA
- 多種關機模式，支援低至300 nA的電流
- 超低洩漏智慧電源開關，睡眠電流低於100 nA，具有內部計時器或GPIO的退出功能
時鐘
- 支援藍牙低功耗和Generic FSK模式的26 MHz和32 MHz
- 可選購的32.768 kHz晶體振盪器，用於藍牙低功耗通訊

作業特性
- 溫度範圍（環境）：-40°C至105°C
- 溫度範圍（接面）：-40°C至125°C
- DC/DC電壓範圍：1.8V至3.6V
- 旁路電壓範圍：1.8V至3.6V
- 符合AEC-Q100 Grade 2認證
人機介面
- 29個GPIO (48HVQFN)
系統周邊裝置
- DC/DC轉換器支援降壓和旁路作業模式
- 具有每通道存取權限的非同步DMA控制器（安全/非安全）
- 關機模式的喚醒單元
類比模組
- 16位元單端SAR類比轉數位轉換器 (ADC)，最高2 Msps
- 兩個高速類比比較器 (CMP) 和一個8位元數位轉類比轉換器 (DAC)
- 電壓參考 (Vref)：1.0V至2.1V
- 內嵌向量中斷控制器 (NVIC)
- 喚醒中斷控制器 (WIC)
計時器
- 兩個6通道32位元定時器 (TPM)，具PWM功能和DMA支援
- 兩個32位元低功耗定時器 (LPTMR) 或脈衝計數器，具比較功能
- 4通道32位元低功耗週期性中斷計時器 (LPIT)，具DMA支援
- 1個56位元時間戳記計時器
- 32位元秒即時計數器 (RTC)，具32位元警報和獨立電源
- 訊號頻率分析儀 (SFA)，提供測量時脈週期/頻率以及觸發間隔時間的工具
通訊介面
- 兩個低功耗UART (LPUART) 模組
- 兩個低功耗SPI模組和一個MIPI-I3C模組
- 兩個低功耗I²C (LPI2C) 模組，支援系統管理匯流排 (SMBus) 規格第2版
- 一個可程式FlexIO模組，支援UART、I2C、SPI、Camera IF、LCD RGB、PWM/波形產生模擬
封裝
- 7 mm x 7 mm 48HVQFN，具有「可潤濕」側翼
