NXP Semiconductors FRDM-MCXW23開發板
NXP Semiconductors FRDM-MCXW23開發板是一個緊湊、可擴展且用途廣泛的設計/評估平台，它圍繞著 NXP MCX W23 Bluetooth® 低功耗(LE)微控制器構建。MCX W23搭載 32MHz Arm® Cortex®-M33核心，並集成了BLE功能，將超低功耗無線電與機載快閃記憶體結合，為對能源敏感的應用提供更長的電池壽命;電池續航力。該微控制器提供了一個成本效益高的解決方案，覆蓋區緊湊，非常適合穿戴式感應器和執行器系統。
FRDM-MCXW23板支援Arduino® UNO R3和Mikroe Click板相容性，可實現靈活的原型設計和擴展。對於除錯，FRDM-MCXW23整合了一個基於 NXP LPC55S69 微控制器的板載 MCU-Link OB 除錯探針。
此板非常適合用於原型設計電池供電、小型化的設備，用於可攜式醫療、家用電器、自動化和資產追蹤應用。配備機載加速度計、溫度感測器、資料閃存和 LED，其電源來自於 3V 電池或內建降壓 DC-DC，或來自USB匯流排電源。此外，該主機板無鉛且符合RoHS標準。
特點
- MCX W23 ARM Cortex-M33核心，運行速度為 32MHz
- 最多可達 1MB Flash/128kB RAM應用程式記憶體
- 無線電子系統包括 256kB 閃存和 88kB RAM
- 配備 XiP 的 Q-SPI 介面
- MX25R6435F 8MB SPI快閃記憶體擴充
- 連線
- SPI/I2C/UART連接器（mikroBUS™，Pmod™）
- Bluetooth LE 無線電
- 除錯
- USB Type C® MCU-Link
- 微控制器除錯器接頭
- 內建具有 CMSIS-DAP 的MCU-Link除錯器
- 喚醒按鈕、用戶按鈕、ISP 按鈕、RGB LED 和 RESET 按鈕
- 感測器
- P3T1755DP 溫度感測器
- FXLS8974CF 3軸加速度感應器
- 擴展選項
- Arduino接頭
- mikroBUS
- Pmod
- 電源選項
- USB匯流排供電
- CR2032電池供電
- 無鉛且符合RoHS規範
應用
- 工業
- 存取管理
- 庫存和供應鏈管理
- 家用控制面板
- 醫療
- 連續血糖監測 (CGM)
- 智慧吸入器
- 生命體徵監測器
- 消費性產品
- 大型家用電器
- 小型/中型家用電器
- 窗簾
套件內容
- FRDM-MCXW23主機板硬體組裝
- USB 2.0 A型至 C型傳輸線，1公尺
- FRDM-MCXW23快速入門手冊

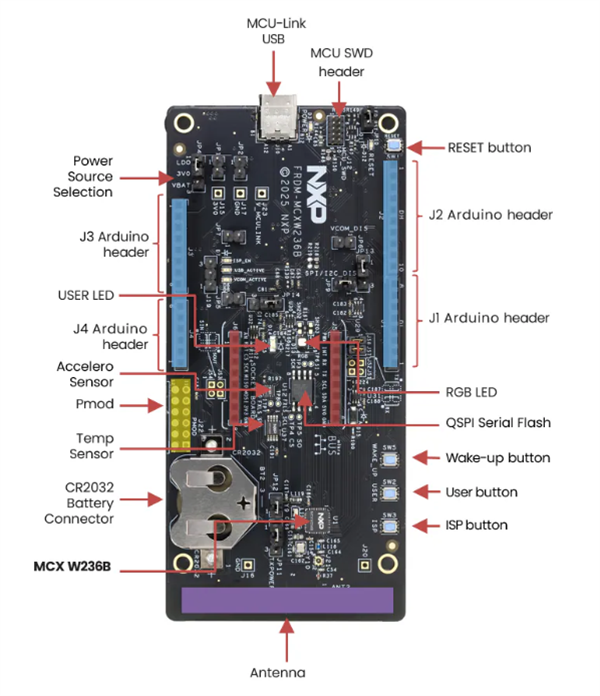

概覽
