莫仕 SolarSpec™ 互連解決方案
|
|
|
憑藉與業界領導者密切合作，莫仕開發設計出SolarSpec™系列，提供了全面性的互連產品，特別為满足日益增长的可再生能源需求而設計。 莫仕 SolarSpec™ 為太陽能行業內的關鍵應用提供了高效、可靠和靈活的太陽能互連 支持。 使用莫仕的 成熟技術和符合太陽能要求的原材料，SolarSpec™ 系列產品提供了在惡劣環境下無以倫比的可靠性，并使得相關應用能滿足全球太陽能行業的能源和設計要求，包括︰
- UL 1703
- IEC
- IP67/IP68/IP69
- NEC 和 NEC2008 要求
|
- 符合 RoHS
- 長時間紫外线和臭氧耐受性
- 防水、環保和密封的連接器
|
| 附加資源︰
太陽能技術明細手冊
良好的壓著 莫仕網上學習︰良好的壓著及如何識別它們
應用工具莫仕網上學習︰壓著和 IDT 技術
|
莫仕 的 SolarSpec™ 產品系列提供了光伏電池板，建築集成光伏系統，跟蹤系統以及逆變器的解決方案。 SolarSpec™ 的直流連接器和觸面、 太陽能接線盒和線纜組件，充分適用於 住房、太阳能農場和公共建築應用。
光伏電池板
|
住房安裝
|
太陽能農場（電廠）
|
公共建築
|
|
直流連接器和觸面
|

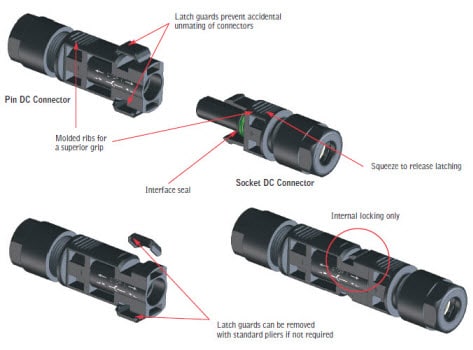

特點
- 簡單的「彈簧鎖」連接方便工廠或工地進行簡單快捷的安裝
- 極化和一聲可聽見的「咔嗒声」確保連接器成功連接
- 由搭扣防護保護的內鎖系統可防止意外和未經許可的連接脫鉤，確保可靠的連接和安全處理
- 即使在連接器未插入的情況下，「屏蔽式」安全架構也可提供電流防護
- IP67 密封保護可防止水和灰塵進入
- 可防止紫外線和臭氧損壞
- 通過 TÜV 和 UL 雙認證；保證在惡劣環境下較長的使用壽命
- 模製表面尖肋確保更安全的抓握，尤其是在帶工作手套的情況下
- 觸面電阻小於 0.5mΩ；與競爭對手的產品相比，觸面電阻最低，以確保最高效率
- 減壓設計確保堅固、安全和持久的線纜連接
- 符合 NEC 2008 和 NFPA 70 要求；以及美國標準-「電線和電子設備的安全安裝」
- 適用 14 和 12 到 10 AWG 線纜
|
|
機械規格
- 端子插入力︰30N
- 與外罩接觸保持力︰20N
- 接合力：
- 拔出力︰5.0N
- 耐插拔次數（最低）︰50 週期
- 操作溫度範圍： -40°C 到 +85°C
物理規格
- 外罩︰未填充的聚碳酸酯塑料 (PC) - 黑色
- 觸點：銅合金
- 鍍層：
|
|
太陽能接線盒和線纜組件
|
|
莫仕SolarSpec™ 接線盒和線纜組件專為硅光伏( PV ) 系統而開發，可簡化面板裝配生產流程並降低製造成本。 獨特設計的彈簧端與可選擇的焊接技術™能使SolarSpec™接線盒 組件以機械式的取和放機器裝配到光伏太陽能板上，從而縮短 10 倍的裝配時間。
SolarSpec™ 線纜 組件 適用於串行和並行太陽能應用。 提供的組件包括可與太陽能接線盒配套使用的單端線組，以及用於陣列和現場安裝的雙端配置。 12 AWG 線纜具有雙絕緣屬性，電子束交聯以確保較長的使用壽命，以及滿足戶外惡劣太陽能應用條件的需求。 莫仕 SolarSpec™ 所設計的線纜組件用於連接 SolarSpec™ 系列中的其他產品。
|
檢視產品清單
 |
特點
- 頂蓋可拆卸，它的二極管與線纜連接，以方便進行維修或更換
- 包括 2 x 4 毫米²/ 12 AWG 莫仕直流電纜，以簡化訂購和裝配過程
- 所供部件的包裝方便機器人的取和放裝配，從而減少了面板的裝配時間和相關成本
- 單面膜通風根據接線盒內的溫度變化而平衡氣壓，從而無需封裝
- 彈簧型端子連接到光伏面板，形成少量體積電阻，利於自動化焊接工藝。 無需用夾子或鉗子固定帶狀導線
- 一個可選擇的焊錫終端使得不再需要手工來焊接帶狀管線，并以每台終端的穩定質量來確保高速裝配流程。
- 當把硅酮底部固定在光伏太陽能板上時，可備選的雙面膠可省去硅酮的熟化時間
- 用於頂蓋線纜的彈簧夾、鉗夾終端提供了高線纜拔出值
- 最大化的熱效能確保產生低熱量
- 鎖定系統確保頂蓋底部的安全，可防止意外接觸高壓；需要工具打開
- 行業所接受的介面終端
|
|
機械規格
- 線纜拔出力︰89N (最少) (從測量螺母和墊圈
- 持久性得到的值（最小）︰ 20 圈（頂蓋覆蓋底部）
- 操作溫度範圍： -40°C 到 +85°C
物理規格
- 外罩︰PPO（聚苯醚）
- 觸點：銅合金
- 鍍層：
- 觸面 — 銀 (Ag)
- 底鍍層 – 鎳 (Ni)
- 耐燃等級︰5VA
電氣規格
- 電壓額定（最大）︰1000V DC（每個模塊最大工作電壓︰60V）
- 電流（最大）︰9.0A
- 接觸電阻︰小於 5 毫安（頂部覆蓋終端到底部單位終端）
- 電介質耐電壓強度︰ 最小6000V
- 絕緣電阻（最低）： 大於 400 兆歐
|
| 零件編號 |
說明 |
線纜長度 |
安裝類型 |
端子式樣 |
電線 (AWG) |
| 93170-5111 |
SolarSpec™ 接線
盒組件 |
0.90M |
螺絲 |
線纜 |
12 AWG |
|
工具
莫仕 為 SolarSpec™產品系列 提供高質量的手動工具。 這些 工具作為太陽能插針和插座壓綫板的工具套裝來使用，始終保持出色品質。
|
檢視產品清單
|
